31
TCD 2022 / 2042
FR
MANUEL D’INSTALLATION ET D’EMPLOI - REV 002A
2.0 - INSTALLATION
2.3 - Branchement electrique
La commande est conforme aux standards EMC (compatibilité électromagnétique), mais une bonne installation est
requise afin de ne pas compromettre ses performances ainsi que celles des commandes situées à proximité.
Pour ce motif, les câbles de la commande doivent être distants d’au moins :
• 1 m des câbles des signaux radio (excepté les appareils radio de réception et de transmission SSB)
• 2 m des câbles des signaux radio pour appareils de réception et de transmission SSB.
Suivre les règles indiquées ci-après pour réaliser l’installation électrique relative à la commande :
• Brancher le connecteur de la commande au connecteur provenant du propulseur de manœuvre.
• Introduire un interrupteur pour allumer et éteindre l’appareil (qui n’est pas fourni).
• Placer l’interrupteur de manière à ce qu’il soit facilement accessible s’il était nécessaire d’arrêter l’appareil afin d’éviter
des situations de danger.
• Insérer un fusible de 4A rapide sur la ligne d’alimentation de la commande (qui n’est pas fourni).
• Dimensionner correctement la section des câbles d’alimentation de la commande en fonction de leur longueur.
• Ne pas utiliser la tension provenant du groupe batteries moteurs ou propulseurs pour alimenter la commande.
• Alimenter la commande uniquement après avoir effectué et vérifié l’exactitude de tous les branchements électriques.

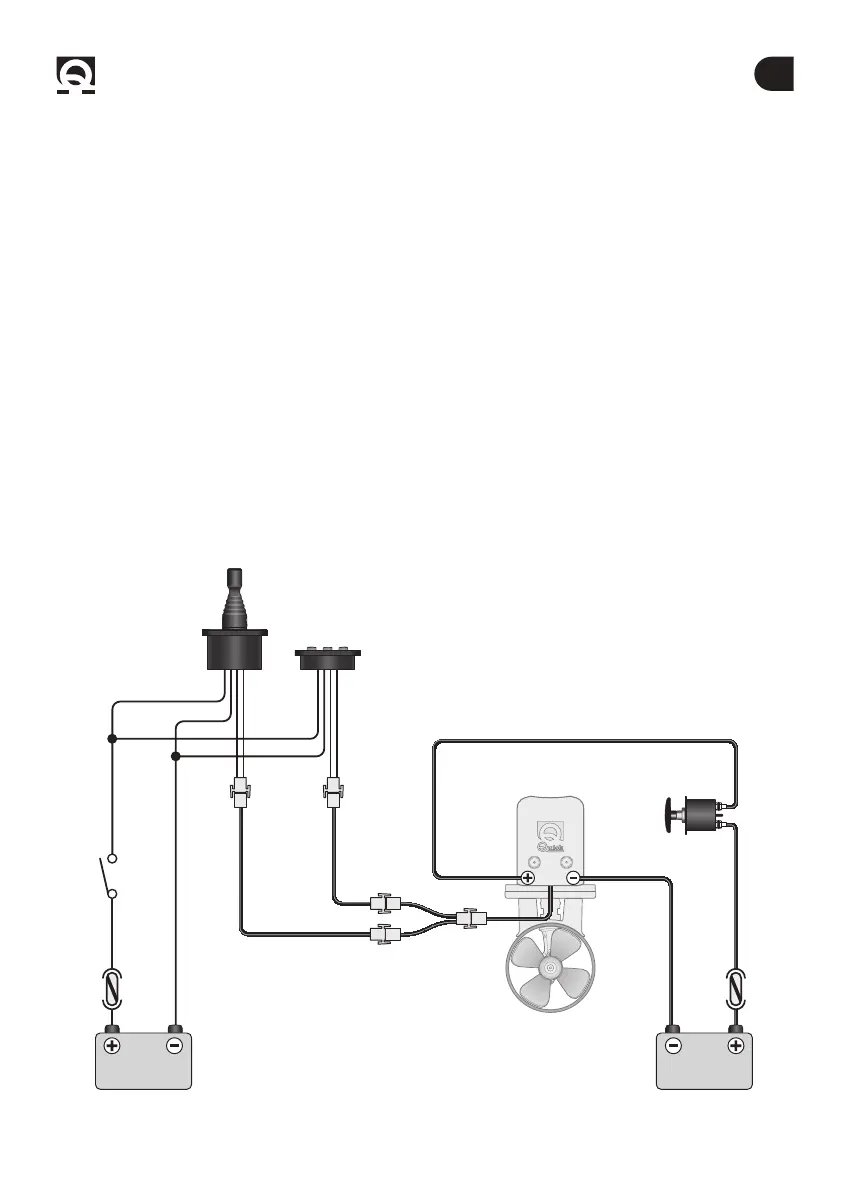

Système base de propulseurs d’étrave
FUSIBLE
TCD 2042
PROPULSEUR
BAT TERIE
TCD 2022
ROUGE
NOIR
ROUGE
NOIR
MOTEUR
BAT TERIE DE
SERVICES
COUPE BATTERIE
INTERRUPTEUR
FUSIBLE
PROPULSEUR
D’ÉTRAVE
(2)
(1) (1)
(2)
(3)
(1) ATTENTION: NÉGATIF DES GROUPES BATTERIE EN COMMUN
(2) RALLONGE (EN OPTION)
(3) DÉDOUBLEUR (EN OPTION)
