TCD 2022 / 2042
FR
MANUEL D’INSTALLATION ET D’EMPLOI - REV 002A
1.0 - INFORMATIONS CONCERNANT LE PRODUIT
Les commandes de la série TCD ont été étudiées afin de commander les propulseurs d’étrave ou de poupe produits par
Quick
®
.
1.1 -
Caractéristiques principales
• Interface utilisateur simple et intuitive.
• Alimentation électrique universelle (12/24 Vdc).
• Fonctionnement dans une large gamme de températures.
• Possibilité de brancher plusieurs commandes TCD en parallèle.
• Facilité d’installation au moyen du connecteur à 2 câbles (non en dotation, à acheter séparément).
• Système de priorité automatique.
• Désactivation automatique.
• Protection contre l’inversion de polarité, court-circuit en sortie, activité prolongée du moteur et interruption du câblage
de commande du propulseur.
• Signaux sonores (désactivables).
1.2 -
Notes importantes
L’installation de la commande doit être effectuée par du personnel qualifié.
AVANT D’UTILISER LA COMMANDE, LIRE ATTENTIVEMENT CE MANUEL.
EN CAS DE DOUTE, CONTACTER LE REVENDEUR OU LE SERVICE APRÈS-VENTE CLIENTS QUICK
®
.
En cas de discordances ou d’erreurs éventuelles entre la traduction et le texte original en italien, se référer au texte
italien ou anglais.
Les commandes Quick
®
ont été conçues et réalisées pour être utilisées sur des bateaux de plaisance.
Tout autre emploi est interdit sans autorisation écrite de la société Quick
®
.
Quick
®
se ré ser ve le dro it d’ap por ter les mo di fi ca tions né ces sa i res a ux ca rac té ris ti ques te chni ques de l’ap pa re il et au
con te nu de ce li vret sans a vis pré a la ble.
Les commandes ont été étudiées conçues et fabriquées dans les buts spécifiés par ce manuel. La société Quick
®
ne peut
être tenue pour responsable des dommages directs ou indirects causés par une utilisation impropre du moniteurs, par
une mauvaise utilisation de la commande ou par de possibles erreurs dans ce livret.
LA GARANTIE N’EST PAS VALABLE SI LA COMMANDE EST OUVERTE PAR DU PERSONNEL NON AUTORISÉ.
1.3 -
Précautions de sécurité et d’utilisation
• Installer la commande après avoir accompli tous les travaux de charpenterie dans la zone où elle sera installée.
• Des corps étrangers éventuels pourraient entraver le bon fonctionnement du levier (par exemple : de la poudre de
fibre de verre). Si l’on ne respecte pas cette consigne, tout mauvais fonctionnement relèvera de la responsabilité de
l’installateur et ne sera pas couvert par la garantie.

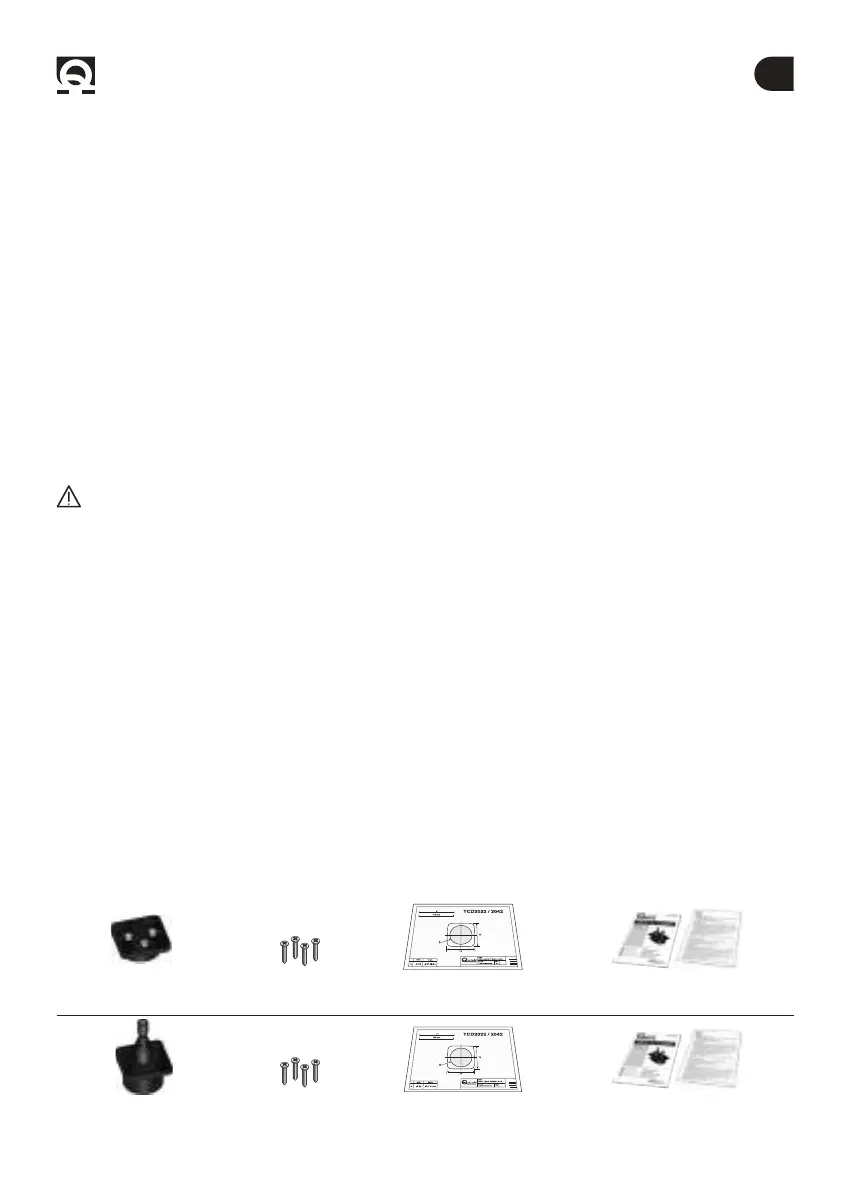

1.4 -
Contenu de chaque emballage
F
F
Manuel d’installation et d’emploi
Conditions de Garantie
Manuel d’installation et d’emploi
Conditions de Garantie
Gabarit de perçage
Gabarit de perçage
4 vis autotaraudeuses
de fixation
4 vis autotaraudeuses
de fixation
Commande TCD 2042
Commande TCD 2022
