7
TCD 2022 / 2042
IT
MANUALE D’INSTALLAZIONE ED USO - REV 002A
2.0 - INSTALLAZIONE
2.3 - Collegamento elettrico
Il comando risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non
compromettere le proprie prestazioni e quelle dei comandi posti nelle vicinanze.
Per questo motivo i cavi del comando devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell’impianto elettrico relativo al comando:
• Collegare i connettori del comando, al connettore proveniente dalle eliche di manovra.
• Inserire un interruttore per accendere e spegnere il comando (non fornito).
• Posizionare l’interruttore in modo che sia facilmente raggiungibile nel caso in cui sia necessario spegnere l’apparecchio
per evitare situazioni di pericolo.
• Inserire un fusibile da 4A rapido sulla linea di alimentazione del comando (non fornito).
• Dimensionare correttamente la sezione dei cavi di alimentazione del comando in funzione della loro lunghezza.
• Non utilizzare la tensione proveniente dal gruppo batterie motori o propulsori per alimentare il comando.
• Alimentare il comando solo dopo aver effettuato e verificato l’esattezza di tutti i collegamenti elettrici.
(1) ATTENZIONE: NEGATIVO DEI GRUPPI BATTERIA IN COMUNE
(2) PROLUNGA (NON IN DOTAZIONE)
(3) SDOPPIATORE (NON IN DOTAZIONE)

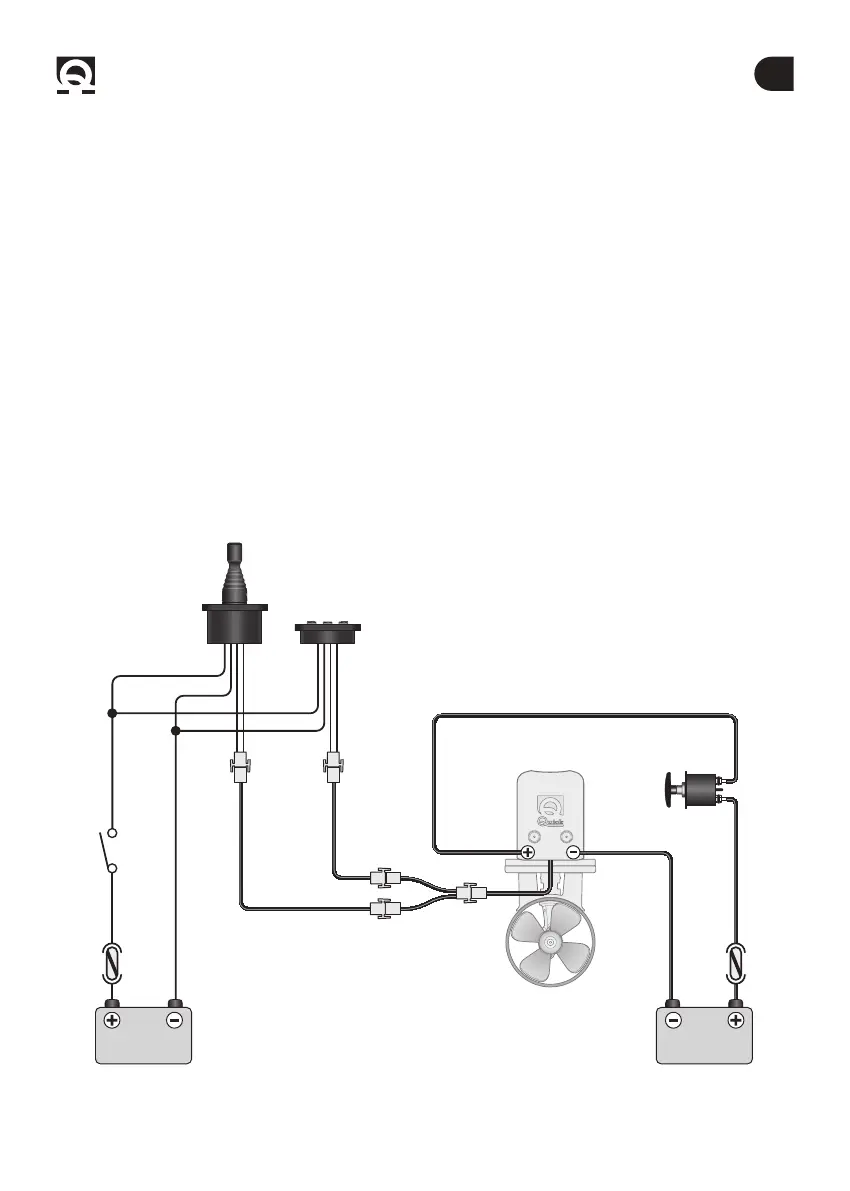

Sistema base elica di manovra
FUSIBILE
TCD 2042
BAT TERIA
ELICA
TCD 2022
ROSSO
NERO
ROSSO
NERO
MOTORE
BAT TERIA
SERVIZI
STACCABATTERIA
INTERRUTTORE
FUSIBILE
ELICA DI MANOVRA
(2)
(1) (1)
(2)
(3)
