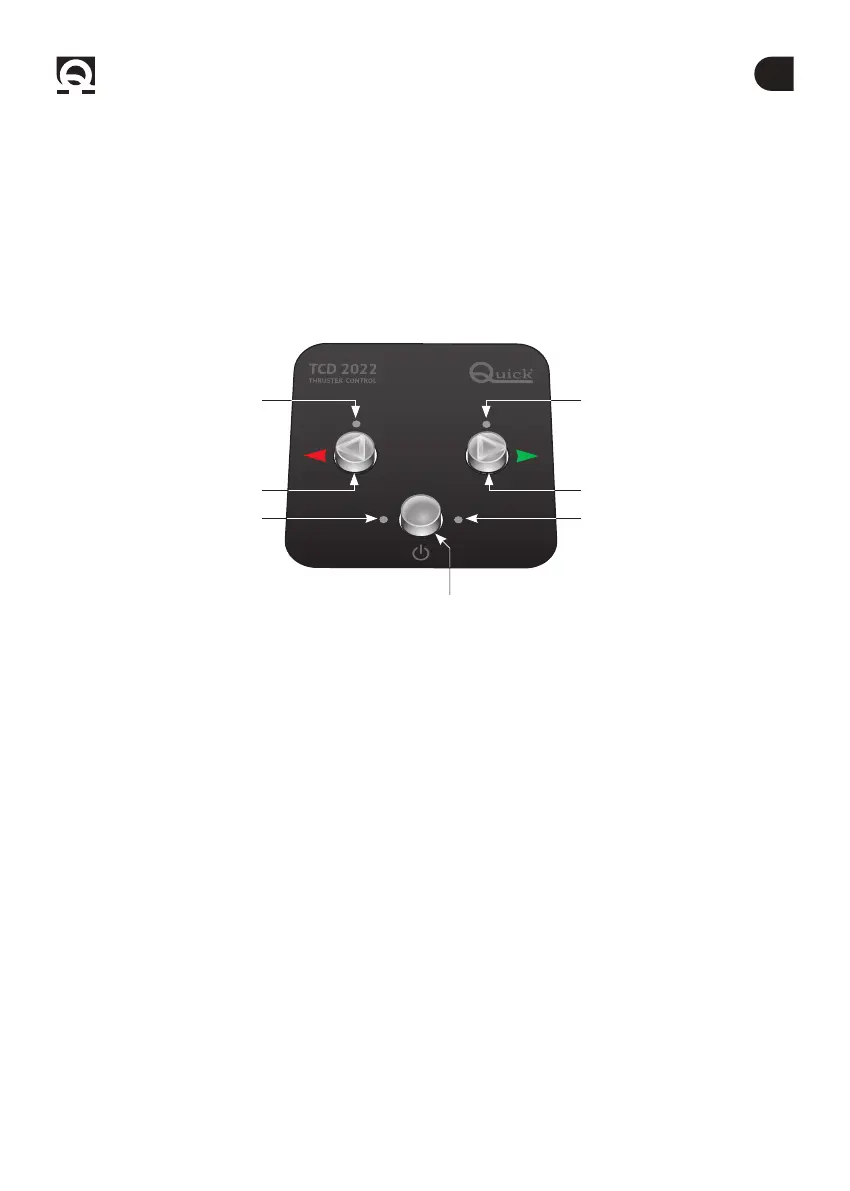

3.1 - Pannello di controllo TCD 2022
L’interfaccia utente è composta da:
• 1 pulsante di abilitazione
• 2 pulsanti di direzione
• 2 LED di abilitazione
• 2 LED di direzione
Pulsante di abilitazione
Il pulsante abilita o disabilita il comando.
Pulsanti di direzione
Il pulsante di direzione destro muove a destra la prua o la poppa dell’imbarcazione a seconda dell’elica di manovra
comandata.
Il pulsante di direzione sinistro muove a sinistra la prua o la poppa dell’imbarcazione a seconda dell’elica di manovra
comandata.
LED di abilitazione
I LED di abilitazione segnalano lo stato di abilitazione / disabilitazione del comando.
LED di direzione
I LED di direzione segnalano il movimento verso destra o sinistra dell’imbarcazione.
Tutti i LED, inoltre, sono utilizzati per segnalare eventuali errori o problemi.
LED DI DIREZIONE SINISTRA LED DI DIREZIONE DESTRA
PULSANTE DI DIREZIONE SINISTRA PULSANTE DI DIREZIONE DESTRA
LED DI ABILITAZIONE
PULSANTE DI ABILITAZIONE
LED DI ABILITAZIONE
3.0 - FUNZIONAMENTO
