SVENSKA (207-501)
LASTARE
Montering
Kontrollera att tillbehörslådornas märkning överen-
stämmer med lastare och fundament. Den dekal som
sitter på tillbehörslådan för fundamentet upptar förutom
uppgift om traktormodell även uppgift om antal kolli
samt detalj nummer på delarna. - Kontrollera att
dessa överenstämmer.
Läs igenom de monteringsanvisningar som medföljer
respektive sats innan något försök till montering
påbörjas.
Montera fundamentet samt anslut lastarens ventil eller
slangsats till traktorns hydraulik enl. monterings-
anvisningen.

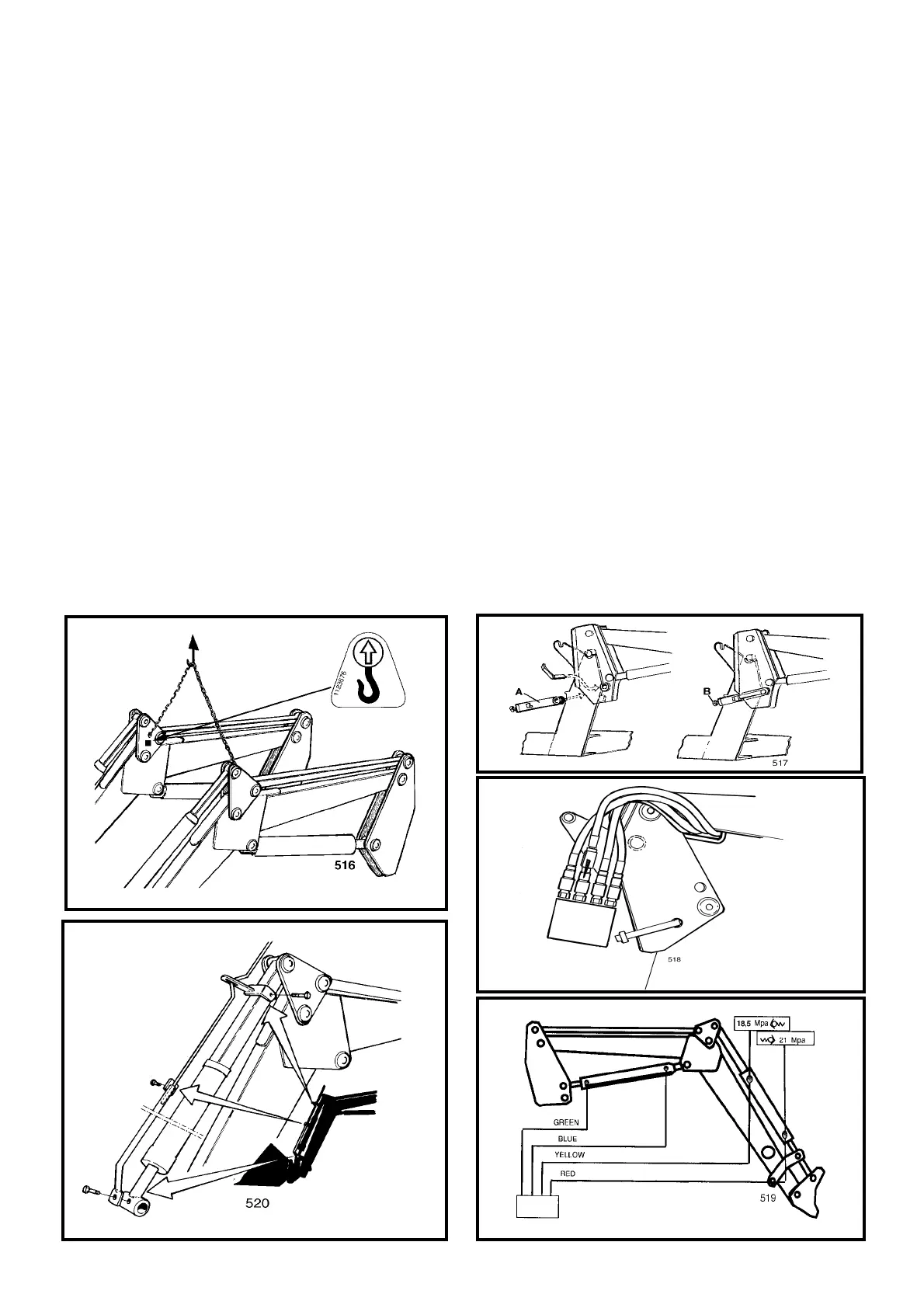

Lyft upp lastaren på fundamentet. Hål för fäste av
lyftkrokar finns på insidan knäplåtarna, Bild 1.
Montera spänngafflarna enl. Bild 2(A), samt drag åt
skruvarna (B).
Träd hydraulslangarna, enl. Bild 3, genom bygeln
under lastarmen.
Anslut slangarna till ventilen, om sådan monterats, enl.
färgmärkning, Bild 4.
VARNING: Lastarens ventil måste alltid monteras med
en returledning till tank. Om denna ledning kopplas så
att tryck uppstår, kommer ventilen att skadas.
Lastarmen skall lyftas när manöverspaken föres bakåt.
Ventilens manöverreglage skall anslutas till ventilen,
om sådan monteras, så att lastarmen lyftes när spaken
föres bakåt.
Montera lägesindikatorn, Bild 5, på redskapscylin-
dern. Injustering utföres med ett redskap påmonterat.
Indikatorn kan monteras alternativt på vänster eller
höger sida.
