SVENSKA (208-501)
LASTARE
Montering
Lastarens redskapscylindrar är utrustade med
säkerhetsventiler, monterad på lastarens tvärrör.

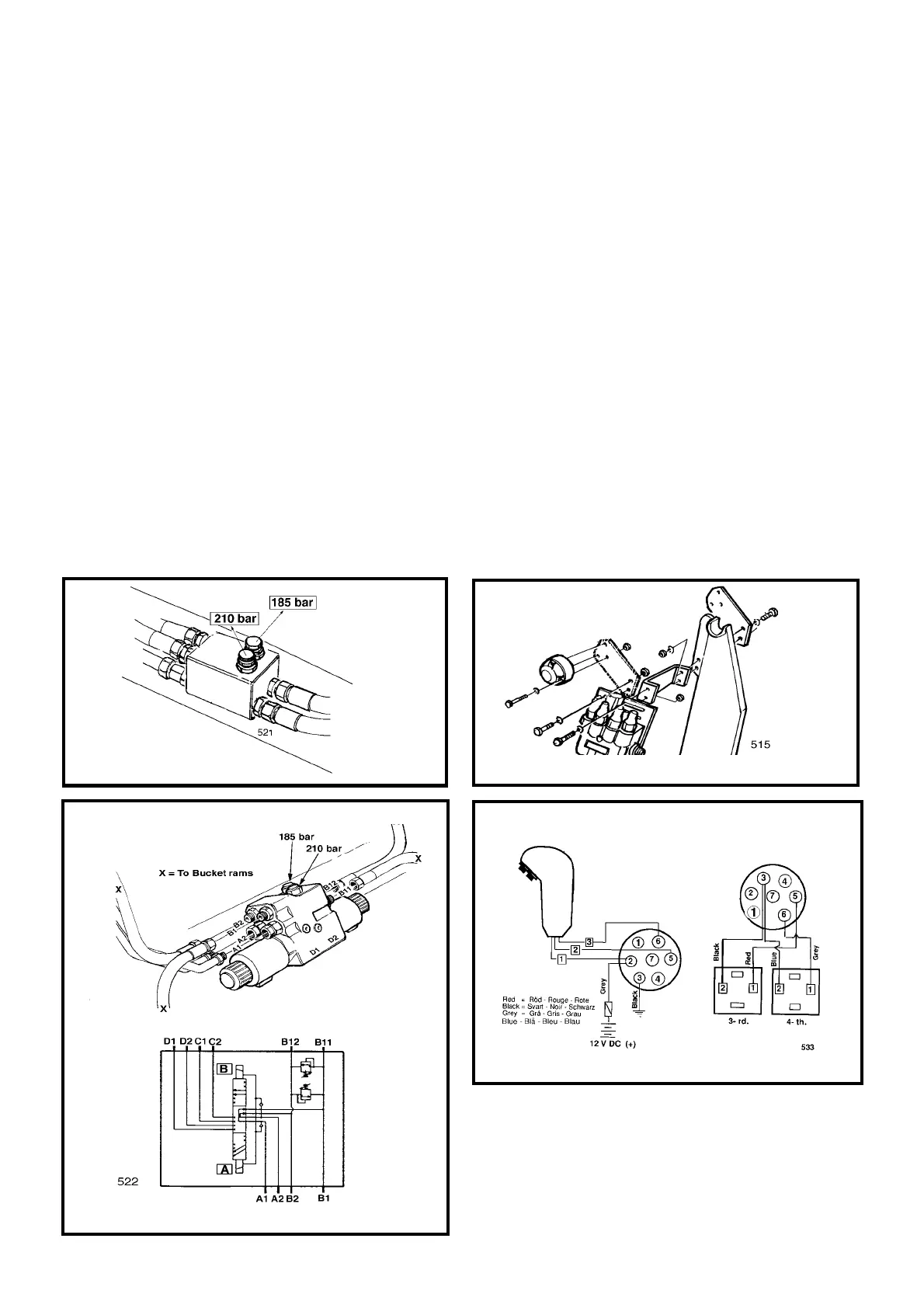

Bild 10 visar säkerhetsventilen på lastare utan
SELECTO.
Om lastaren utrustas med SELECTO har denna ventil
motsvarande säkerhetsventiler inbyggda .Bild 11.
Observera. !!
Med ERGODRIVE medföljer en el-kontakt för
anslutning av SELECTO.
Kontakten monteras på höger fundament, - se bild 12,
och anslutes till strömkälla (12 V +), samt jordledning till
traktorkroppen.
Kabeln från reglageknoppen anslutes till kontakten enl.
kopplingsschema.-Se bild 13. Ledarna är märkta 1,2,3.
VARNING
Om kablarna monteras fel kan el-ventilen (SELECTO)
skadas då denna anslutes.
Se även monteringsanvisning som medföljer satsen
SELECTO om lastaren är utrustas med sådan.
Lyft upp traktorns framvagn och kontrollera vid fullt
styrutslag och max pendling att styrstag, drivaxel, hjul
och ev. skärmar går fria från lastare och fundament. Om
så ej är fallet måste justeringar utföras.
Eftersom lastaren utprovats på traktorer av ett visst
utförande, (se fästjärnsförteckning), vad gäller hydraulik
hytter, hjulstorlek, skärmar m.m, kan ändringar medföra
att speciella åtgärder måste vidtagas vid monteringen.
208
10
11
12
13
