CHARGEURS
Montage
Contrôler que les références des caisses correspondent
bien à celles du chargeur et du bâti. En plus de l'indica-
tion du modèle de tracteur, l'autocollant de la caisse du
bâti indique aussi le nombre de colis ainsi que les
numéros de référence des pièces concernées - Veuillez
le contrôler.
Avant d'entreprendre le montage, veuillez lire ces
instructions.
Installer le bâti et raccorder le distributeur ou le jeu de
flexibles du chargeur au système hydraulique du tracteur
selon l'instruction de montage.

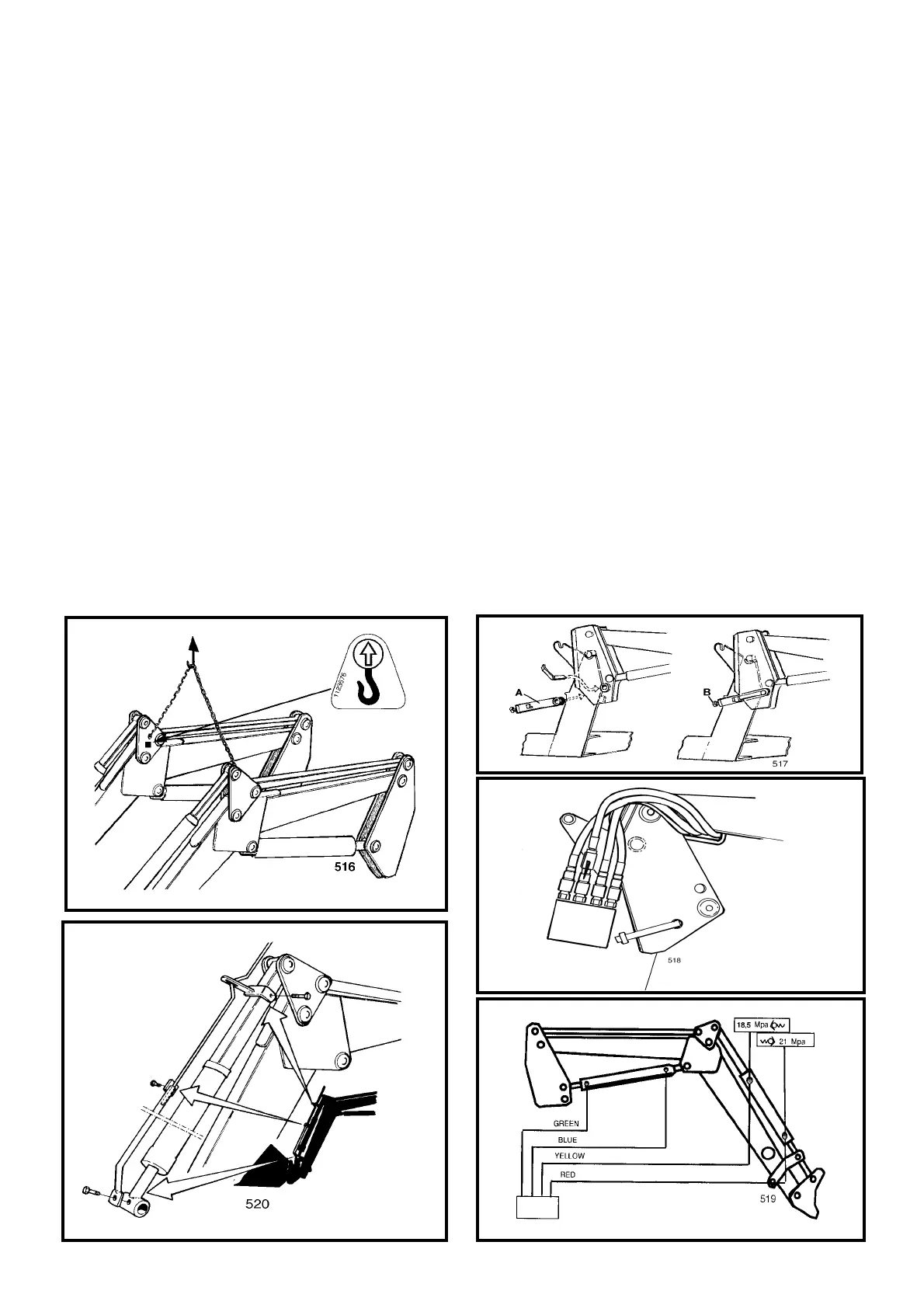

Lever le chargeur sur le bâti. Utiliser les points d'ancrage
prévus (voir fig.1).
Fixer les brides de serrage (fig.2(A) et serrer les vis (B).
Passer les flexibles hydrauliques dans le crampon en U
sous le bras (voir fig.3).
Raccorder les flexibles au distributeur, si celui-ci est
monté, selon le marquage en couleurs (voir fig.4).
ATTENTION ! Il faut toujours monter le distributeur du
chargeur avec un flexible de retour au réservoir. Si ce
flexible, en revanche, est exposé à la pression, le
distributeur sera endommagé.
Le bras du chargeur se lève quand le levier est dirigé
vers l'arrière.
Installer l' indicateur de niveau (fig.5) sur le vérin de
cabrage. Ajuster avec un accessoire à poste. Fixer
l'indicateur de niveau soit sur le côté gauche soit sur le
côté droit.
