FRANÇAIS (308-501)
308
10
11
12
13
CHARGEURS
Montage
Les vérins de cabrage du chargeur sont équipés des
valves de sûreté, installées sur l'entretoise du chargeur.

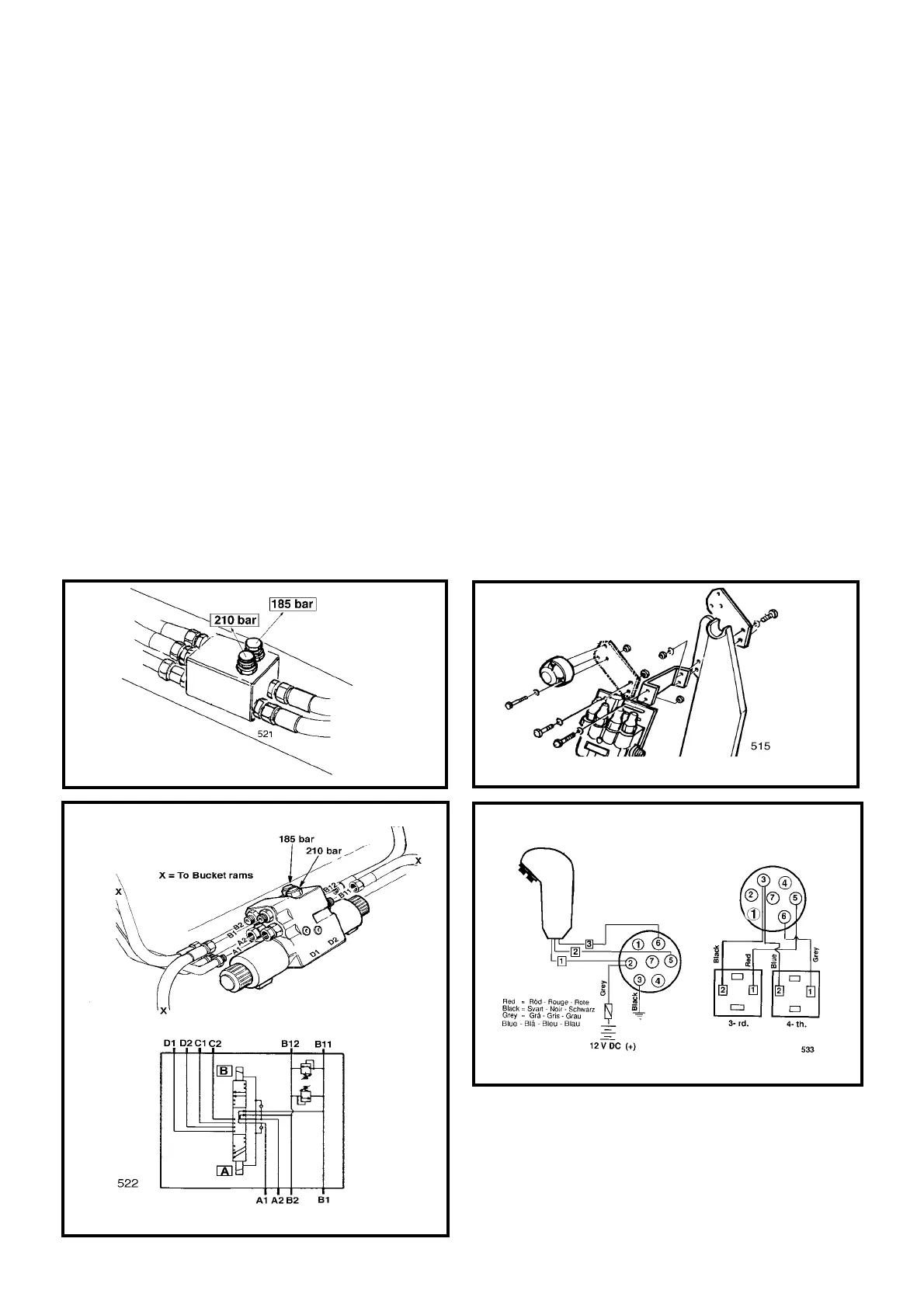

Fig.10 - valve de sûreté sur chargeurs sans SELECTO.
Fig.11 - les valves de sûreté corréspondantes
incorporées dans le SELECTO.
NOTA !
Le jeu ERGODRIVE contient une prise électrique pour le
branchement de SELECTO.
Installer la prise sur le bâti droit (fig.12) et la relier à la
source de courant 12 V+. Brancher le fil de masse au
corps du tracteur.
Raccorder le câble électrique de la poignée à la prise
électrique selon schéma (fig.13). Les fils électriques sont
marqués 1,2,3.
ATTENTION !
Une installation incorrecte des câbles va démolir les
diodes incorporées dans les connecteurs de
l'électrovanne (SELECTO).
Veuillez lire les instructions de montage fournies avec le
SELECTO.
Lever le pont-avant du tracteur et contrôler que les roues
et les gardes-boue n'interfèrent pas le chargeur / l'adap-
tation en braquage et pendulage maximum.
Le chargeur a été testé sur des types de tracteur bien
définis (voir la liste des bâtis) notamment pour ce qui
concerne le raccordement hydraulique, le type de
cabine, les dimensions des roues, le montage éventuel
des gardes-boue, etc.
De ce fait, toute autre réalisation entreprise par un tiers
nécessite de prendre des mesures spécifiquement
adaptées.
