FRANÇAIS (316-501)
316
A
B
C
SOFTDRIVE
(Amortisseur)
DESCRIPTION
Ce dispositif, composé de 2 ou 3 accumulateurs (selon
le modèle du chargeur), amortit le mouvement vertical
du chargeur lors du déplacement sur un sol accidenté.
Un robinet d'arrêt permet de déconnecter la fonction des
accumulateurs.
MONTAGE

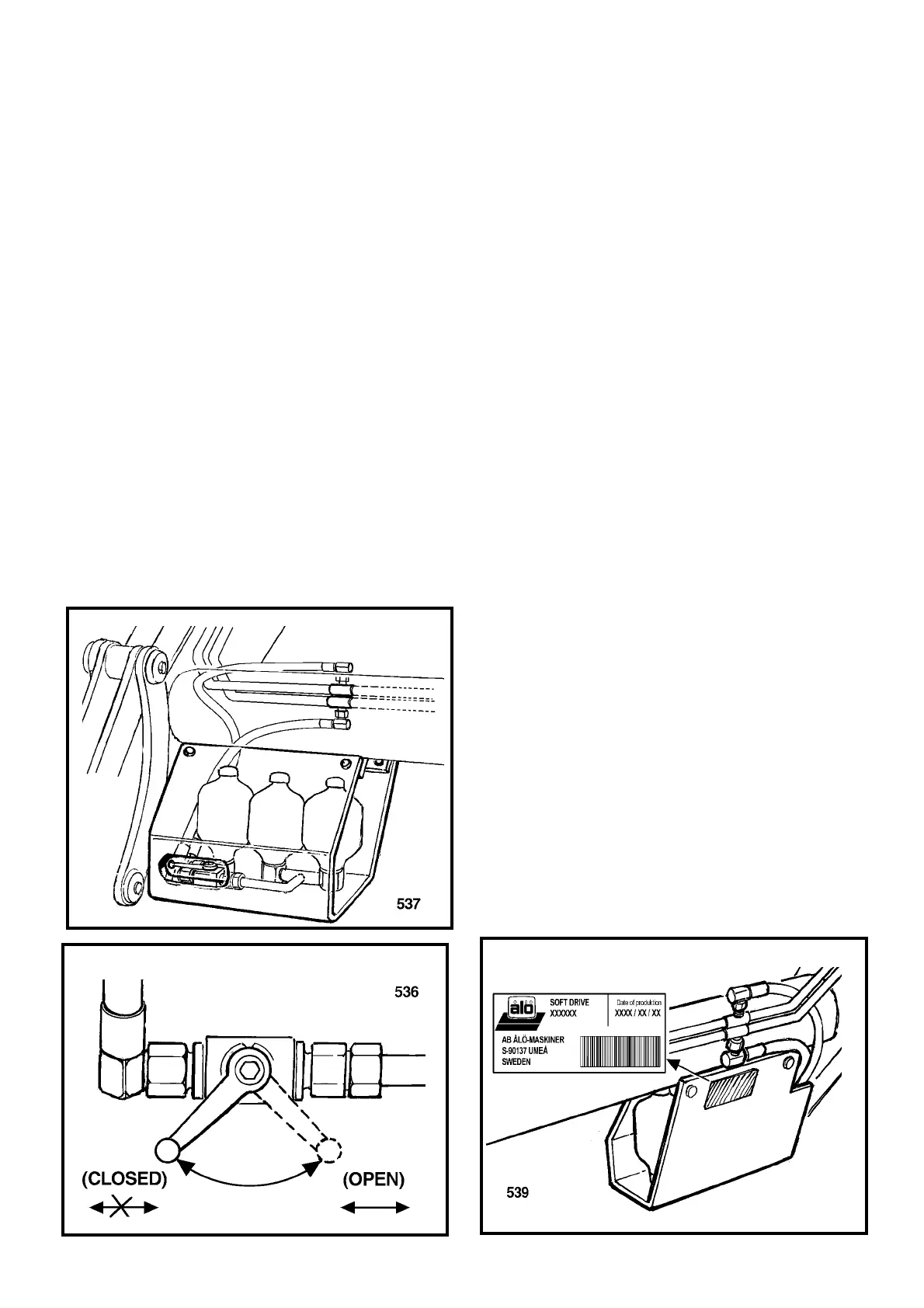

Fig. A
Les tuyaux d'huile des vérins de levage du chargeur sont
préparés pour le raccordment des accumulateurs et le
bras de levage est équipé d'un support pour le montage
des accumulateurs (voir les instructions séparées).
INSTRUCTIONS CONDUCTEUR
Fig. B
Accumulateurs en fonction - robinet d'arrêt OUVERT
(OPEN), poignée à droite (vu de face).
Accumulateurs déconnectés - robinet d'arrêt FERMEE
(CLOSED), poignée à gauche. Cette position est utilisée
pour la manutention de palettes et les travaux
d'excavation, par example (travail de précision) ou
lorsqu'un outil doit conserver un niveau précis.
SPECIFICATIONS
Les accumulateurs (2 ou 3), chacun ayant une capacité
de 0,5 l, sont remplis d'azote (N) à une pression de 20
bars.
(Nous nous réservons le droit d'en modifier la concep-
tion).
AVERTISSEMENT !
NE PAS ouvrir les accumulateurs. L'azote sous pression
pourrait causer des dégâts.
Avant toute opération de S.A.V. ou d'entretien dans le
circuit hydraulique du chargeur:
- Ouvrir le robinet d'arrêt de l'accumulateur.
- Arrêter le moteur et relâcher la pression hydraulique
avec le distributeur (mettre en position flottante).
IDENTIFICATION
Fig. C
La plaque d'identification (voir fig.) indique
le modèle, le type, la date de fabrication, et le numéro
de référence.
