DEUTSCH (408-501)
408
10
11
12
13
LADER
Anbau
Die Gerätezylinder des Laders sind mit Sicherheits-
ventile ausgerüstet, welche am Querrohr des Laders
befestigt sind.

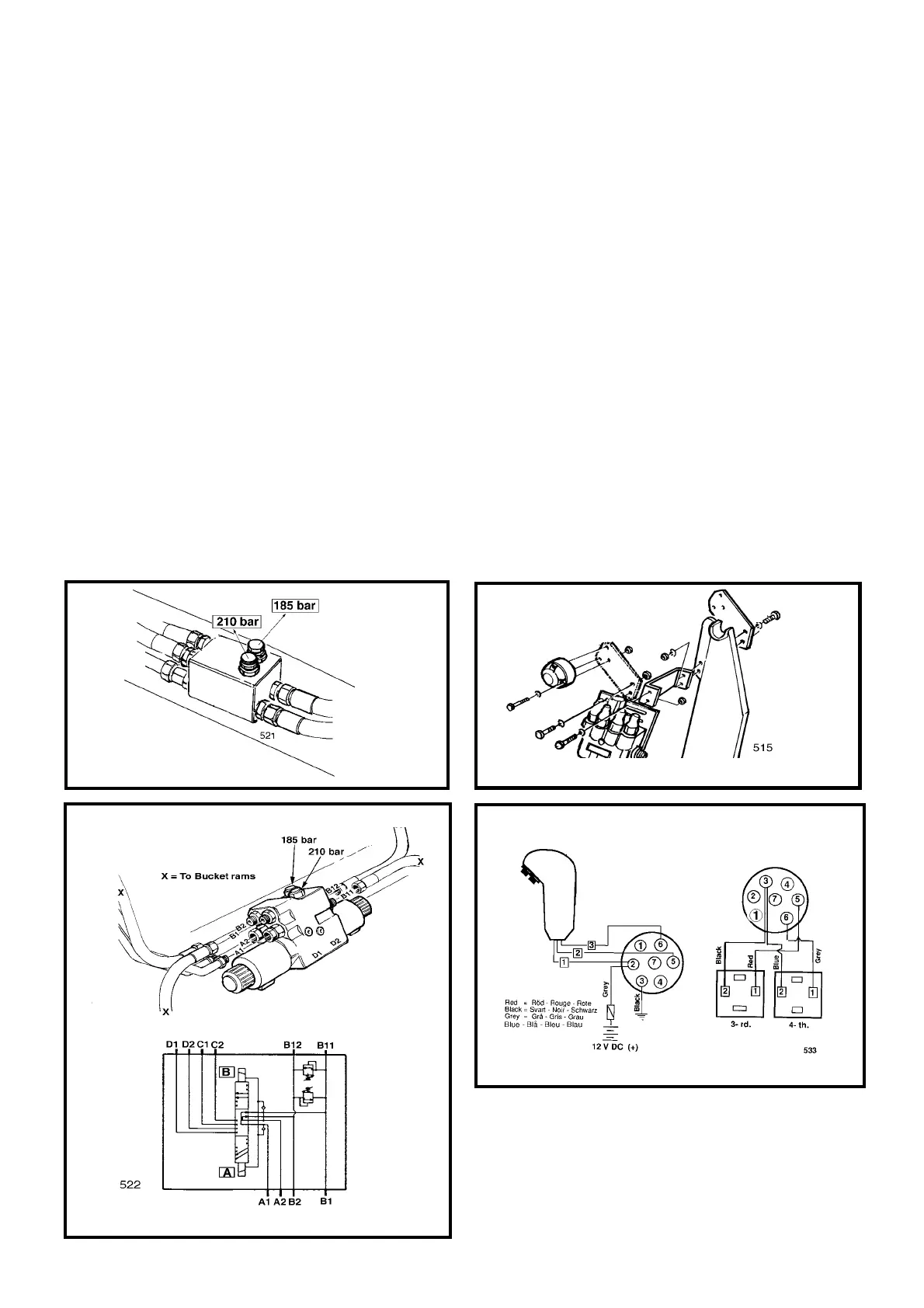

Bild 10 - Sicherheitsventil auf Lader ohne SELECTO.
Bild 11 - Sicherheitsventile im SELECTO-Ventil
eingebaut.
Bemerkung !!
Einen elektrischen Stecker für die Verbindung von
SELECTO ist im ERGODRIVE-Satz mitgeliefert.
Den Steckanschluß am Fundament befestigen (Bild 12)
und mit der Stromquelle (12 V+) verbinden. Verbinden
Sie die Negativ-Phase mit dem Chassis.
Das Kabel von der elektr. Bedienung an den
Steckanschluß gem. Elektro-Schaltplan verbinden (bild
13). Die Drähte sind mit den Zahlen 1,2,3,4 numeriert.
WARNUNG !
Ein falscher Einbau der Kabel könnte die eingebauten
Dioden in den Steckverbindungen des Ventils
(SELECTO) zerstören.
Schlepperfront anheben und prüfen, ob Räder und
Kotflügel auch bei max. Einschlagwinkel und Pendelung
frei gehen.
Sollten während der Versuche Probleme auftauchen,
überprüfen Sie, daß die Montage entsprechend der
Fundament-Teilliste ausgeführt wurde, insbesonders,
was den Hydraulikanschluß, die Schlepperkabine, die
Radgröße, die Befestigung der Kotflügel usw. betrifft.
Dies bedeutet, daß der Gebrauch von anderen als ÅLÖ
getesteten Schleppern eine jeweilige Spezialanfertigung
des Fundaments erforderlich machen kann.
