409
DEUTSCH (409-501)
32
AN- UND ABKOPPELN DES LADERS
Schlepper mit Lader auf ebenen und festen
Boden stellen.
Ein Arbeitsgerät muß am Lader angebaut sein.

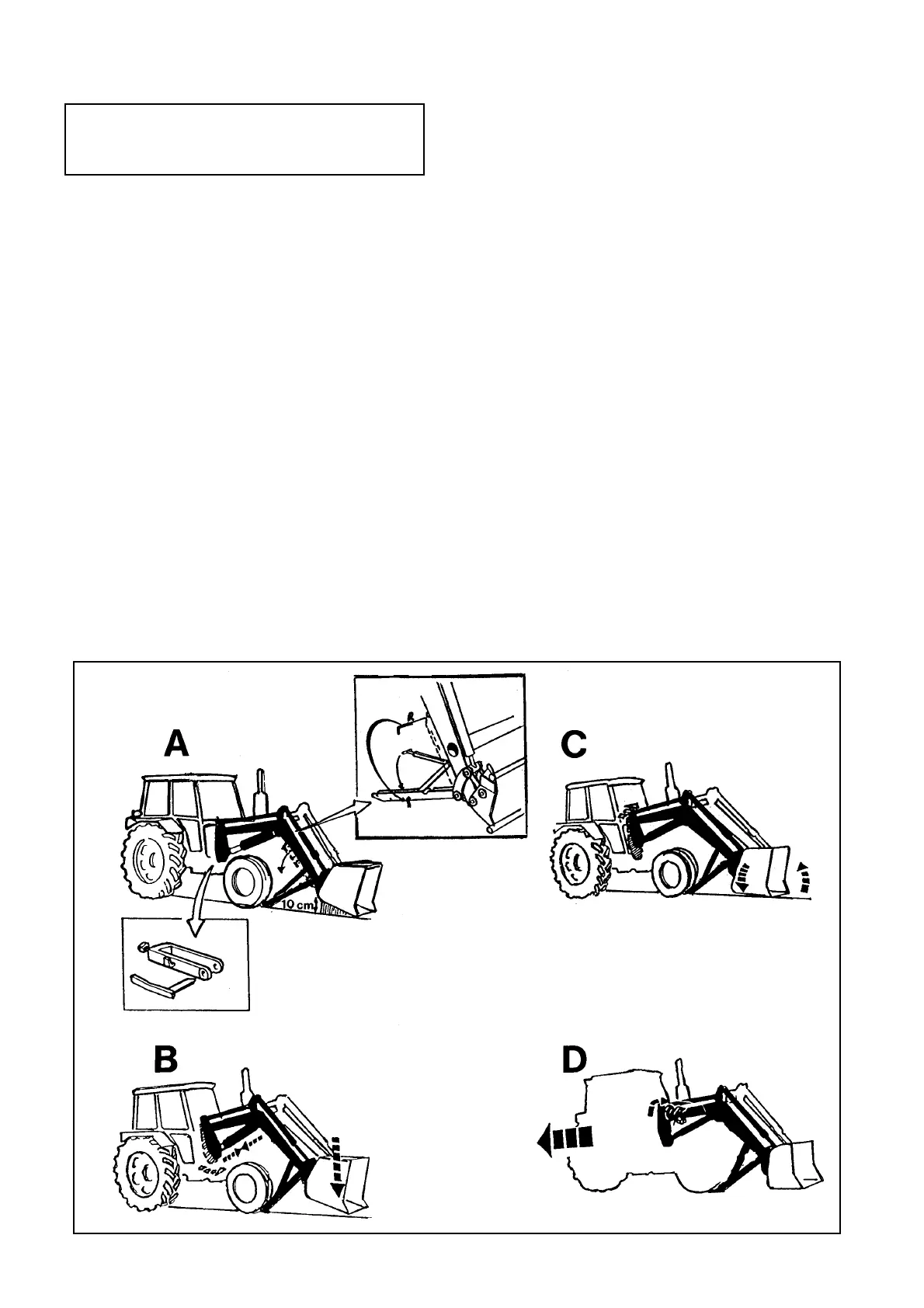

Abb. 32 A:
- Gerät abkippen und Schwinge so absenken, bis sich
der Geräterücken ca.10 cm über dem Boden befindet.
- Die Abstellstützen des Laders herunterklappen.
- Die Abstellstützen mit der Strebe in einem der Löcher
mit Bolzen und Sperrstift sichern.
- Spannbügel lösen und Bolzen entfernen (auf jeder
Seite einen).
Abb. 32 B
- Schwinge absenken bis Hubzylinder ganz einge-
fahren sind.
Abb. 32 C
- Gerät vorsichtig ankippen. So hebt sich der hintere
Teil des Laders aus dem Fundament heraus.
Abb. 32 D
- Den Motor des Schleppers abstellen und die Zylinder
des Laders mit dem Steuergerät drucklos machen.
Hierzu kann die Schwimmlage benutzt werden.
- Schläuche lösen und Schnellkupplungen mit
Staubkappen versehen.
- Schlepper vorsichtig aus dem Lader herausfahren, bis
er ganz frei ist.
ACHTUNG !! Schläuche so ablegen, daß sie sich nicht
am Schlepper verhaken können.
- Beim Ankoppeln des Laders, sind diese Anweisungen
in umgekehrter Reihenfolge auszuführen. Sollten sich
die Schnellkupplungen nicht aufstecken lassen, steht
das Hydrauliksystem noch unter Druck.
ACHTUNG ! Beim Aufstecken der Schnellkupplungen
nie Gewalt anwenden oder auf die Ventilkegel schlagen -
diese können zerstört werden und sich beim
Zusammenkuppeln nicht mehr öffnen (das Öl fließt dann
nur in eine Richtung). Schläuche nicht vertauschen -
Farbmarkierung beachten !
