507
SUOMI (507-501)
2
1
3
4
5
KUORMAIN
Asennus
Tarkista että pulttilaatikoiden merkinnät vastaavat
kuormaajan ja soviteosien merkintöjä. Soviteosien
pulttilaatikon (-pussin) kyljessä oleva tarra ilmaisee
traktorimallin ohella myös kollien lukumäärän sekä eri
osien tuotenumerot - Tarkista nämä !
Lue kunkin asennussarjan mukanatulevat ohjeet läpi
enne varsinaiseen asennukseen aloittamista.
Asenna sovitusosat sekä liitä kuormaajan venttiili tai
letkusarja traktorin hydrauliikkaan asennusohjeiden
mukaisesti.

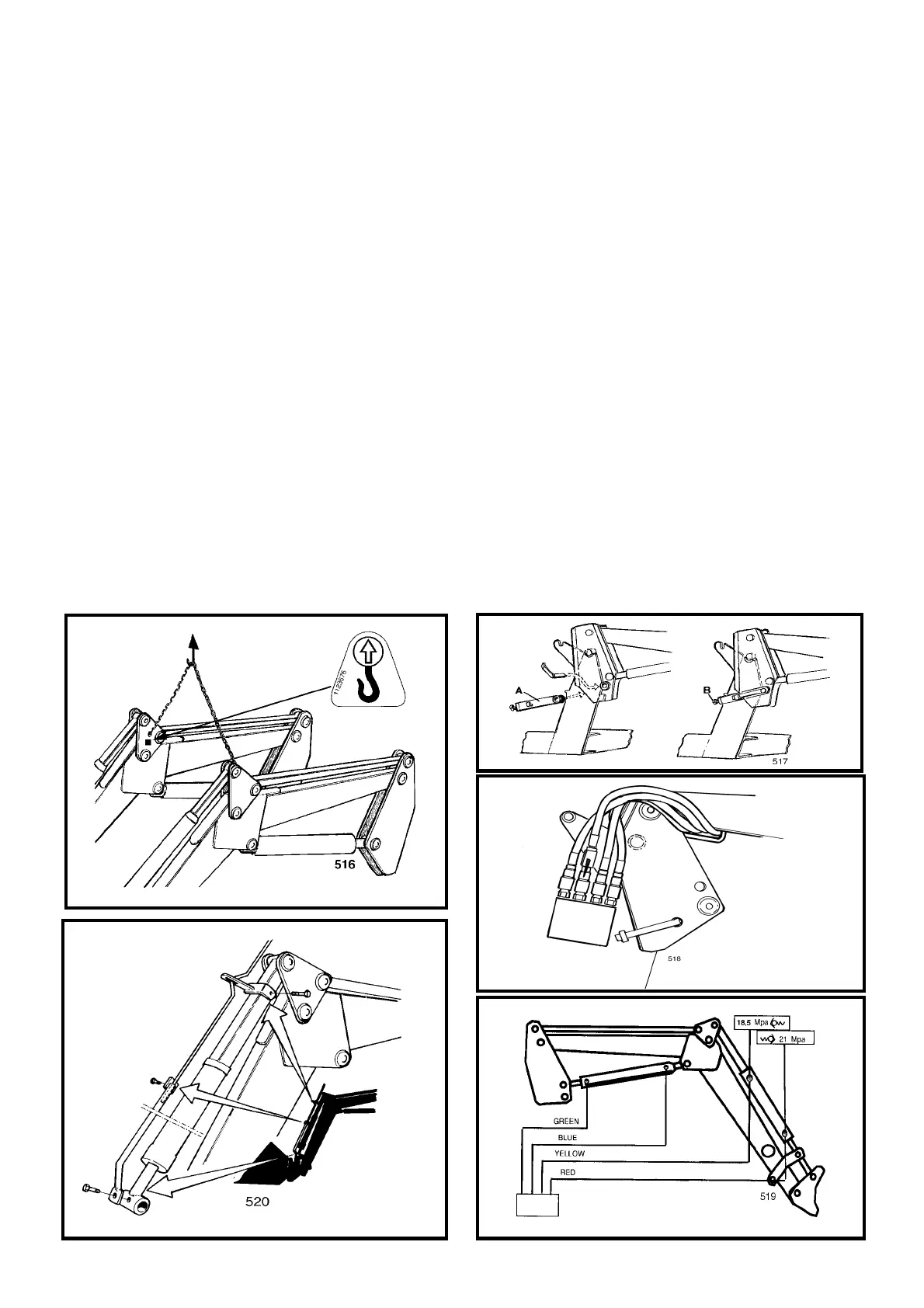

Nosta kuormain soviteosiin. Nostokettingin koukkuja
varten on reiät kuormaimen aisaston polven kohdalla
vakaajatangon kolmiokappaleiden sisäpuolella. Kuva 1.
Asenna kiristyshaarukat, kuva 2 (A), sekä kiristä pultit
(B).
Vedä hydrauliletkut kuvan 3 mukaisesti aisaston
alapuolella olevan silmukan läpi.
Liitä letkut venttiilikoneistoon värimerkintöjen mukaisesti
mikäli sellainen on asennettu Kuva 4.
VAROITUS ! Kuormaimen venttiili tulee aina asentaa
paluulinjalla hydr.öljysäiliöön. Mikäli tämä linja on
asennettu siten että siinä tapahtuu paineennousua on
seurauksena venttiilin vaurioituminen.
Kuormaimen tulee nousta vedettäessä vipua taaksepäin.
Asenna asennonosoitin, kuva 5, kauhasylinterin
yhteyteen. Sen säätö tapahatuu kun kauha on
asennettu. Asennonosoitin voidaan asentaa
vaihtoehtoisesti oikealle tai vasemmalle puolelle.
