KUORMAIN
Asennus
Kuormaimen varustesylinterit ovat asennettu
ylipaineventtilein, jotka ovat asennettu kuormaimen
poikittaisputkeen.

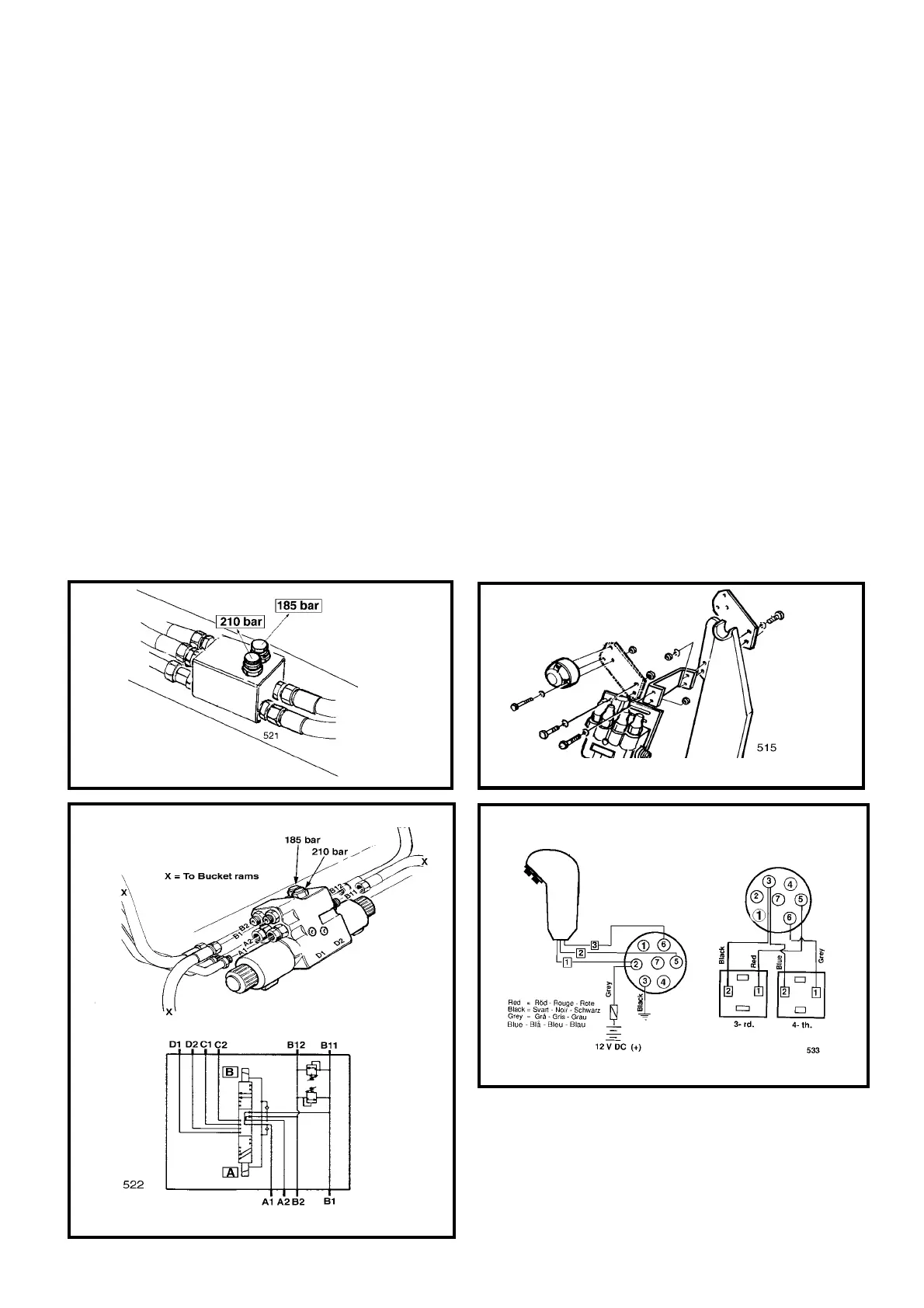

Kuva 10 osoittaa kuormaimen ylipaineventtiilin mikäli
SELECTOa ei ole asennettu.
Jos kuormain varustetaan SELECTOlla ovat
ylipaineventtilit siihen sisäänrakennettu. Kuva 11.
Huomioi !!
ERGODRIVE-venttiilisarjan mukana seuraa sähköliitin
Selecton liittämistä varten. Liitin asennetaan
oikeanpuoliseen sovitetolppaan - katso kuva 12, ja
liitetään virtalähteesen (12 V +) sekä maahan traktorin
runkoon. Hallintavipuun yhdistetään sähköjohto
kytkentäkaavion mukaisesti - katso kuva 13. Johdot ovat
merkitty numeroin 1,2,3.
VAROITUS
Jos kaapelit asennetaan väärin tuhoutuvat venttiilin
(SELECTO) pistokkeiden sisäänrakennetut diodit.
Katso myös SELECTOn mukana seuraavaa
asennusohjetta mikäli kuormain on sillä
varustettu.
Nosta maasta traktorin etupää ja tarkista sitten etupyörät
ääriasentoon käännettynä sekä akselin
maksimikallistuksella etteivät raidetangot, renkaat,
vetoakselit tai lokasuojat osu kuormaimeen. Mikäli näin
käy tulee ryhtyä säätötoimenpiteisiin.
Kuormainsovitus on suunniteltu sopimaan
vakiovarusteiseen perustraktoriin (katso lähemmin
soviteosaluettelo). Erilaiset hydraulijärjestelmät,
ohjaamot, rengaskoot, lokasuojat jne saattavat aiheuttaa
muutostarpeita ja erityistoimenpiteitä asennuksen
yhteydessä.
