AP70 Instrukcja obsługi – Język Polski
2020/03 strona 7/14
3. Wskazówki dotyczące użytkowania

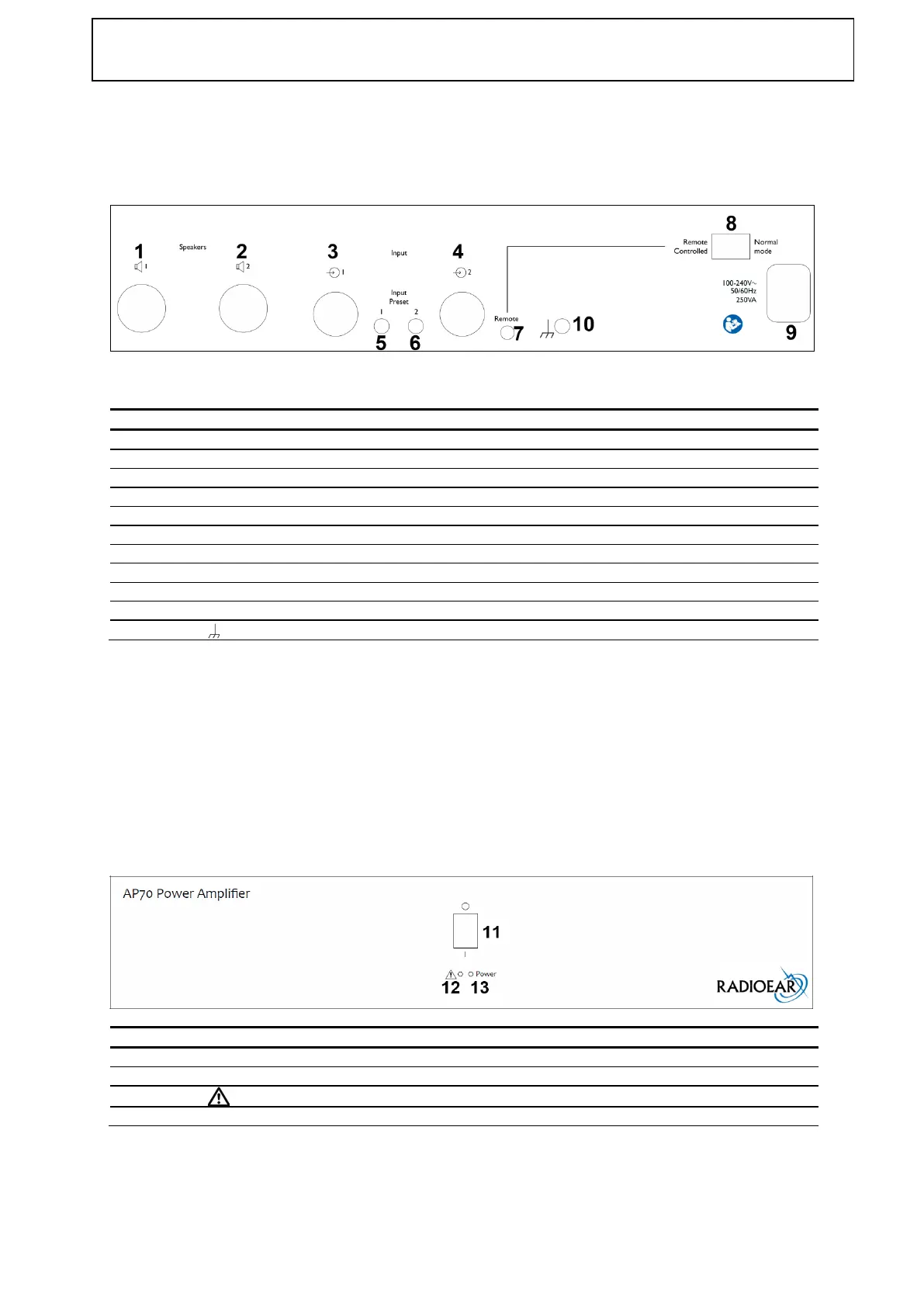

3.1 Opis złączy panelu
3.2 AP70 - Connection Panel Dictionary
Element:
Symbol:
Funkcja:
1
Out
Złącze do głośnika CH1
2
Out
Złącze do głośnika CH2
3
In
Gniazdo dla sygnału wejściowego CH1
4
In
Gniazdo dla sygnału wejściowego CH 2
5
Pre-set
Regulacja czułości wejścia CH1
6
Pre-set
Regulacja czułości wejścia CH 2
7
Remote
Wejście
8
Remote
Zdalne sterowanie zasilaniem / Tryb normalny
9
Power
Gniazdo do zdalnego włączania zasilania
10
Złącze uziemienia do kalibracji przy konfiguracji
Poziom wejściowy
Czułości wejść CH1 i CH2 są ustawiane za pomocą gałek (5) i (6) “Preset” na panelu połączeniowym. Nie zmieniaj
ustawień pokręteł (5) i (6), gdy system został wykalibrowany.
Zdalne włączanie zasilania
Wzmacniacz może być zdalnie włączany I wyłączany. W położeniu przełącznika “Normal mode” (8) może być
włączany i wyłączany jedynie za pomocą głównego włącznika zasilania (10). W położeniu “Remote controlled”
(zdalne sterowanie) wzmacniacz może być włączany I wyłączany za pomocą napięcia 5VDC dostarczonego poprzez
gniazdo Remote plug (9), 0VDC wyłączy wzmacniacz.
3.3 AP70 – Panel sterowania - słownik
Element
Symbol:
Funkcja:
11
Power
Główny włącznik zasilania
12
Przeciążenie / wskaźnik przekroczenia dopuszczalnej temperatury
13
Power
Wskaźnik zasilania
