RADIOEAR AP70 - Istruzioni DI Configurazione

AP70 Istruzioni per l’uso – Italiano
2020/03 Page 8/14
Guida alle spie
3.4 Istruzioni di configurazione
1. Collegare l’amplificatore all’audiometro col cavo RCA-XLR.
2. Collegare le spine di alimentazione dell’audiometro e dell’amplificatore ad una presa di corrente con messa a terra.
3. Impostare l’audiometro su uscita massima illimitata.
4. Collegare lo spinotto unico dell’altoparlante all’amplificatore (senza altoparlante).

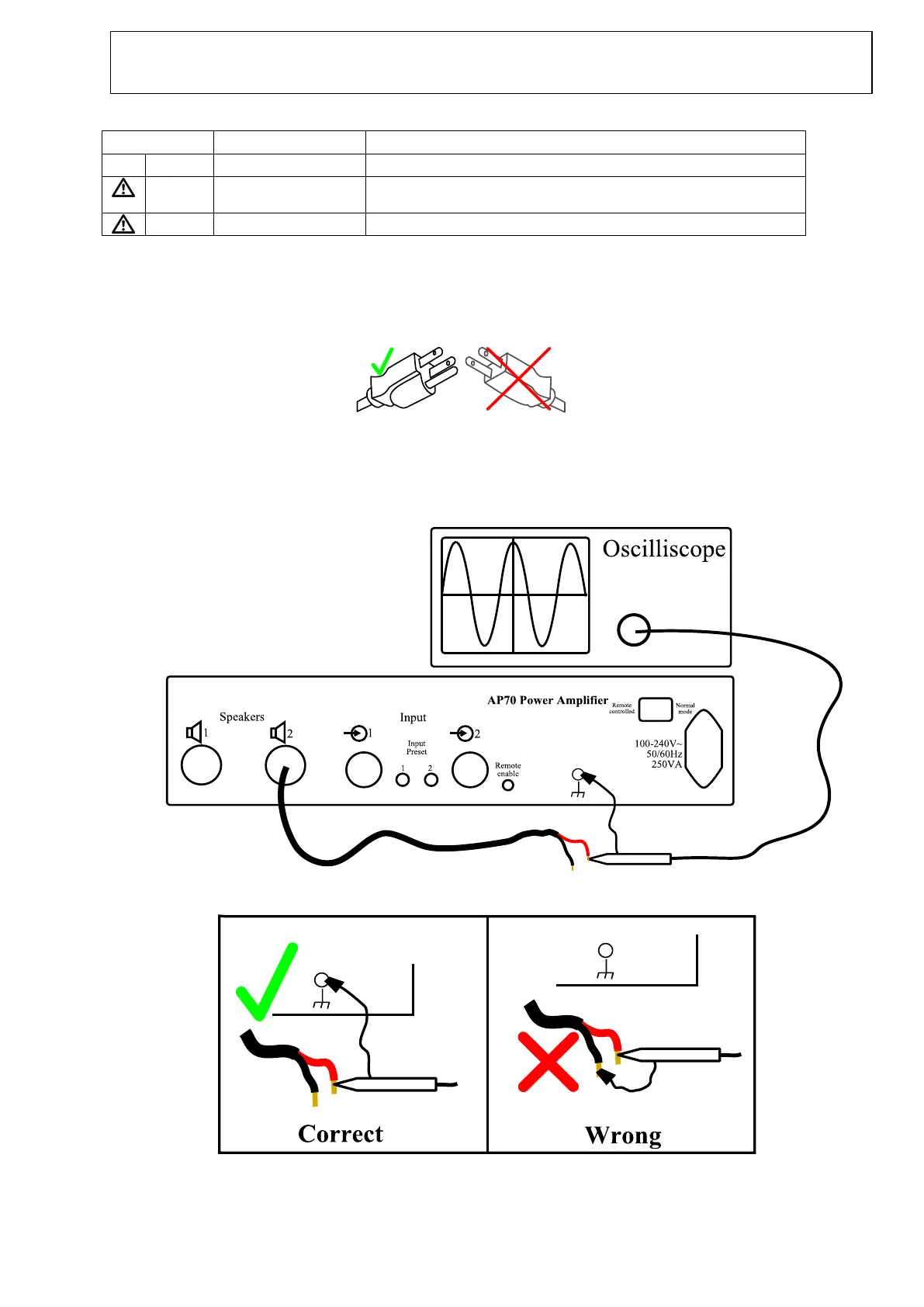

5. Collegare un oscilloscopio in modalità CA al polo unico sull’uscita cavo altoparlante CH 2.
La misurazione dell’uscita va eseguita tra il punto GND (terra) ed il polo unico sul connettore dell’altoparlante,
come illustrato qui sotto.
Evitare di collegare la pinzetta a coccodrillo del cavo di prova GND (terra) dell’oscilloscopio all’uscita
dell’amplificatore, solo al terminale GND dell’amplificatore.
Spia
Informazione
Azione
Power
Modalità normale
Power
Protezione
dell'altoparlante
Abbassare il livello di ingresso
Surriscaldamento
Spegnere l'amplificatore, lasciarlo raffreddare e poi riaccenderlo
