Instructions d’utilisation d’AP70 – Français
2020/03 Date 7/16
3. Instructions d’utilisation

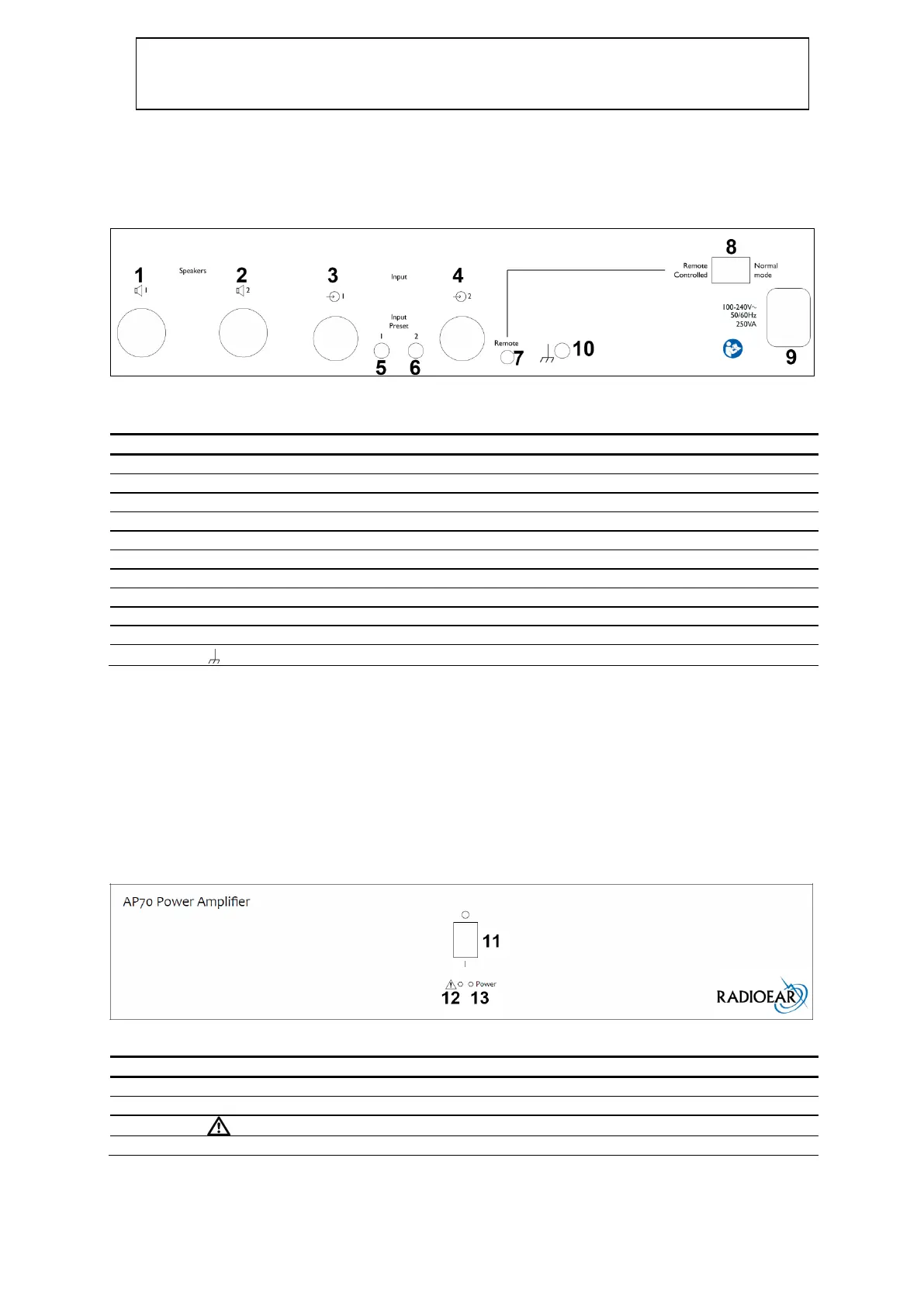

3.1 Configuration du panneau de raccordement
3.2 AP70 - Liste des connexions du panneau
Position :
Symbole :
Fonction :
1
Out
Prise pour haut-parleur CH1
2
Out
Prise pour haut-parleur CH2
3
In
Prise pour signal d'entrée CH1
4
In
Prise pour signal d'entrée CH2
5
Pre-set
Réglage sensibilité d'entrée pour CH1
6
Pre-set
Réglage sensibilité d'entrée pour CH2
7
Remote
Entrée
8
Remote
Alimentation télécommande en mode normal/contrôlé
9
Alimentation
Prise pour alimentation télécommande activée
10
Masse pour étalonnage des paramètres
Niveau d’entrée
La sensibilité d'entrée pour CH1 et CH2 est contrôlée grâce aux boutons (5) et (6) “Preset” sur le panneau des
connexions. Ne réglez pas les boutons (5) et (6) lorsque le système est calibré.
Alimentation de la télécommande activée
L'amplificateur peut être allumé ou éteint à distance. En position « Normal mode » (8) ne peut être allumé et éteint
qu'avec l'interrupteur principal (10). En position « Remote controlled », l'amplificateur peut être allumé en branchant
5VDC au connecteur Remote (9), 0VDC éteindra l'amplificateur.
3.3 AP70 - Liste des commandes du panneau
Position :
Symbole :
Fonction :
11
Power
Interrupteur principal
12
Témoin de surcharge/ surchauffe
13
Power
Témoin d'alimentation
