3. Gebrauchsanweisung

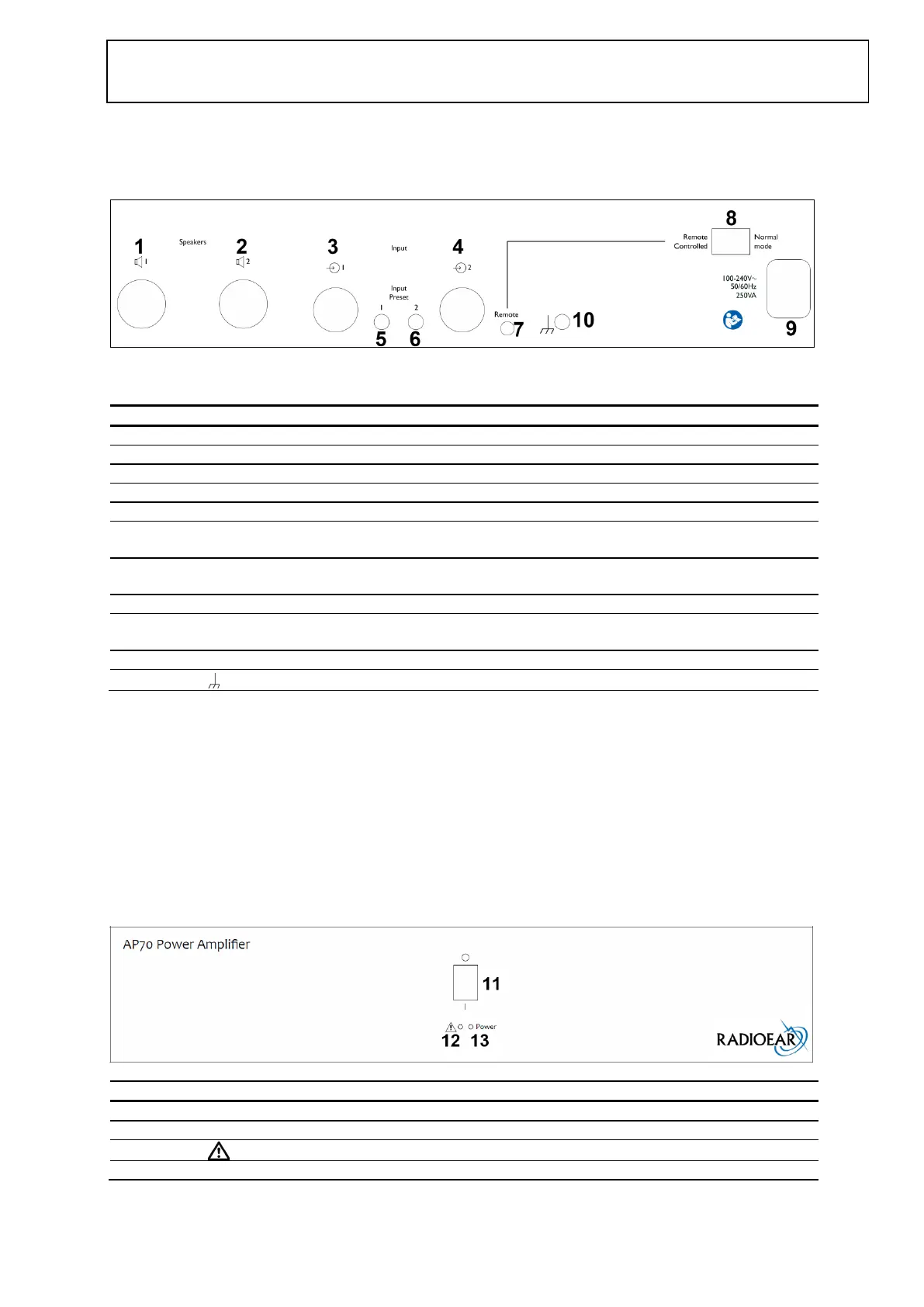

3.1 Anschlusstafel für Ein- und Ausgänge
3.2 AP70 – Überblick über das Anschlussfeld
Position:
Symbol:
Funktion:
1
Out (Ausgang)
Anschluss für den Lautsprecher CH1
2
Out (Ausgang)
Anschluss für den Lautsprecher CH2
3
In (Eingang)
Anschluss für das Eingangssignal CH1
4
In
Anschluss für das Eingangssignal CH 2
5
Pre-set
(Voreinstellung)
Einstellung der Eingangsempfindlichkeit für CH1
6
Pre-set
(Voreinstellung)
Einstellung der Eingangsempfindlichkeit für CH 2
7
Fernbedienung
Eingang
8
Remote
(Fernbedienung)
Fernaktivierung im Modus „Remote controlled/Normal“ (Fernbedient/Normal)
9
Power (Netzschalter)
Anschluss für die Fernaktivierung
10
Masseanschluss zur Inbetriebnahme
Eingangspegel
Die Eingangsempfindlichkeit für CH1 und CH2 lässt sich über die Tasten (5) und (6) „Preset“ (Voreinstellung) am
Anschlussfeld regeln. Betätigen Sie die Tasten (5) und (6) nicht, während das System kalibriert wird.
Remote power on (Fernaktivierung)
Der Verstärker lässt sich fernaktivieren und ferndeaktivieren. In der Stellung „Normal mode“ (Normaler Modus) (8)
lässt er sich nur über den Netzschalter (10) ein- und ausschalten. In der Stellung „Remote controlled“ (Fernbedient)
lässt sich der Verstärker durch das Anlegen von 5 VDC am Anschluss „Remote“ (Fernbedienung) (9) einschalten.
Werden 0 VDC angelegt, wird der Verstärker ausgeschaltet.
3.3 AP70 – Überblick über die Bedientafel
Position:
Symbol:
Funktion:
11
Power (Netzschalter)
Netzschalter
12
Überlast-/Übertemperatur-Kontrollleuchte
13
Power (Betriebskontrollleuchte)
Betriebskontrollleuchte
