Instructions d’utilisation d’AP70 – Français

2020/03 Date 16/16

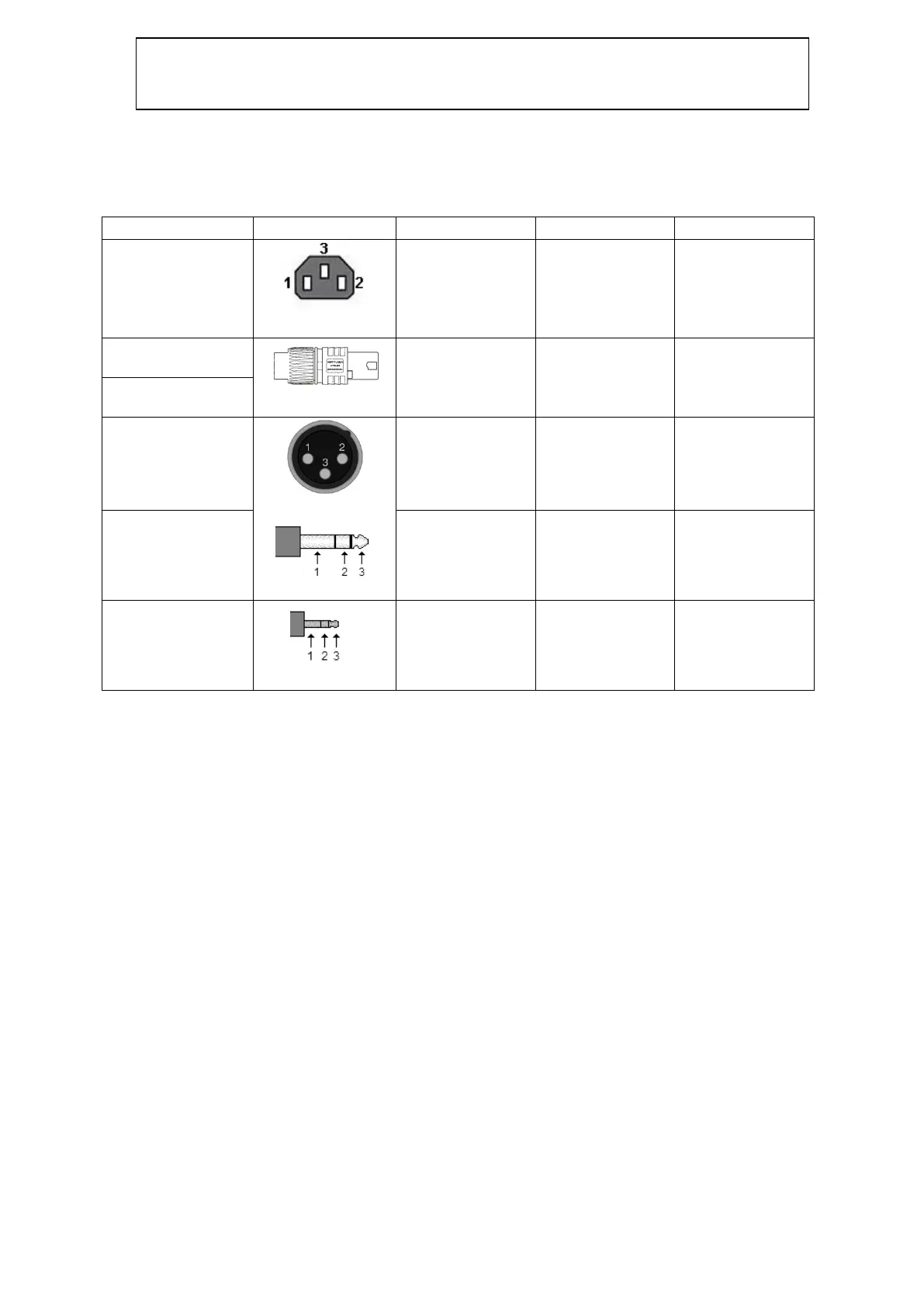

5.1 Affectation des broches

Prise

Connecteur

Broche 1

Broche 2

Broche 3

Alimentation

Phase Neutre Masse

IEC C13

Haut-parleurs 1

Signal (1+) Signal (1-) -

Haut-parleurs 2

SpeakON 2 pol

Entrée 1

- Signal (+) Signal (-)

Entrée 2 Signal (-) - Signal (+)

XLR / jack 6,3 mm

Télécommande

Masse -

Témoin télécommande

(5 VDC)

Jack 3,5 mm

Entrée & Télécommande : Les versions mono des prises jack peuvent être utilisées sans problème.
