3. Istruzioni di funzionamento

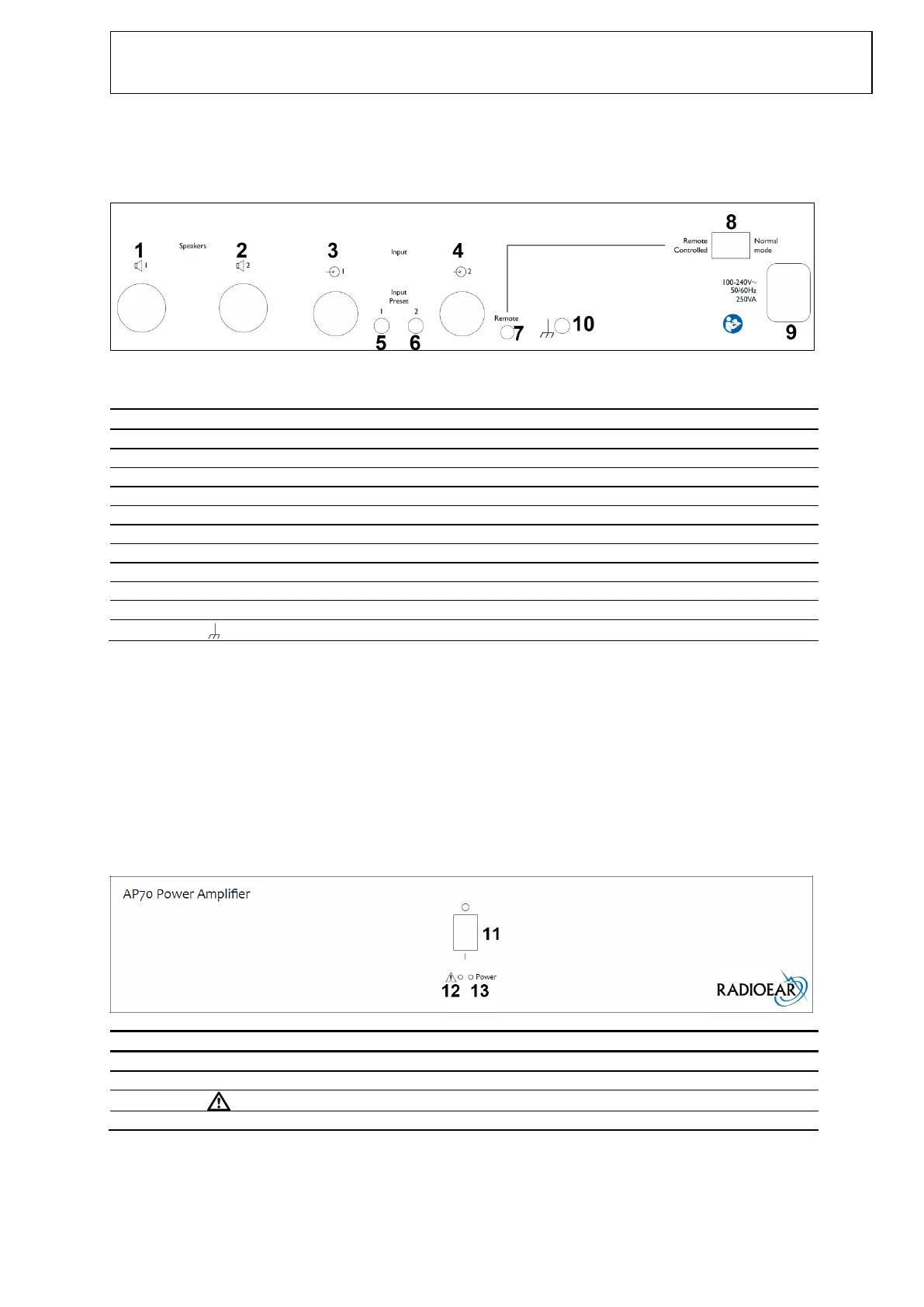

3.1 Schema del pannello di collegamento
3.2 AP70 - Lessico del pannello di connessione
Posizione:
Simbolo:
Funzione:
1
Out
Spinotto per altoparlante CH1
2
Out
Spinotto per altoparlante CH2
3
In
Spinotto per segnale input CH1
4
In
Spinotto per segnale input CH2
5
Pre-set
Regolazione sensibilità ingresso per CH1
6
Pre-set
Regolazione sensibilità ingresso per CH2
7
Remote
Ingresso
8
Remote
Accensione dal telecomando su modalità Controllata / Normale
9
Power
Spinotto per accensione dal telecomando
10
Terminale di terra per la taratura di configurazione
Livello di ingresso
Le sensibilità di ingresso per i CH1 e CH2 sono controllate dai tasti (5) e (6) "Preset" sul pannello di connessione.
Non regolare i tasti (5) e (6) quando il sistema è calibrato.
Accensione dal telecomando
L'amplificatore può essere acceso e spento tramite telecomando. In posizione "Modalità normale" (8), l'amplificatore
può essere acceso e spento solo tramite l'interruttore principale (10). In posizione "Modalità controllata da
telecomando", l'amplificatore può essere acceso applicando 5 VDC allo spinotto per il telecomando (9) e spento
applicando 0 VDC.
3.3 AP70 - Lessico del pannello di funzionamento
Posizione:
Simbolo:
Funzione:
11
Power
Interruttore di alimentazione principale
12
Spia di sovraccarico/sovratemperatura
13
Power
Spia di alimentazione
