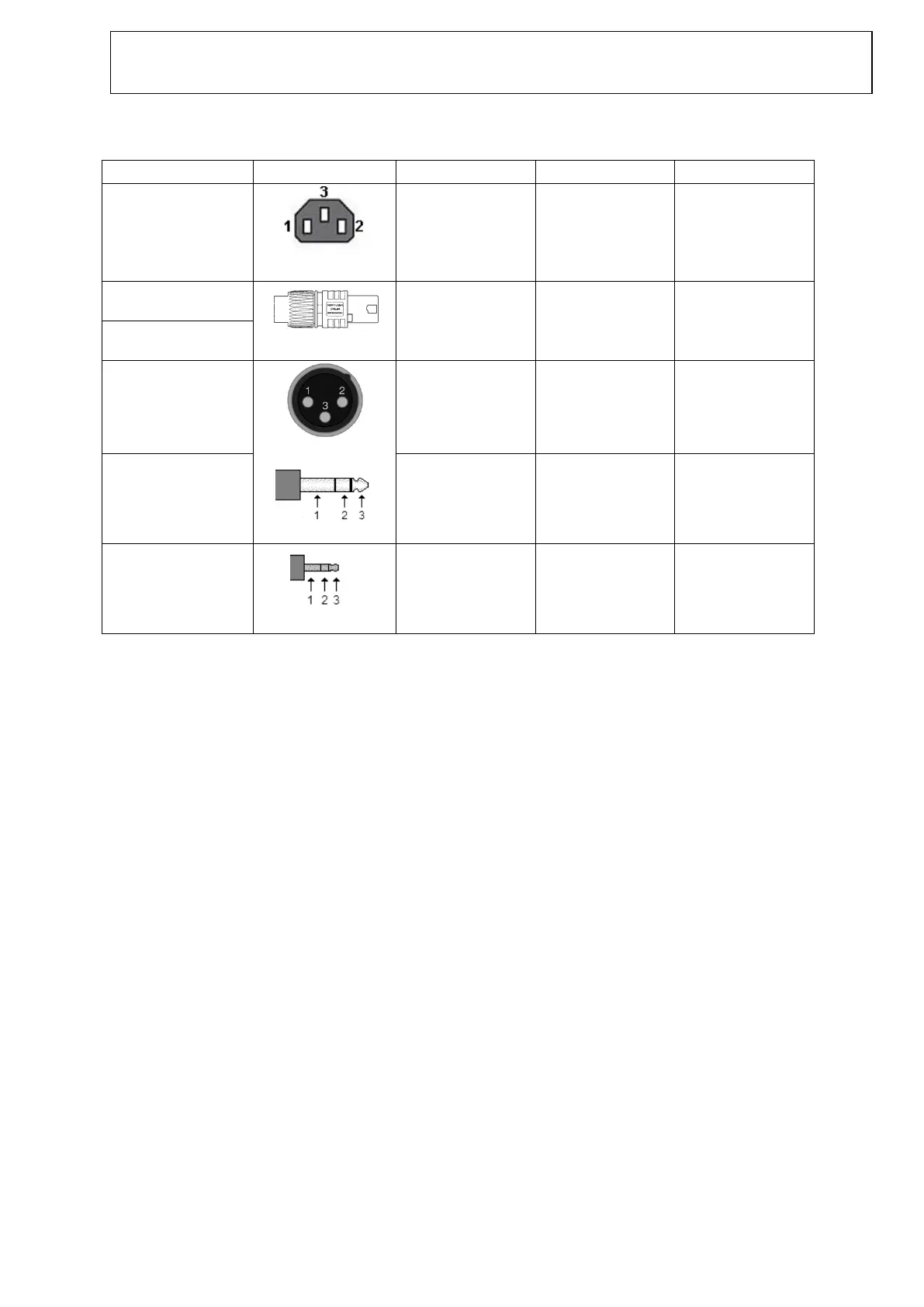

5.1 Assegnazione dei pin
Presa Connettore Pin 1 Pin 2 Pin 3
Rete
Vivo Neutro Terra
IEC C13
Altoparlanti 1
Segnale (1+) Segnale (1-) -
Altoparlanti 2
SpeakON 2 pol
Ingresso 1
oppure
- Segnale (+) Segnale (-)
Ingresso 2 Segnale (-) - Segnale (+)
XLR / Jack 6,3 mm
Telecomando
Terra -
Segnale telecomando
(5 VDC)
Jack 3,5 mm
Ingresso e telecomando: è possibile utilizzare le versioni mono degli spinotti jack senza problemi.
