Radwin 1000 - Installation Sur Pylône Et Mur; Contenu du Kit de Montage ODU

Installation sur pylône et mur Appendix I
RADWIN 1000/2000/5000 User ManualVersion 2.5.30p3 I-4
Installation sur pylône et mur
L' ODU ou l'O-PoE peuvent être montés sur un pylône ou un mur.
Contenu du kit de montage ODU
Le kit de montage ODU comprend les pièces suivantes:
• une grande clame (voir figure I-1)
• une petite clame (voir figure I-2)
• un bras (voir figure I-3)
• quatre visses hex tête M8x40
• deux visses hex tête M8x70
• quatre rondelles plates M8
• trois rondelles élastiques M8
• deux écrous M8.

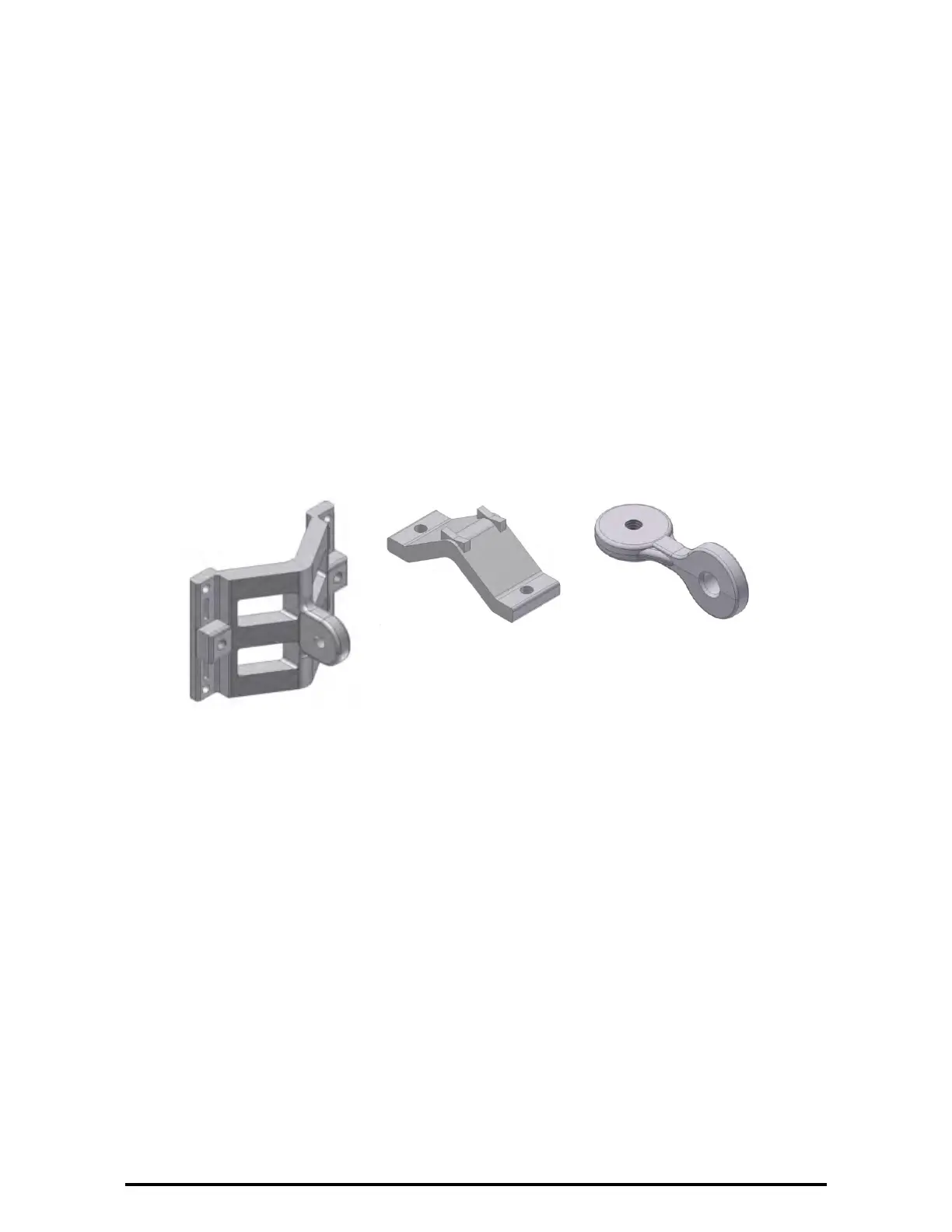

Figure I-1: grande clame Figure I-2: petite clame Figure I-3: bras
