Ravelli SPILLO - Page 44

User and maintenance manual for stoves with RDS technology
Pag.44
01/02/2016

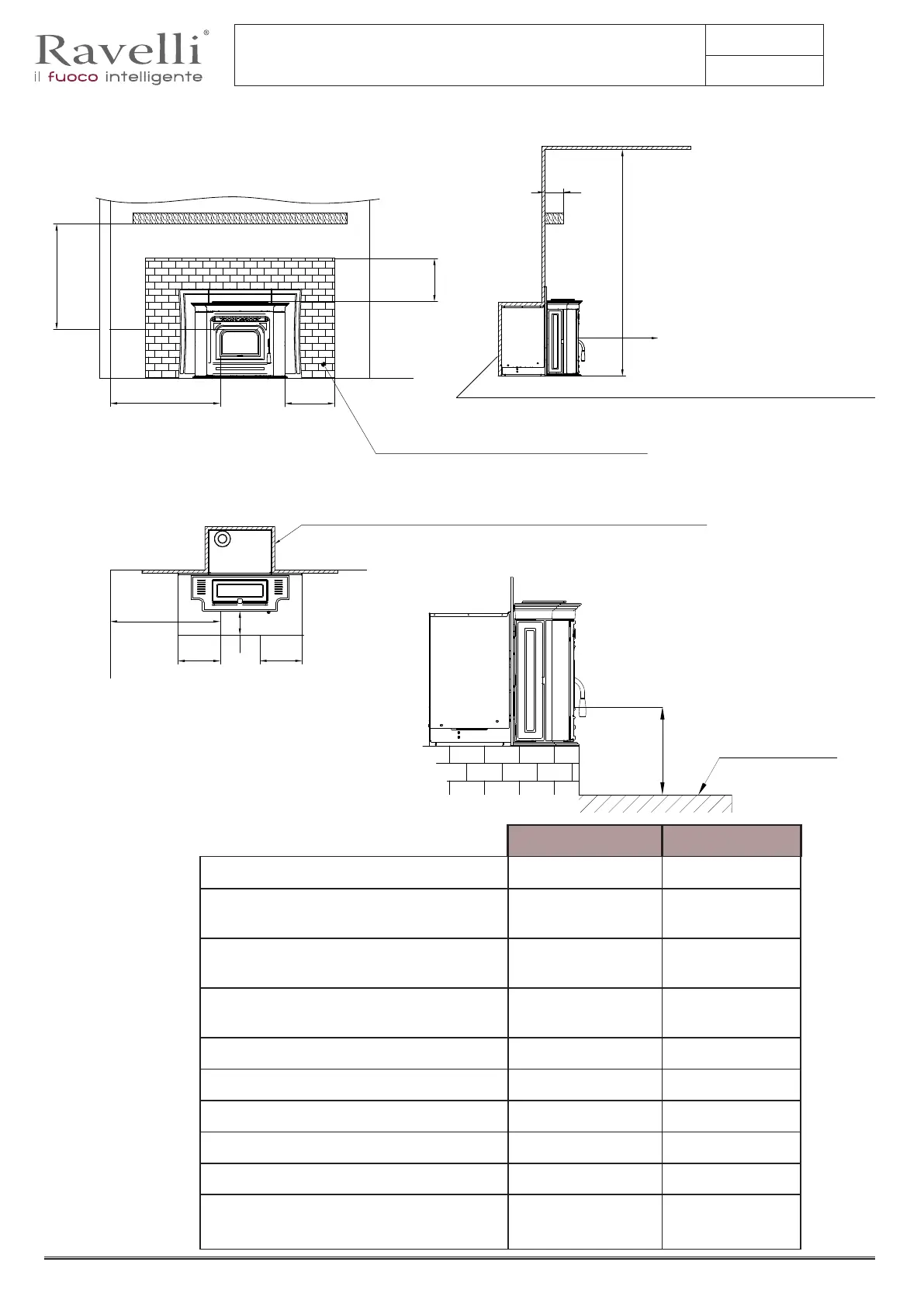

6.1.1 Distance minimale par rapport aux matières combustibles
Unité de mesure Roma
A = Distance par rapport au manteau
Pouce/mm 18,5/470
B = Distance par rapport aux parois
latérales
Pouce/mm 15/381
C = Distance par rapport à la façade
(côté)
Pouce/mm
0/0
D = Distance par rapport à la façade
(dessus)
Pouce/mm
0/0
E = Protection du sol
Pouce/mm
6/152,4
F = Protection du sol
Pouce/mm
6/152,4
G = Distance par rapport à la partie avant
Pouce/mm
48/1219
I = Profondeur de manteau
Pouce/mm
6/152,4
J = Plafond depuis le bas de l’unité
Pouce/mm
72/1828,8
K = sol combustible depuis le bas de la
vitre
Pouce/mm
9,5/241,3
Combustible floor
K
E
A
D
B
C
F
Side wallSide wall
Il peut �tre fabriqué en matériau combustible
J
I
Le mur peut �tre fabriqué en matériau combustible (zero clearance)
Le mur peut �tre fabriqué en matériau combustible
(zero clearance)
G
B
E
Sol combustible
Paroi latérale
Paroi latérale
