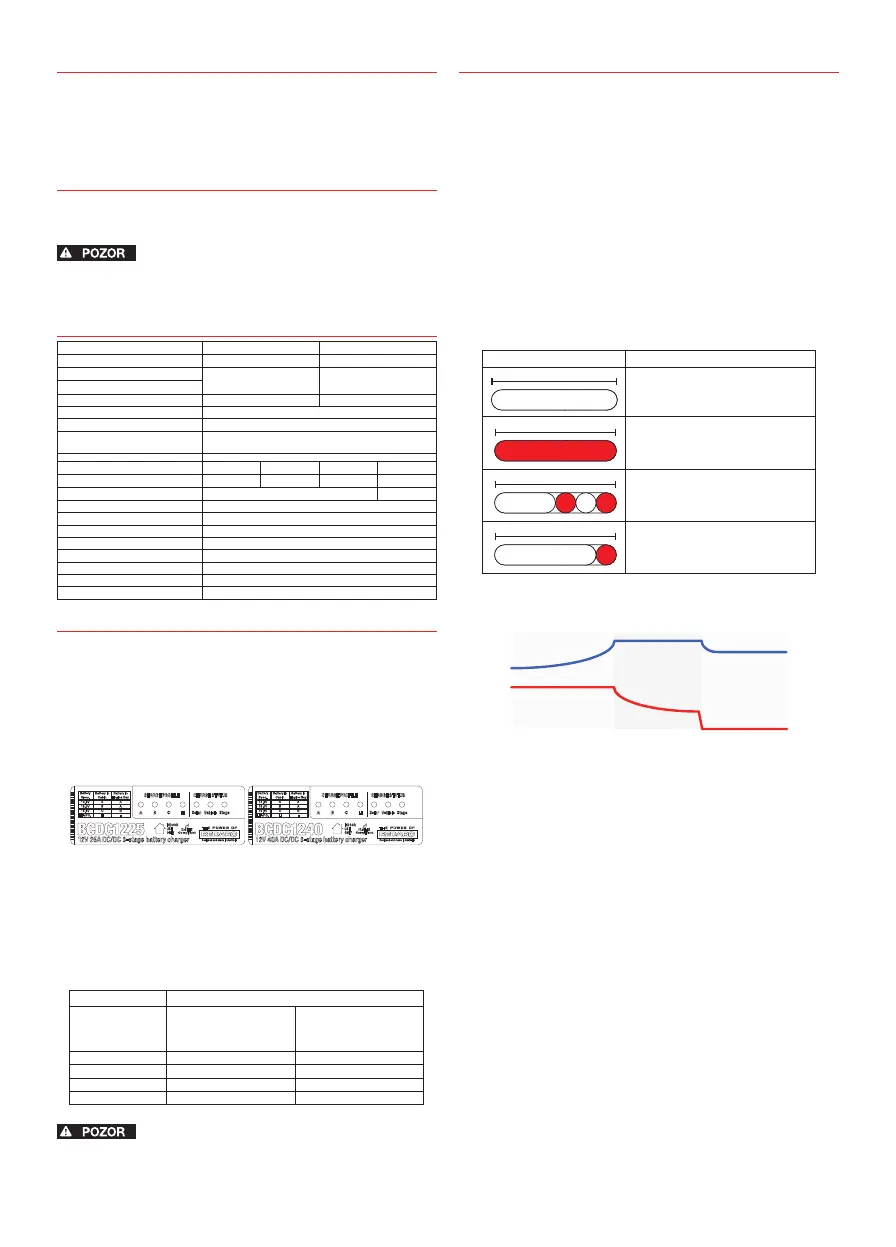

18
BCDC1225-XXX I BCDC1240-XXX
BCDC1225-XXX / BCDC1240-XXX Punjači akumulatora u vozilu imaju tehnologiju dizajniranu
za punjenje vaših pomoćnih baterija do 100%, bez obzira na njihovu vrstu ili veličinu.
Jedinice koje imaju žutu žicu uključuju solarni regulator maksimalnog napona (MPPT). Ove
jedinice uvijek uzimaju što je više moguće energije od nereguliranog solarnog ulaza prije
dopunjavanja iz ulazne snage vozila, do maksimalne nazivne snage.
Svi punjači akumulatora u vozilu prikladni su za sve uobičajene vrste akumulatora za olovne
kiseline i LiFePO
4
litijske baterije.
UPOZORENJE I UPUTE ZA SIGURNOST
POHRANITE OVE UPUTE - OVAJ PRIRUČNIK SADRŽI VAŽNE SIGURNOSNE UPUTE ZA BCDC1225-XXX I
BCDC1240-XXX PUNJAČE AKUMULATORA.
NEMOJTE KORISTITI PUNJAČ AKUMULATORA, AKO NISTE PROČITALI I RAZUMJELI OVAJ PRIRUČNIK, A PUNJAČ
JE UGRAĐEN PREMA OVIM INSTALACIJSKIM UPUTAMA. REDARC PREPORUČUJE DA PUNJAČ INSTALIRA
KVALIFICIRANA OSOBA.
1. Ako trebate zamijeniti pomoćnu bateriju, provjerite podatke o proizvođaču za bateriju i provjerite da napon “Maksimalni”
odabranog prola ne prelazi maksimalni napon punjenja koji preporučuje proizvođač. Ako je maksimalni napon previsok
za vaš tip baterije, odaberite drugi prol punjenja.
2. Kada koristite punjač baterije za punjenje litij-željezne fosfatne baterije, prikladne su samo baterije s ugrađenim
sustavom za upravljanje baterijama s ugrađenom zaštitom od prenapona i naponom te balansiranje ćelija.
TEHNIČKI PODACI
Broj dijela BCDC1225-XXX BCDC1240-XXX
Kontinuirana trenutna vrijednost 25A 40A
Vrijednost osigurača ulaza vozila
40A (Nije dostavljeno)
REDARC FK40 preporučeno
60A (Nije dostavljeno)
REDARC FK60 preporučeno
Vrijednost izlaznog osigurača
Izlazna snaga 375W 600W
Raspon ulaznog napona vozila
*1
9-32V
Solarni ulazni naponski domet
*1
9-32V (samo neregulirano)
Vrsta izlaznog akumulatora
Standardna olovna kiselina, sadržaj kalcija, gel, AGM ili samo
LiFePO
4
Prol punjenja A B C Li
- Maksimalni napon
*1
14.6V 15.0V 15.3V 14.5V
- Održivi napon
*1
13.3V 13.6V
Opterećenje bez struje <100mA
Struja u fazi mirovanja <8mA
Radna temperatura -15°C to 80°C / 5°F to 175°F
Minimalni O / P napon akumulatora 0.1V
Težina 0.9kg / 2lb
Dimenzije 165x120x37mm
Garancija 2 godine
Standardi ECE Reg. 10
*1
Navedeni naponi su ± 100mV
FUNKCIJA PROIZVODA
BCDC1225-XXX / BCDC1240-XXX je trostupanjski 12-voltni DC-DC punjač
akumulatora koji radi na alternatorskom ulazu od 12V ili 24V i, ako vaš uređaj ima žutu
žicu, neregulirani 12V ulaz solarne ploče. Ulazni napon BCDC1225-XXX
/ BCDC1240-XXX može biti iznad, ispod ili jednak izlaznom naponu, što ga čini idealnim
za punjenje pomoćnog akumulatora od 12V gdje udaljenost od glavnog akumulatora
može prouzročiti značajan pad napona. BCDC1225-XXX / BCDC1240-XXX je također
dizajniran za izoliranje glavnog akumulatora od pomoćnog akumulatora, kako bi se
izbjeglo prekomjerno pražnjenje glavnog akumulatora.
Ploča zaslona
Na prednjoj ploči nalazi se 7 LED dioda za prikaz prola i stanja punjenja.
Slika 1 - prednje ploče varijanti BCDC1225-XXX i BCDC1240-XXX
LED diode prola punjenja
Punjači akumulatora u vozilu imaju 4 različita prola punjenja koji su dizajnirani tako da
odgovaraju zahtjevima punjenja akumulatora. Preporučuje se da pogledate specikacije
za punjenje koje je naveo proizvođač akumulatora i tablicu temperature ugradnje u
nastavku (slika 1)
2) prije odabira prola za instalaciju.
Odabrana LED lampica prola će biti upaljena dok je jedinica uključena i puni se.
Trepereća LED dioda prola označava da je uređaj u stanju mirovanja i da se NE puni.
Mjesto pomoćne baterije
Maksimalni napon
akumulatora
Specikacija
U vozilu U motoru
14.6 A A
15.0 B A
15.3 C B
14.5 (LiFePO
4
) Li Nije preporučljivo
Slika 2 - Odabir prola punjenja
Provjerite podatke proizvođača akumulatora provjerite da “Maksimalni” napon odabranog
prola ne prelazi maksimalni napon punjenja koji preporučuje proizvođač. Ako je maksimalni
napon previsok za vaš tip akumulatora, odaberite drugi prol punjenja.
FUNKCIJA PROIZVODA
LED diode stanja punjenja
LED diode stanja punjenja ukazuju korisniku koji su ulazi dostupni i koja je faza procesa
naplate trenutno u tijeku.
LED diode solarnog napajanja i vozila
Jedinice s ŽUTOM žicom imaju ugrađeni MPPT solarni regulator.
LED diode solarnog napajanja i vozila će biti uključene kada je ulaz dostupan, a koristi
se i isključen kada ulaz nije dostupan ili nije u uporabi.
Ako su obje LED diode uključene, oba ulazna izvora su dostupna i koriste se.
Jedinice s MPPT regulatorima koriste tehnologiju Green Power Priority. To znači da će
jedinica uvijek napajati što je više moguće energije iz solarnog ulaza prije nego što to
dopuni snagom iz ulaznog vozila, do maksimalne izlazne snage jedinice ili je potreban
akumulator u to vrijeme.
LED dioda
LED dioda označava stupanj prola napajanja. Kod bilo kojeg odabranog prola punjač
će isporučiti 3-stupanjski prol punjenja s fazama ubrzanog pojačanog jpunjenja,
upijanja i održavanja.
Slika 3 prikazuje LED sekvence koje ukazuju na ove faze, a Slika 4 objašnjava proces
punjenja.
LED redoslijed Faza punjenja (Litij)
Isključeno / nema izlaza
Stalno
Pojačavanje (stalna struja)
2 sekunde
Apsorpcija (konstantni napon)
2 sekunde
Održavanje
Slika 3 - Redoslijed LED faza punjenja
Proces punjenja
Napon
FloatAbsorptionBoost
Struja
Proces punjenja
Slika 4 - Proces punjenja
Kada se punjač uključi, premjestit će se u stupanj Boost (pojačano punjenje). Faza Boost
održava konstantnu struju sve dok napon akumulatora ne dosegne svoj apsorpcijski
napon. Struja u stupnju Boost može varirati tijekom rada kako bi se održala sigurna
radna temperatura ili kako bi se ograničila razlika između ulaznih i izlaznih napona.
Zatim će punjač prijeći na stupanj apsorpcije-upijanja koji održava konstantnu razinu
napona za unaprijed određeni vremenski period ili dok struja koju povlači izlazna
baterija ne padne na manje od 4A tijekom 30 sekundi; nakon čega će punjač ući u
fazu održavanja.
Faza održavanja održava 13.3V (13.6V za LiFePO
4
) na izlaznom akumulatoru, držeći
ga punim. Time se sprječava samopražnjenje akumulatora ili opterećenja koja se
primjenjuju na akumulator. Kada se napon akumulatora izgubi, punjač se vraća u stupanj
Boost (pojačano punjenje).
Uređaj ima način testiranja akumulatora koji se javlja svakih 100 sekundi. Način
testiranja dizajniran je kako bi se provjerilo jesu li uvjeti ulaza još uvijek ispunjeni i
provjerava prisutnost akumulatora na izlazu jedinice. Ova značajka je dizajnirana za
zaštitu akumulatora od prekomjernog pražnjenja i zaštitu vozila i ožičenja u slučaju
oštećenja izlaznog priključka. Tijekom niske izlazne trenutne situacije (na primjer, u fazi
održavanja) test akumulatora može potrajati do 60 sekundi.
FUNKCIJA PROIZVODA
Pragovi uključivanja/isključivanja
Ulaz 12V ulaz u vozilu 24V ulaz u vozilu Solarni
Postavke ul-
aznog okidača
Stand-
ardno
Niski
napon
Stand-
ardno
Niski
napon
nema
Ulaz otvorenog
kruga
Niskonaponski
uvjeti*
1
Uključivanje
IZNAD
13.2V 12.0V 26.4V 24.0V 9.0V
Isključivanje
ISPOD
12.7V 11.9V 25.4V 23.8V 9.0V
Ulazna opterećenja
Uvjeti niskog
napona*
2
Ispovremeno
Isključivanje
ISPOD
8.0V 16.0V 9.0V
Isključivanje
nakon 20s
ISPOD
9.0V 18.0V NEMA
Ulaz Prekid napona
Uključivanje
ISPOD
15.5V 32.0V
Ispovremeno
Isključivanje
IZNAD
16.0V 32.5V 33.0V
Isključivanje
nakon 20s
IZNAD
15.6V 32.1V NEMA
Izlaz Pod prekidom
napona*
1
Isključivanje ako je izlazna baterija <0.1V
*
1
Testirano svakih 100 sekundi.
*
2
Stalno testirano.
Postoji najviše 20 sekundi odgode prije nego punjač proizvede izlaz u bilo kojem
trenutku kada se izvor uvede u sustav, što omogućuje jedinici optimalno dijeljenje ulaza
i učinkovitu izolaciju akumulatora.
Kodovi pogrešaka
U slučaju greške u instalaciji uređaja, bilo na akumulatoru ili solarnoj ploči, SVE LED
diode na uređaju će treptati kako bi označile vrstu pogreške. Treptajuće sekvence
opisane su u donjoj tablici.
Stanje LED diode Opis
1 bljesak (1 bljesak i 3.5 sekundi isključeno) Unutarnja greška hardvera
2 bljeska (2 bljeska nakon čega slijedi
isključivanje za 3.5 sekunde)
Jedinica pod greškom temperature
3 bljeska (3 bljeska i 3.5 sekundi isključeno) Greška prekomjerne temperatre
4 bljeska (4 bljeska nakon čega slijedi
isključivanje za 3.5 sekunde)
Pogreška izlazne baterije (previsoka voltaža)
5 bljesaka (5 bljesaka i 3.5 sekundi isključeno) Ulaz ispod napona (akumulator)
6 bljesaka (6 bljesaka i 3.5 sekundi isključeno) Ulazni napon iznad voltaže (baterija ili
solarna ploča)
