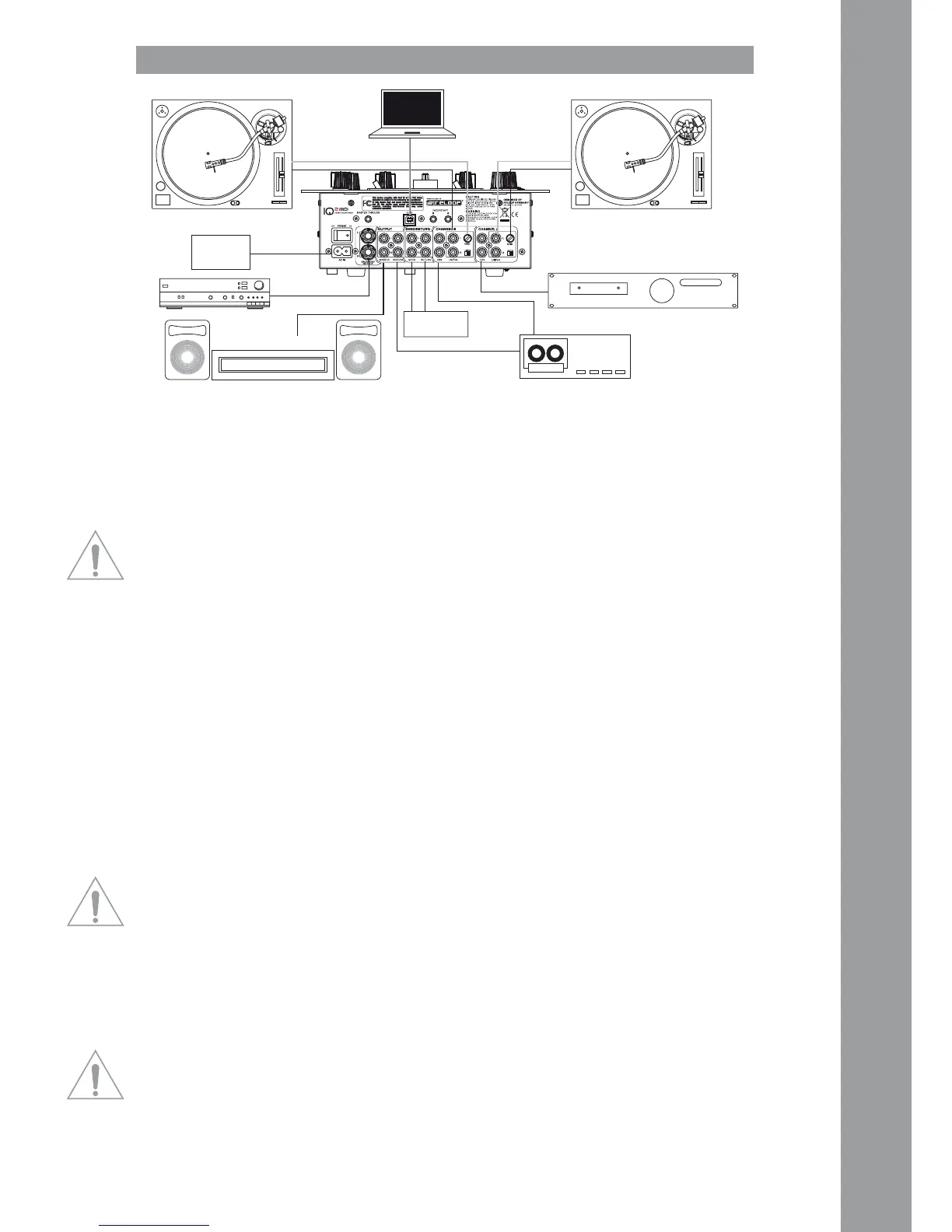

La console Reloop IQ2 MIDI est équipée d‘une interface audio professionnelle intégrée avec 24
bits/96 kHz. L‘utilisation d‘une carte son PC externe ou intégrée n‘est donc pas nécessaire. Veuillez
trouver ci-dessous une liste des branchements pouvant être réalisés :
2.1 Raccorder les sources Line (lecteur de cédérom, MD, etc.) et votre platine vinyle avec les prises
d‘entrées pour les canaux A et B -31-. Pour raccorder la platine sur la prise Phono, il faut régler
l‘affectation Phono/Line pour les canaux A + B -30- en position „PH“; si vous désirez raccorder des
sources Line à ces prises, régler l‘affectation Phono/Line -30- en position „LN“.

2.2 Raccorder le câble de terrage de votre platine vinyle aux vis de terrage GND -29- de la console.
2.3 Brancher le microphone sur la prise d‘entrée du microphone -39-.
2.4 Brancher le casque sur la prise d‘entrée du casque 1 (6,3 mm jack) -44-. Vous pouvez aussi bran-
cher un deuxième casque sur la prise d‘entrée de casque 2 (3,5 mm jack) -45-.
2.5 Raccorder par exemple un lecteur MP3 avec l‘entrée AUX (3,5 mm jack) -38-. Si vous désirez lire
des pistes de votre lecteur MP3 par la console, le sélecteur du signal d‘entrée -6- doit être actionné,
jusqu‘à ce que l‘afchage de sélection du signal d‘entrée -49- indique „AUX“.
2.6 Raccorder les prises de sortie pour le signal Send -33- aux prises d‘entrée de votre unité d‘effet
ou échantillonneur. Raccorder la sortie de votre unité d‘effet ou échantillonneur aux prises d‘entrée
pour le signal Return -32-.
2.7 Le cas échéant, raccorder le câble e démarrage curseur de votre lecteur de cédérom aux prises
d‘entrée pour la fonction de démarrage curseur -28-.
2.8 Raccorder le cas échéant une deuxième console de mixage au Master-Through -51- de votre Re-
loop IQ2 MIDI. Le signal de sortie Master sera alors routé sans amplication.


2.9 Le cas échéant, raccordez votre chaîne avec la sortie Master (coaxiale) -35- ou avec la sortie
symétrique Master (6,3 mm jack) -36-.
2.10 Le cas échéant, raccordez votre chaîne avec la sortie Master (coaxiale) -35- ou avec la sortie
symétrique Master (6,3 mm jack) -36-.
2.11 Raccordez le port USB -48- avec un port USB libre de votre système, pour pouvoir entièrement
utiliser la Reloop IQ2 MIDI en tant qu‘interface audio/MIDI.

2.12 Brancher le câble secteur sur la prise d‘entrée pour le câble secteur -26-. Brancher la che du
câble secteur sur une prise de courant.
Turntable
PC / MAC
Sound System
TapeDeck
CDPlayer
Power
Supply
Final Amplifier
Effect Device
Turntable
The LN/PH2
switch has to be put
in the PH2 position.
The LN/PH1
switch has to be put
in the PH1 position.
