Der Reloop IQ2 MIDI besitzt ein integriertes professionelles Audio-Interface mit 24-bit/96 kHz. So-
mit ist eine weitere externe oder integrierte PC-Soundkarte nicht nötig. Im Folgenden nden Sie
eine Auistung der Anschlüsse, die Sie vornehmen können:
2.1 Verbinden Sie Ihre Line-Quellen (CD-Player, MD-Player, etc.) und Ihre Plattenspieler mit den Ein-
gangsbuchsen für Kanal A und B -31-. Wenn Sie an die Phono-Buchse Plattenspieler anschließen
möchten, so stellen Sie die Phono/Line-Zuweisung für die Kanäle A + B -30- in die Position „PH“;
möchten Sie an diese Buchsen Linequellen anschließen, so stellen Sie die Phono/Line Zuweisung
-30- in die Position „LN“.
2.2 Verbinden Sie die Erdungskabel Ihrer Plattenspieler mit den GND-Erdungsschrauben -29- des
Mixers.
2.3 Verbinden Sie Ihr Mikrofon mit der Mikrofon-Eingangsbuchse -39-.
2.4 Verbinden Sie Ihren Kopfhörer mit dem Eingang -44- (6,3 mm Klinke). Verbinden Sie alternativ
bzw. bei Bedarf einen zweiten Kopfhörer mit dem Eingang -45- (3,5 mm Klinke).
2.5 Verbinden Sie beispielsweise einen MP3-Player mit dem AUX-Eingang (3,5 mm Klinke) -38-.
Wenn Sie Tracks Ihres MP3-Players über den Mixer abspielen wollen, so muss der Eingangssignal-
Wahlschalter -6- solange betätigt werden, bis auf der Eingangssignal-Auswahlanzeige -49- „AUX“
angezeigt wird.
2.6 Verbinden Sie die Ausgangsbuchsen für das Send-Signal -33- mit den Eingangsbuchsen Ihres
Effektgerätes bzw. Samplers. Verbinden Sie den Ausgang Ihres Effektgerätes bzw. Samplers mit den
Eingangsbuchsen für das Return-Signal -32-.
2.7 Verbinden Sie gegebenenfalls die Faderstart-Kabel Ihrer CD-Player mit den Eingangsbuchsen für
die Faderstart-Funktion -28-.
2.8 Verbinden Sie gegebenenfalls einen zweiten DJ-Mixer mit dem Master-Through -51- Ihres Reloop
IQ2 MIDI. Das Master-Ausgangssignal wird hierrüber unverstärkt weitergeleitet.
2.9 Verbinden Sie Ihre Anlage, je nach Bedarf, mit dem Master-Ausgang (Cinch) -35- oder mit dem
symmetrischen Master-Ausgang (6,3 mm Klinke) -36-.
2.10 Verbinden Sie ein Aufnahmemedium Ihrer Wahl mit dem Record-Ausgang (Cinch) -34-.
2.11 Verbinden Sie den USB-Anschluss -48- mit einem freien USB-Port Ihres Systems, um den Reloop
IQ2 MIDI als vollwertiges Audio/MIDI-Interface zu nutzen.
2.12 Verbinden Sie das Netzkabel mit der Eingangsbuchse für das Netzkabel -26-. Schließen Sie das
Netzkabel an Ihre Steckdose an.

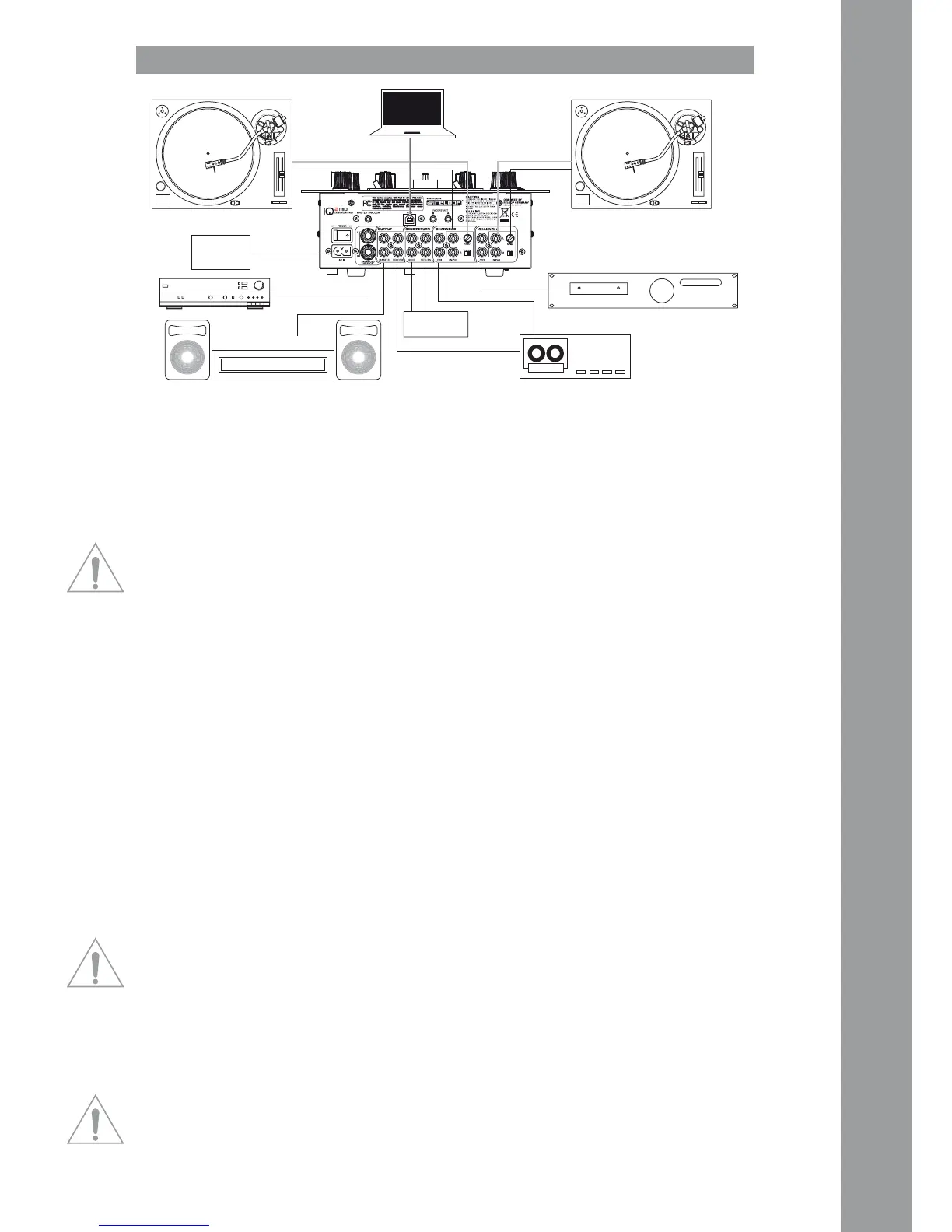

Plattenspieler
PC / MAC
Stereoanlage
TapeDeck
CDPlayer
Stromver-
sorgung
Endstufe
Effektgerät
Plattenspieler
Bringen Sie den
LN/PH2 Schalter
in die PH2 Position.
Bringen Sie den
LN/PH1 Schalter
in die PH1 Position.
