5.1 • Montage
L’Healthbox
®
II peut être fixé à un mur par 4 vis au moyen des trous de fixation intégrés dans
la base du boîtier du ventilateur.
• L’appareil peut être fixé au mur avec des vis adaptées au support, Fixez de préférence à l’abri
des vibrations sur un mur massif avec une masse minimale de 100 kg/m². Il est préférable
d’utiliser du matériel qui affaiblit les vibrations entre l’unité et le mur de montage. En cas de
fixation au mur il faut veiller à ce que l’appareil soit placé à niveau.
5.2 • Installation du Cbase
®
: montage au mur/plafond
• Choisissez l’emplacement dans un local technique ou autre (à proximité de l’extracteur de
toiture/ mural) où l’unité de ventilation peut être installée et le raccordement au réseau de
conduits peut être réalisé simplement.
• Le conduit d’extraction vers l’extérieur doit avoir un ø150 mm et être limité à 3 m maximum
dans une habitation.
• L’installation doit être prévue de manière à pouvoir limiter au maximum les courbes dans le
réseau des conduits.
• Placez de préférence le ventilateur au grenier au-dessus des pièces “humides” comme la salle
de bains, les toilettes, pas au-dessus de la chambre à coucher pour limiter la transmission
éventuelle de bruit.
• Positionnez le ventilateur au centre par rapport aux pièces à ventiler de sorte que les longueurs
des conduits soient distribuées de manière la plus homogène possible.
• Les conduits d’extraction ont un diamètre minimum de 80 mm, pour des débits > 50 m³/h,
lediamètre standard est de 125 mm.

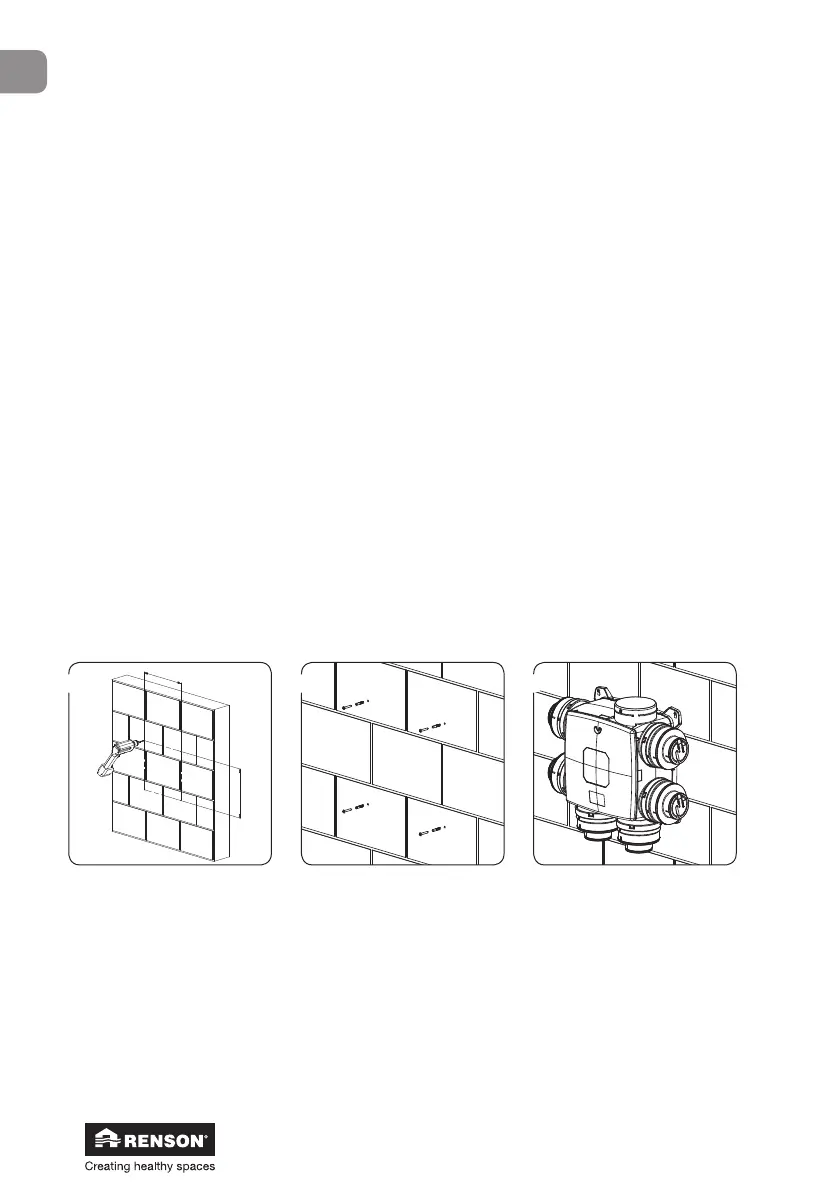

Placez la plaque de base
de Cbase
®
contre le mur et
marquez les trous de vis (le
mur doit avoir une masse
minimale de 100 kg/m²
pour éviter la transmission de
bruit).
Montez les chevilles et les
vis (adaptées au type de sur-
face) sur le mur. Veillez à ce
que la tête de la vis dépasse
de ± 7 mm.
Suspendez l’unité de venti-
lation aux vis prémontées.
Veillez à ce que la bouche
d’expulsion soit placée dans
la direction de la sortie en
toiture !
320
➊ ➋ ➌
