6 • Elektrische aansluiting
Kies 3 posities uit 1-5
(1:5 performantie curves)

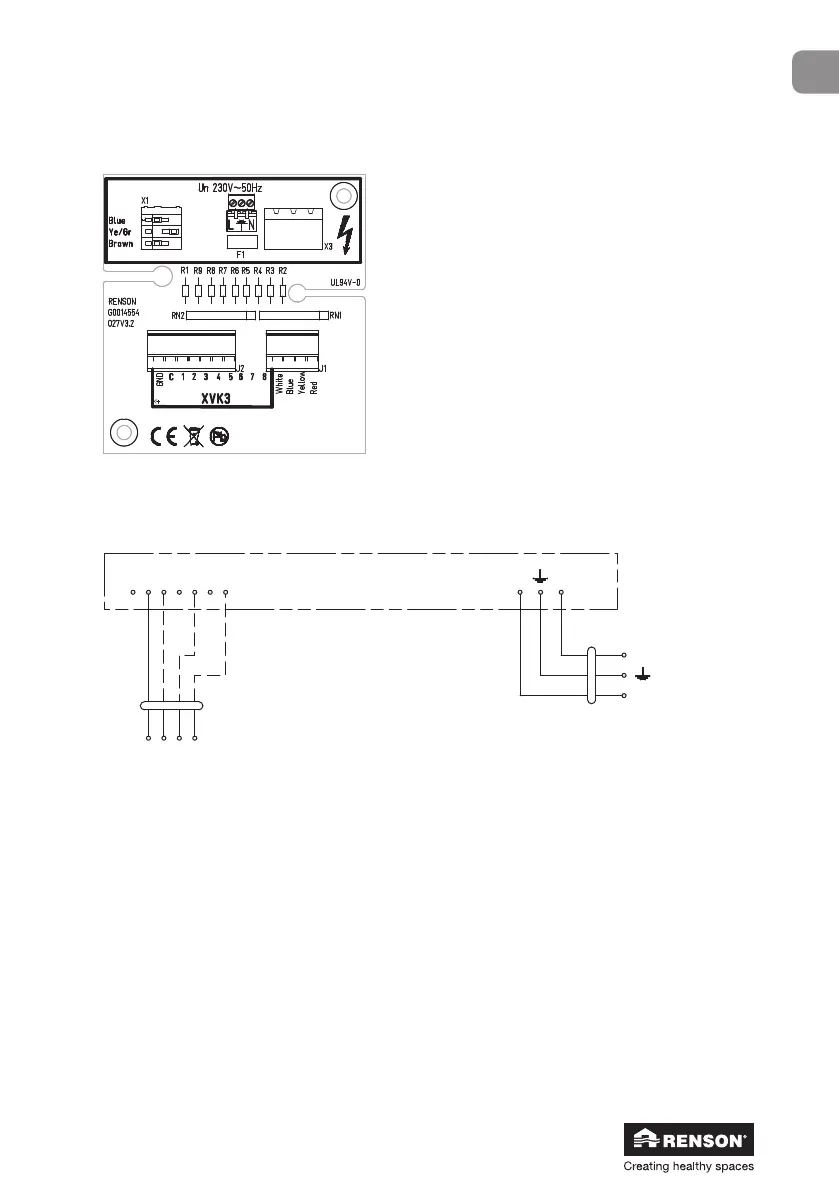

6.1 • Aansluiting met 3 standen-schakelaar
Meet na of het gewenste debiet gehaald wordt met de gekozen configuratie.
Pas indien nodig de schakeling aan en kies een lagere/hogere drukcurve uit.
Maximum één bedieningsschakelaar per Cbase
®
aansluiten.
Stand 1: 1.6V
Stand 2: 2.81V
Stand 3: 4V
Stand 4: 5.21V
Stand 5: 6.43V
C 1 2 3 4 5 6 7 8
GND
N L
C 1 2 3
XVK3
Max 1,5mm²
Max 0,5mm²
L
N
230V ~ 50Hz
