Renson Cbase - 6 Raccordement Électrique; Raccordement À Linterrupteur À 3 Positions

22
Cbase
®
fr
6 • Raccordement électrique
Choisissez 3 positions de 1-5
(1-5 courbes de pression)

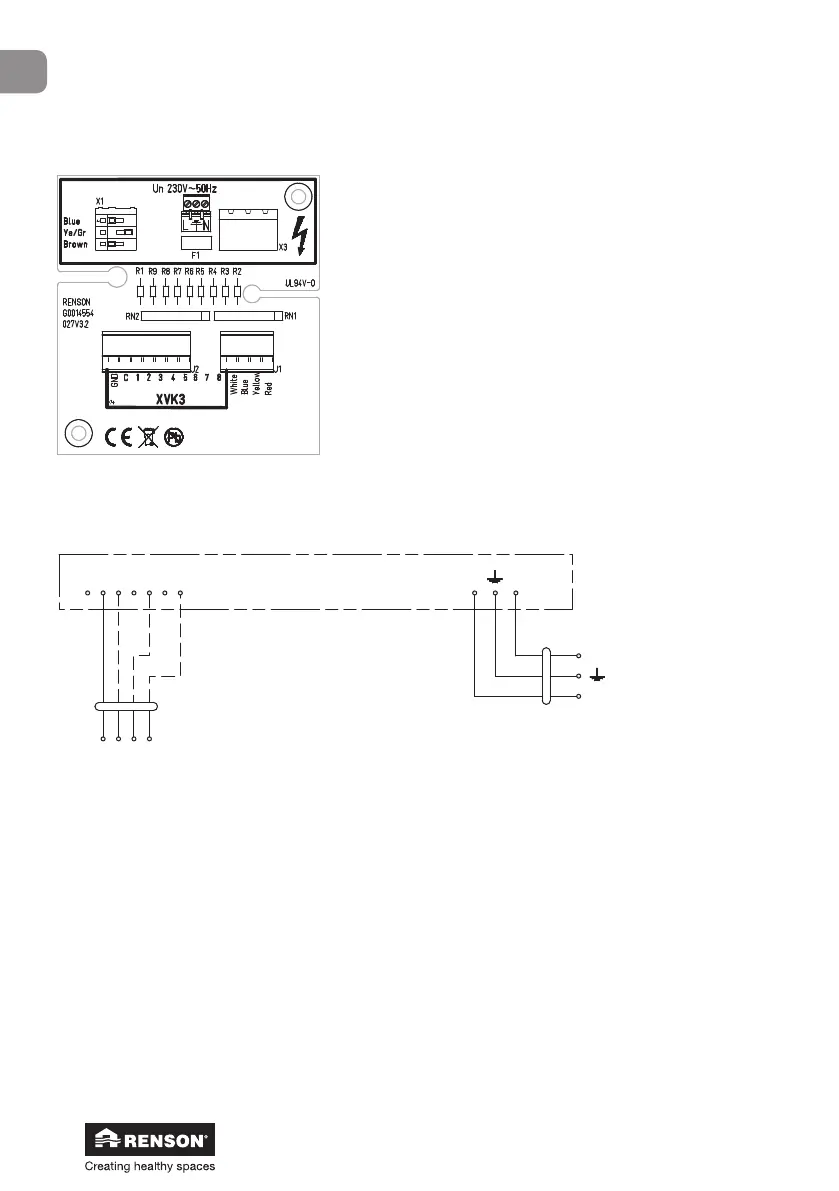

6.1 • Raccordement à l’interrupteur à 3 positions
Mesurez si le debit souhaite est obtenu avec la configuration choisie.
Adaptez si necessaire le branchement et choisissez une courbe de pression plus basse/plus haute.
Connectez maximum un interrupteur par Cbase
®
.
Position 1: 1.6V
Position 2: 2.81V
Position 3: 4V
Position 4: 5.21V
Position 5: 6.43V
C 1 2 3 4 5 6 7 8
GND
N L
C 1 2 3
XVK3
Max 1,5mm²
Max 0,5mm²
L
N
230V ~ 50Hz
