21
Cbase
®
fr

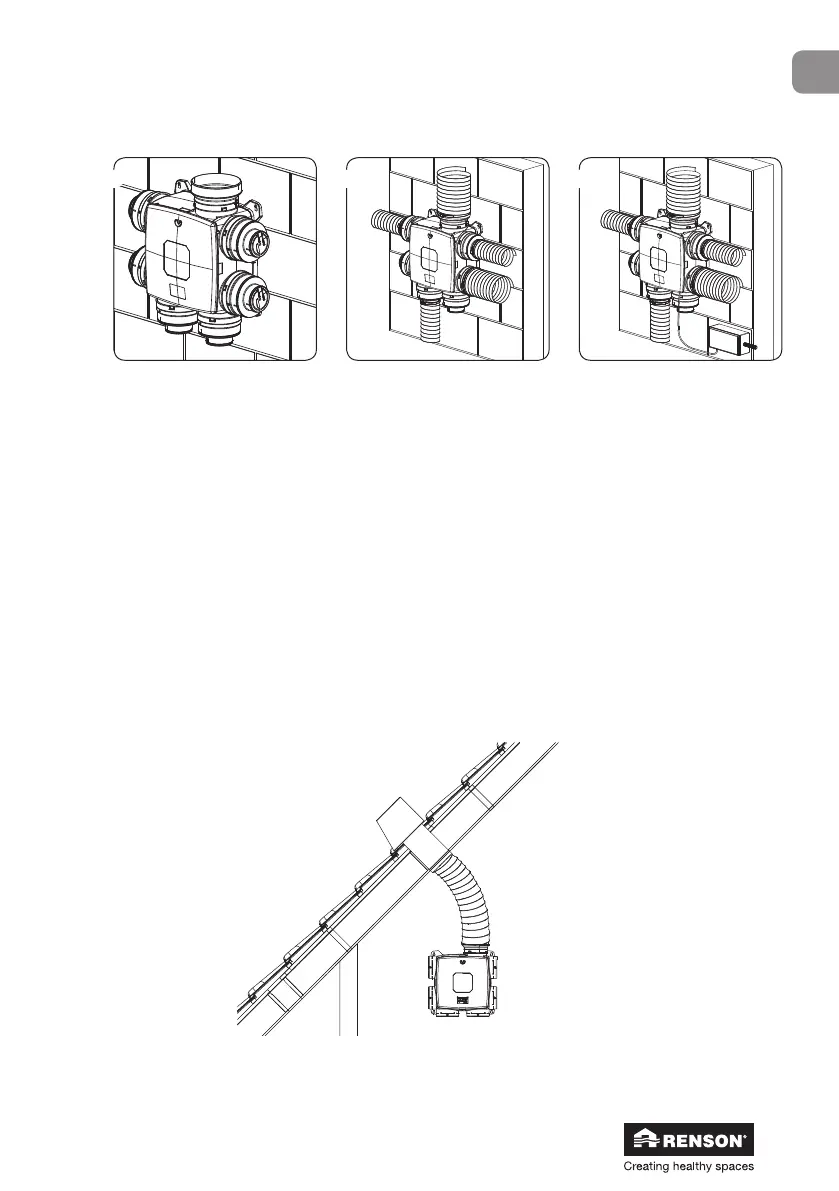

5.4 • Montage de la sortie en toiture
Installez une sortie en toiture (maximum 10Pa de perte de pression sous 250 m³/h) ou une grille
murale (type grille de surpression ou grille de sortie en façade) avec un raccordement rond de
Ø125 mm (EX325MC Ø150 mm) le plus près possible (< 2 m) du ventilateur.
Reliez à la bouche d’expulsion du ventilateur au moyen d’un conduit flexible de diamètre
125/150 mm avec un collier de serrage.
< 2 m
5.3 • Montage de l’unité de ventilation
Placez les bouchons/réduc-
tions sur l’unité de ventilation
et coupez-les au diamètre
voulu (Ø80 mm / Ø125 mm).
Fermez les autres points
d’extraction au moyen des
couvercles fournis.
Raccordez les conduits aux
bouchons/réductions.
Utilisez les colliers de serrage.
Dévissez le couvercle
du boîtier du ventilateur.
Débranchez l’alimentation !
Veillez à ce que le courant
soit coupé. Raccordez le
câble pour l’interrupteur à 3
positions selon le schéma de
câblage (section 6.1).
➍ ➎ ➏
