33
Cbase
®
de
5.1 • Montage
Die Cbase
®
kann mit 4 Schrauben mittels der in der Lüftergehäuseplatte integrierten Bohrungen
an einer Wand befestigt werden.
• Das Gerät kann mit den zum entsprechenden Untergrund passenden Schrauben an der Wand
befestigt werden, vorzugsweise schwingungsfrei an einer massiven Wand mit mindestens
100 kg Masse/m² montieren. Am besten wird schwingungsdämpfendes Material zwischen
dem Gerät und der Montagewand verwendet. Bei einer Wandmontage muss das Gerät
horizontal angebracht werden.
5.2 • Cbase
®
-Anbringung: Wand-/Deckenmontage
• Den Technikraum oder jeden anderen Raum als Aufstellungsort wählen (in der Nähe der
Dach-/Mauerdurchführung), dort, wo die Lüftereinheit angebracht und an die Rohrleitungen
auf einfache Art und Weise angeschlossen werden kann.
• Abluftleitung ø150 mm und bis auf 3 Meter in einer Wohnung beschränken.
• Die Lüftungsanlage so einbauen, dass die Leitungen mit möglichst wenigen Bögen
angeschlossen werden können.
• Den Lüfter vorzugsweise auf einem Dachboden, oberhalb eines „Nassraums“, wie
Badezimmer, Toiletten usw. und nicht über einem Schlafzimmer anbringen, um eine eventuelle
Geräuschübertragung zu vermeiden.
• Den Lüfter möglichst zentral in Bezug auf die zu ventilierenden Räume anbringen, um so die
Rohrlängen möglichst gleichmäßig zu verteilen.
• Saugleitungen weisen mindestens ø80 mm bei Förderleistungen von > 50 m³/h auf,
wobei der Standard ø125 mm beträgt.

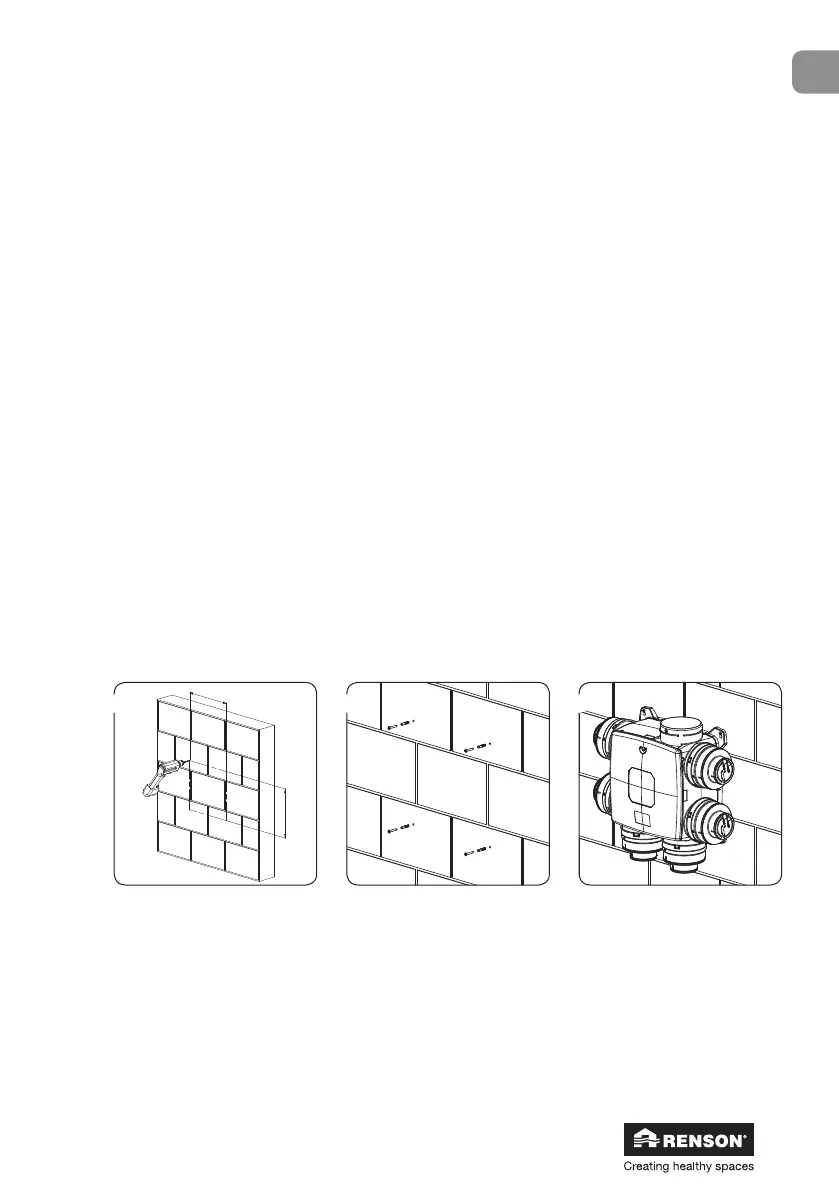

Die Bodenplatte der Cbase
®
an die Wand anlegen
und die Schraubenlöcher
markieren (die Wand muss
mindestens 100 kg Masse/
m² aufweisen, um eine
Geräuschübertragung zu
vermeiden).
Wanddübel anbringen und
an die Wand (passend zum
Untergrund) anschrauben.
Dafür sorgen, dass der
Schraubenkopf um ± 7 mm
herausragt.
Die Lüftereinheit über die 4
vormontierten Schrauben
montieren. Darauf achten,
dass das Abluftrohr in
Richtung zum Dachabzug
angebracht wird!
320
➊ ➋ ➌
