Revox B790 Service Manual

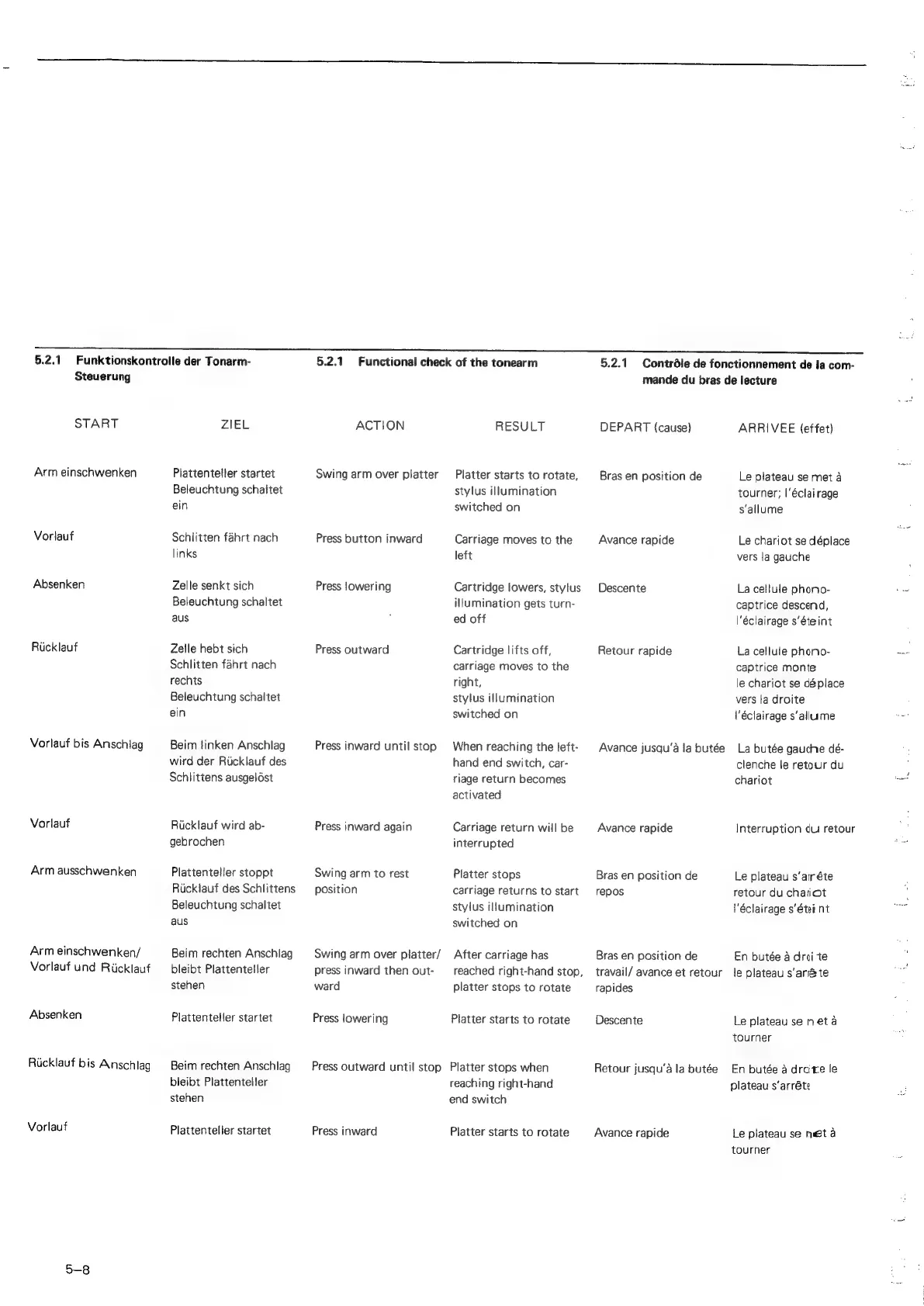

5.2.1
Steuerung
START
Arm einschwenken
Vorlauf
Absenken
Ricklaut
Vorlauf bis Anschlag
Vorlauf
Arm ausschwenken
Arm einschwenken/
Vorlauf und Ricklauf
Absenken
Ricklauf
bis
Anschlag
Vorlauf
Funktionskontrolle der Tonarm-
ZIEL
Plattenteller startet
Beleuchtung schaltet
ein
Schlitten fahrt nach
links
Zelle senkt sich
Beleuchtung schaltet
aus
Zelle hebt sich
Schlitten fahrt nach
rechts
Beleuchtung schaitet
ein
Beim linken Anschlag
wird der Rucklauf des
Schlittens ausgeldst
Rucklauf wird ab-
gebrochen
Plattenteller stoppt
Rucklaut des Schlittens
Beleuchtung schaltet
aus
Beim rechten Anschlag
bleibt Plattenteller
stehen
Plattenteller startet
Beim rechten Anschlag
bleibt Plattenteller
stehen
Plattenteller startet
5.2.1
ACTION
Swing arm over platter
Press button inward
Press lowering
Press outward
Press inward until stop
Press inward again
Swing arm to rest
position
Swing arm over platter/
press inward then out-
ward
Press lowering
Press outward until stop
Press inward
Functional check of the tonearm
RESULT
Platter starts to rotate,
stylus illumination
switched on
Carriage moves to the
left
Cartridge lowers, stylus
illumination gets turn-
ed off
Cartridge lifts off,
carriage moves to the
right,
stylus illumination
switched on
When reaching the left-
hand end switch, car-
riage return becomes
activated
Carriage return will be
interrupted
Platter stops
carriage returns to start
stylus illumination
switched on
After carriage has
reached right-hand stop,
platter stops to rotate
Platter starts to rotate
Platter stops when
reaching right-hand
end switch
Platter starts to rotate
5.2.1
Contrdle de fonctionnement de ta com-
mande du bras de lecture
DEPART {cause}
Bras en position de
Avance rapide
Descente
Retour rapide
Avance jusqu’a la butée
Avance rapide
Bras en position de
repos
Bras en position de
travail/ avance et retour
rapides
Descente
Retour jusqu’a la butée
Avance rapide
ARRIVEE (effet)
Le plateau se met a
tourner; I‘éclairage
s‘allume
Le chariot se déplace
vers la gauche
La cellule phono- _
captrice descend,
'éclairage s’éteint
Lacellulephono- =
captrice monte
le chariot se déplace
vers ta droite
\'éclairage s‘allume we
La butée gauche dé-
clenche le retour du
chariot
Interruption du retour
Le plateau s‘airéte
retour du chaiot
léclairage s’étei nt
En butée a droi te
le plateau s'aré te
Le plateau se neta
tourner
En butée a dro'te le
plateau s‘arréte
Le plateau se net a
tourner

Revox B790 Specifications

General

Drive System	Direct Drive
Tracking Force	Adjustable
Speeds	33 1/3 and 45 rpm
Tonearm	Linear Tracking
Cartridge	Optional: Ortofon M20E Super
Wow and Flutter	<0.05% DIN
