Revox B790 Service Manual

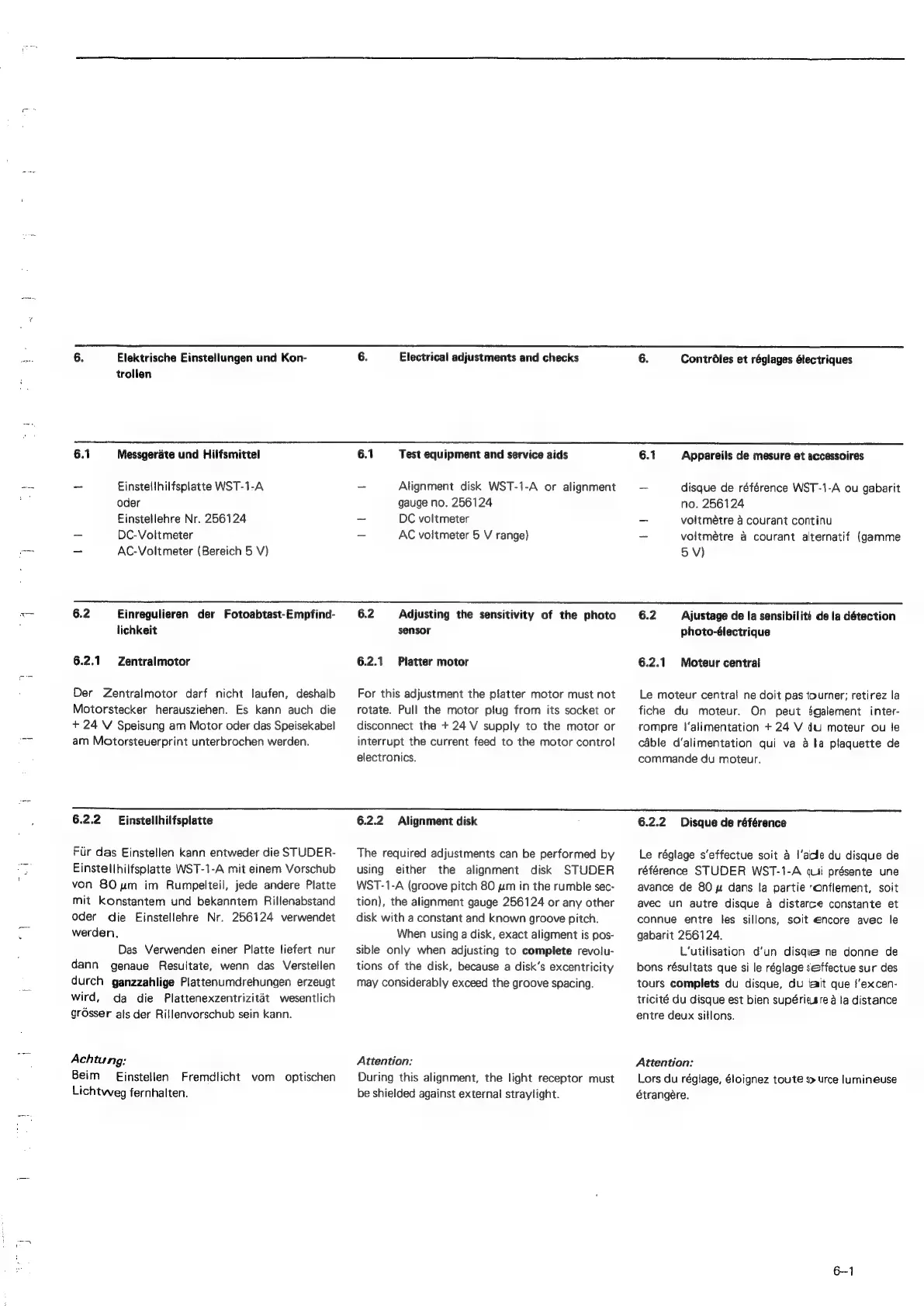

6. Elektrische Einstellungen und Kon-
trollen
6. Electrical adjustments and checks
6. Contrdles et réglages électriques
6.1 Messgerate und Hilfsmittel
_ Einsteilhilfsplatte WST-1-A
oder
Einstellehre Nr. 256124
- DC-Voltmeter
- AC-Voltmeter (Bereich 5 V)
6.1 Test equipment and service aids
- Alignment disk WST-1-A or alignment
gauge no. 256124
_ DC voltmeter
- AC voltmeter 5 V range}
6.1 Appareils de mesure et accessoires
_ disque de référence WST-1-A ou gabarit
no. 256124
- voltmétre a courant continu
_ voltmétre a courant alternatif (gamme
5V)
6.2 Einregulieren der Fotoabtast-Empfind-
lichkeit
6.2.1 Zentralmotor
Der Zentralmotor darf nicht laufen, deshalb
Motorstecker herausziehen. Es kann auch die
+ 24 V Speisung am Motor oder das Speisekabel
am Motorsteuerprint unterbrochen werden.
6.2 Adjusting the sensitivity of the photo
sensor
6.2.1 Platter motor
For this adjustment the platter motor must not
rotate. Pull the motor plug from its socket or
disconnect the + 24 V supply to the motor or
interrupt the current feed to the motor control
electronics.
6.2 Ajustage de la sensibilits de la détection
photo-électrique
6.2.1 Moteur central
Le moteur central ne doit pas tourner; retirez la
fiche du moteur. On peut également inter-
rompre l‘alimentation + 24 V du moteur ou le
cable d’alimentation qui va 4 ta plaquette de
commande du moteur.
tt
6.2.2 Einstellhilfsplatte
Fdr das Einstellen kann entweder die STUDER-
Einstellhilfsplatte WST-1-A mit einem Vorschub
von 804m im Rumpelteil, jede andere Platte
mit Konstantem und bekanntem Rillenabstand
oder die Einstellehre Nr. 256124 verwendet
werden.
Das Verwenden einer Platte liefert nur
dann genaue Resuitate, wenn das Verstellen
durch ganzzahlige Plattenumdrehungen erzeugt
wird, da die Plattenexzentrizitat wesentlich
grOsser als der Rillenvorschub sein kann.
Achtung:
Beim Einstellen Fremdlicht vom aptischen
Lichtweg fernhalten.
6.2.2 Alignment disk
The required adjustments can be performed by
using either the alignment disk STUDER
WST-1-A (groove pitch 80 xm in the rumble sec-
tion), the alignment gauge 256124 or any other
disk with a constant and known groove pitch.
When using a disk, exact aligment is pos-
sible only when adjusting to complete revolu-
tions of the disk, because a disk’s excentricity
may considerably exceed the groove spacing.
Attention:
During this alignment, the light receptor must
be shielded against external straylight.
6.2.2 Disque de référence
Le réglage s‘effectue soit a |’aide du disque de
référence STUDER WST-1-A qui présente une
avance de 80 yp dans la partie -onflement, soit
avec un autre disque 4 distance constante et
connue entre les sillons, soit encore avec le
gabarit 256124.
L'utilisation d'un disque ne donne de
bons résultats que si le réglage seffectue sur des
tours complets du disque, du iat que |’excen-
tricité du disque est bien supériasre a la distance
entre deux sillons.
Attention:
Lors du réglage, éloignez toute » urce lumineuse
étrangeére.
6-1

Revox B790 Specifications

General

Drive System	Direct Drive
Tracking Force	Adjustable
Speeds	33 1/3 and 45 rpm
Tonearm	Linear Tracking
Cartridge	Optional: Ortofon M20E Super
Wow and Flutter	<0.05% DIN
