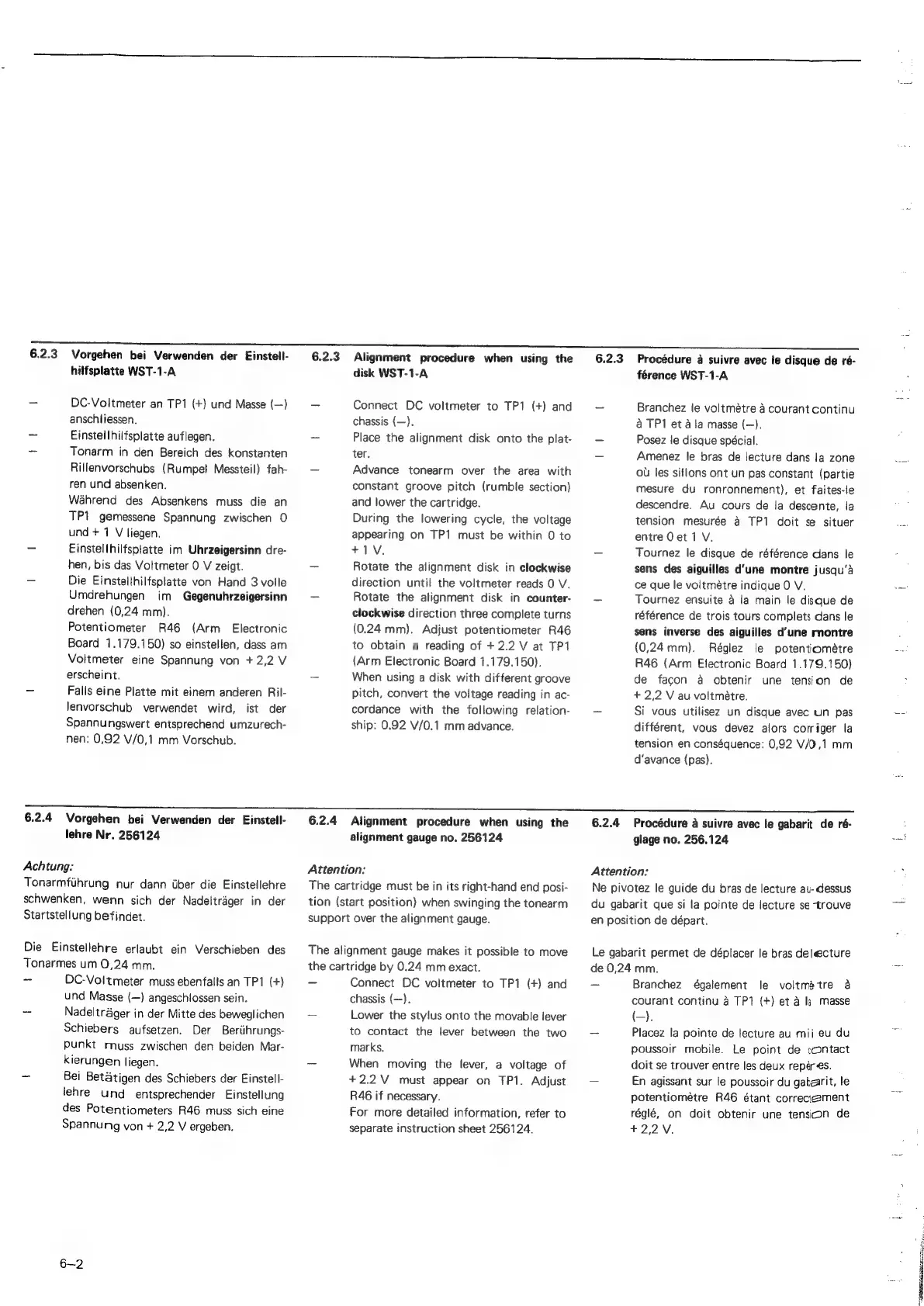

6.2.3
Vorgehen
bei
Verwenden
der
Einsteli-
hilfsplatte
WST-1-A
-
DC-Voltmeter
an
TP1
(+)
und
Masse
(—)
anschliessen.
~
Einstellhilfsplatte
auflegen.
_
Tonarm
in
den
Bereich
des
konstanten
Rillenvorschubs
(Rumpet
Messteil)
fah-
ren
und
absenken.
Wahrend
des
Absenkens
muss
die
an
TP1
gemessene
Spannung
zwischen
0
und
+
1
V
liegen.
-
Einstellhilfspiatte
im
Uhrzeigersinn
dre-
hen,
bis
das
Voltmeter
0
V
zeigt.
-
Die
Einstelthilfsplatte
von
Hand
3
volle
Umdrehungen
im
Gegenuhrzeigersinn
drehen
(0,24
mm).
Potentiometer
R46
(Arm
Electronic
Board
1.179.150)
so
einstellen,
dass
am
Voltmeter
eine
Spannung
von
+
2,2
V
erscheint.
-
Falls
eine
Platte
mit
einem
anderen
Ril-
lenvorschub
verwendet
wird,
ist
der
Spannungswert
entsprechend
umzurech-
nen:
0,92
V/0,1
mm
Vorschub.
6.2.4
Vorgehen
bei
Verwenden
der
Einstell-
lehre
Nr.
256124
Achtung:
Tonarmfthrung
nur
dann
iber
die
Einstellehre
schwenken,
wenn
sich
der
Nadeltrager
in
der
Startstellung
befindet.
Die
Einstellehre
erlaubt
ein
Verschieben
des
Tonarmes
um
0,24
mm.
-
DC-Voltmeter
muss
ebenfalls
an
TP1
(+)
und
Masse
(—)
angeschlossen
sein.
-
Nadeltrager
in
der
Mitte
des
beweglichen
Schiebers
aufsetzen.
Der
Bertihrungs-
punkt
muss
zwischen
den
beiden
Mar-
kierungen
liegen.
-
Bei
Betatigen
des
Schiebers
der
Einstell-
lehre
und
entsprechender
Einstellung
des
Potentiometers
R46
muss
sich
eine
Spannung
von
+
2,2
V
ergeben.
6.2.3
Alignment
procedure
when
using
the
disk
WST-1-A
_
Connect
DC
voltmeter
to
TP1
(+)
and
chassis
(—).
_
Place
the
alignment
disk
onto
the
plat-
ter.
-
Advance
tonearm
over
the
area
with
constant
groove
pitch
(rumble
section)
and
lower
the
cartridge.
During
the
lowering
cycle,
the
voltage
appearing
on
TP1
must
be
within
0
to
+1V.z
_
Rotate
the
alignment
disk
in
clockwise
direction
until
the
voltmeter
reads
0
V.
-
Rotate
the
alignment
disk
in
counter-
clockwise
direction
three
complete
turns
(0.24
mm).
Adjust
potentiometer
R46
to
obtain
a
reading
of
+
2.2
V
at
TP1
(Arm
Electronic
Board
1.179.150).
-
When
using
a
disk
with
different
groove
pitch,
convert
the
voitage
reading
in
ac-
cordance
with
the
following
relation-
ship:
0.92
V/0.1
mm
advance.
6.2.4
Alignment
procedure
when
using
the
alignment
gauge
no.
256124
Attention:
The
cartridge
must
be
in
its
right-hand
end
posi-
tion
(start
position)
when
swinging
the
tonearm
support
over
the
alignment
gauge.
The
alignment
gauge
makes
it
possible
to
move
the
cartridge
by
0.24
mm
exact.
-
Connect
DC
voltmeter
to
TP1
(+)
and
chassis
(—).
-
Lower
the
stylus
onto
the
movable
lever
to
contact
the
lever
between
the
two
marks.
-
When
moving
the
lever,
a
voltage
of
+2.2V
must
appear
on
TP1.
Adjust
R46
if
necessary.
For
more
detailed
information,
refer
to
separate
instruction
sheet
256124.
6.2.3
Procédure
a
suivre
avec
te
disque
de
ré-
férence
WST-1-A
_
Branchez
le
voltmétre
a
courant
continu
a
TP1
et
a
la
masse
(—).
-
Posez
le
disque
spécial.
_
Amenez
le
bras
de
lecture
dans
la
zone
ou
les
sillons
ont
un
pas
constant
(partie
mesure
du
ronronnement),
et
faites-le
descendre.
Au
cours
de
la
descente,
la
tension
mesurée
a
TP1
doit
se
situer
entre
Oet
1
V.
-
Tournez
le
disque
de
référence
dans
le
sens
des
aiguilles
d'une
montre
jusqu‘a
ce
que
le
voltmétre
indique
0
V.
-
Tournez
ensuite
a
la
main
le
disque
de
référence
de
trois
tours
complets
dans
le
sens
inverse
des
aiguilles
d’une
mnontre
(0,24mm).
Réglez
le
potentiométre
R46
(Arm
Electronic
Board
1.179.150)
de
facon
a
obtenir
une
tension
de
+
2,2
V
au
voiltmétre.
~
Si
vous
utilisez
un
disque
avec
un
pas
différent,
vous
devez
alors
corriger
la
tension
en
conséquence:
0,92
V/0,1
mm
d‘avance
(pas).
6.2.4
Procédure
a
suivre
avec
le
gabarit
de
ré-
glage
no.
256.124
Attention:
Ne
pivotez
le
guide
du
bras
de
lecture
au-
dessus
du
gabarit
que
si
la
pointe
de
lecture
se
trouve
en
position
de
départ.
Le
gabarit
permet
de
déplacer
le
bras
delecture
de
0,24
mm.
-
Branchez
également
le
voltmatre
a
courant
continu
a
TP1
(+)
et
a
lk
masse
(-).
-
Placez
la
pointe
de
lecture
au
mii
eu
du
poussoir
mobile.
Le
point
de
contact
doit
se
trouver
entre
les
deux
repés.
—
En
agissant
sur
le
poussoir
du
gataarit,
le
potentiomeétre
R46
étant
correctement
réglé,
on
doit
obtenir
une
tension
de
+
2,2
V.
i
