RHOSS Yardy EV3 - YardyDUCT2 Wiring Diagram and Key; YardyDUCT2 Wiring and Legend

51
Allegati / Enclosed Documents / Annexes / Anlagen / Anexos
YardyDUCT2
1234 879
M
65
- K - - B -
- A -
- V -
- O -
- N -
- R - - Y -
MV
CMV
14
1211 1310
KTM

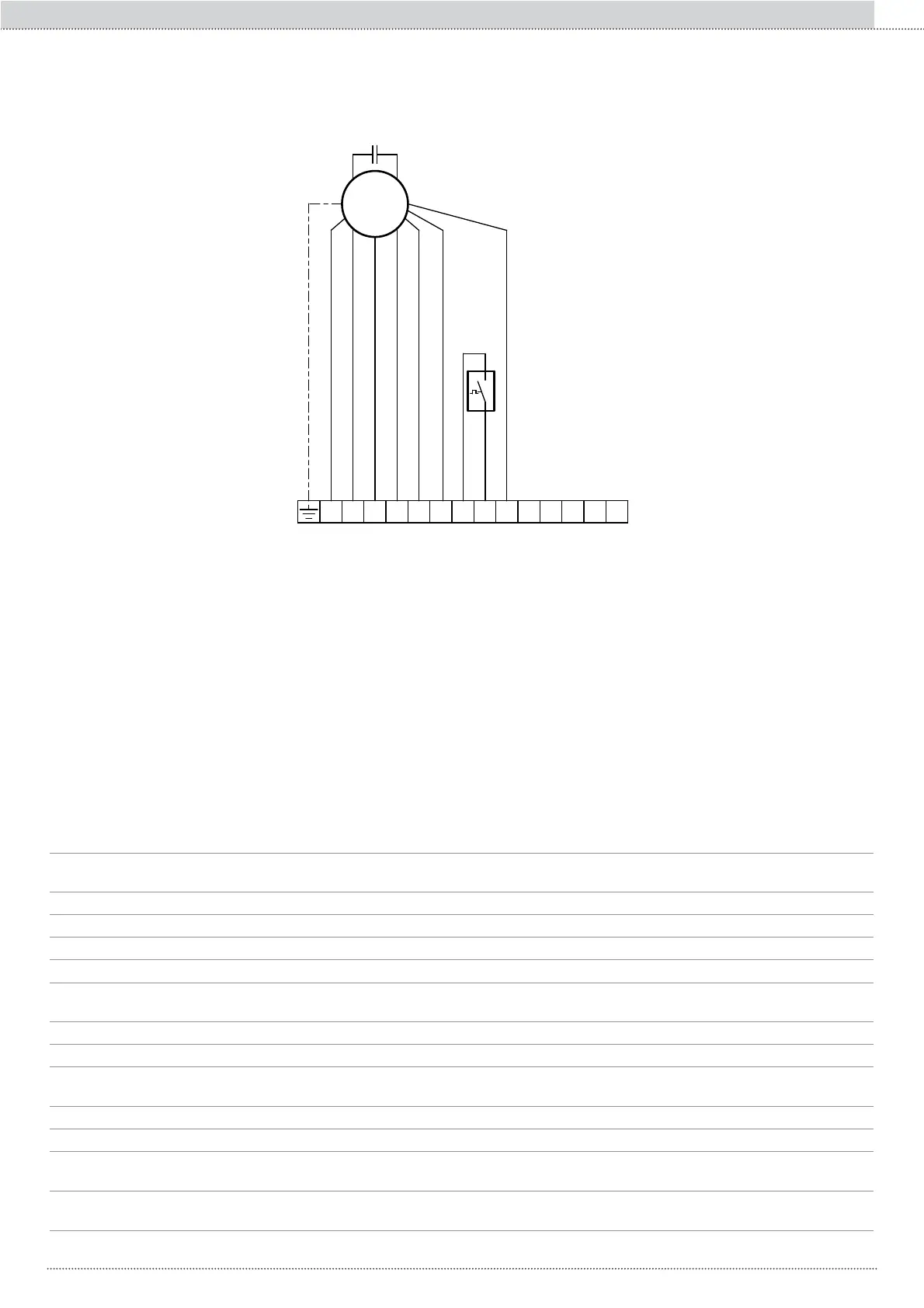

Legenda / Key / Légende / Legende / Leyenda
B Blu (comune) / Blu (common) / Bleu (en commun) / Blau (allgemein) / Azul (común)
K Nero (velocità I) (max) / Black (speed I) (max) / Noir (vitesse I) (max) / Schwarz (Geschwindigkeit I) (max) / Negro (velocidad
I) (máx.)
A Grigio (velocità II) / Grey (speed II) / Gris (vitesse II) / Grau (Geschwindigkeit II) / Gris (velocidad II)
V Viola (velocità III) / Violet (speed III) / Violet (vitesse III) / Violett (Geschwindigkeit III) / Violeta (velocidad III)
O Arancio (velocità IV) / Orange (speed IV) / Orange (vitesse IV) / Orange (Geschwindigkeit IV) / Naranja (velocidad IV)
N Marrone (velocità V) / Brown (speed V) / Brun (vitesse V) / Braun (Geschwindigkeit V) / Marrón (velocidad V)
R Rosso (velocità VI) (min) / Red (speed VI) (min) / Rouge (vitesse VI) (min) / Rot (Geschwindigkeit VI) (min) / Rojo (veloci-
dad VI) (min.)
Y Giallo/verde / Yellow/Green / Jaune/Vert / Gelb/grün / Amarillo/Verde
CMV &RQGHQVDWRUHPRWRUHYHQWLODWRUH)DQPRWRUFRQGHQVHU&RQGHQVDWHXUPRWHXUYHQWLODWHXU9HUÀVVLJHU*HEOlVHPRWRU
Condensador motor ventilador
M Morsettiera / Terminal board / Bornier / Klemmleiste / Bornera
MV Motore ventilatore / Fan motor / Moteur ventilateur / Gebläsemotor / Motor ventilador
KTM Accessorio termostato minima / Minimum thermostat accessory / Accessoire thermostat de minimum / Zubehör Mindest-
temperaturthermostat / Accesorio termostato mínima
- - - Collegamenti a cura dell’installatore / Connections by installer / Raccordements aux soins de l’installateur / Die Anschlüsse
müssen durch den Installateur vorgenommen werden / Conexiones a cargo del instalador
Per il collegamento della versione da incasso canalizzabile YardyDUCT2 con i pannelli comando KCV2 – KTCV2 – KCM - KCS fare
riferimento allo schema elettrico dell’unità, scegliendo tre velocità tra le sei disponibili.
To connect the built-in ducted version YardyDUCT2 to the control panels KCV2 – KTCV2 – KCM - KCS refer to the unit wiring diagram,
selecting three speeds from the six available.
Pour le raccordement de la version encastrable gainable YardyDUCT2 avec les panneaux de commande KCV2 – KTCV2 – KCM - KCS
se rapporter au schéma électrique de l'unité, en choisissant trois des six vitesses disponibles.
Für den Anschluss der kanalisierbaren Einbau-Ausführung YardyDUCT2 mit den Bedientafeln KCV2 – KTCV2 – KCM - KCS konsul-
tieren Sie den Schaltplan der Einheit und wählen Sie drei der sechs verfügbaren Geschwindigkeiten aus.
Para la conexión de la versión empotrable canalizable YardyDUCT2 con los paneles de mando KCV2 – KTCV2 – KCM - KCS, remítase
al esquema eléctrico de la unidad, eligiendo tres velocidades entre las seis disponibles.
