Machine à fileter pour tuyaux et boulons modèle 300 Compact
Ridge Tool Company26

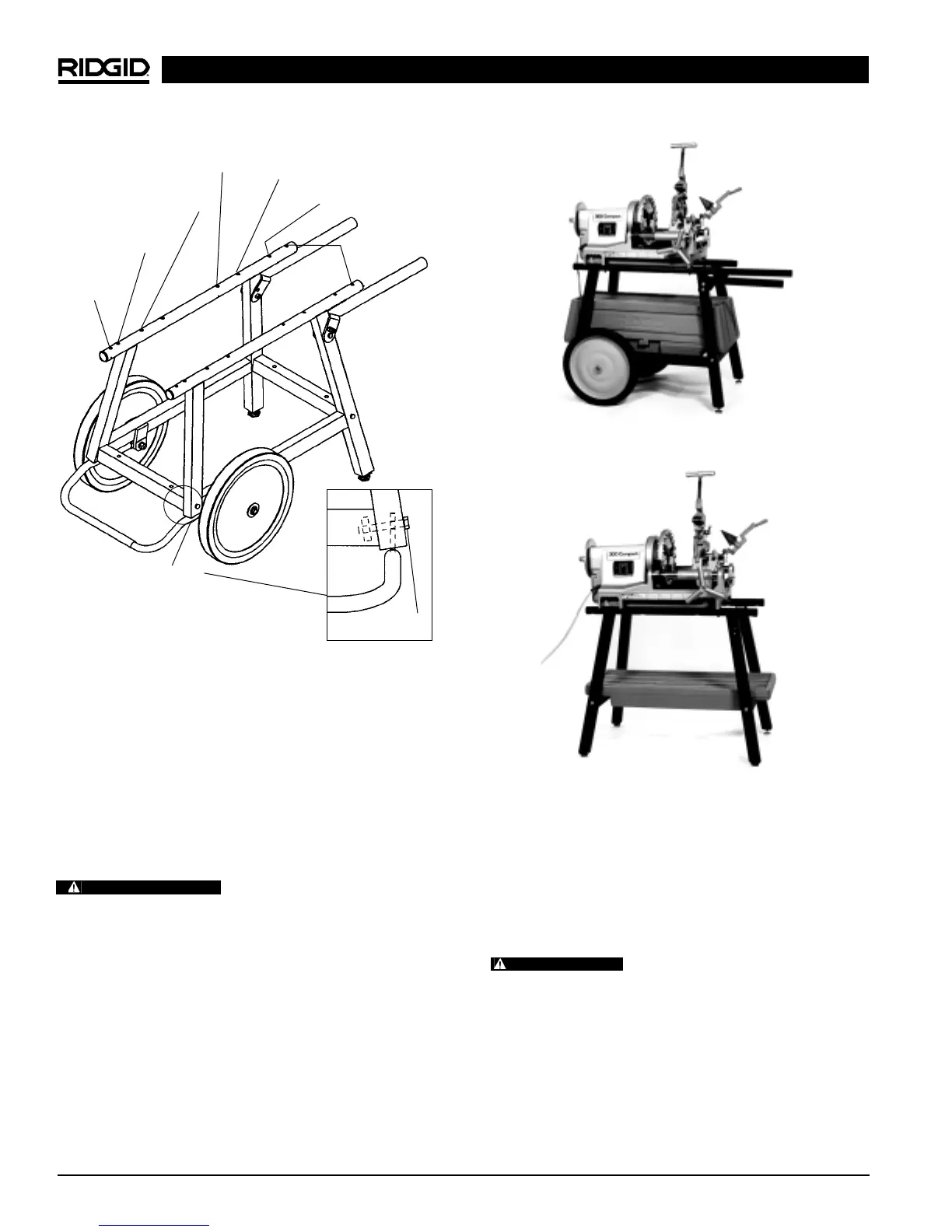

Figure 3 – Support
4. Introduisez l’axe dans le cadre et attachez-le à
l’aide de la rondelle fendue et de l’écrou de
1
/
2
po.
Positionnez l’arrêtoir du support de manière à ce
que l’extrémité de l’arrêtoir soit retenue en place
par l’axe. Enfilez une des roues sur l’axe. Enfilez
une rondelle sur l’axe et introduisez une goupille
fendue pour retenir la roue.
5. Montez la machine sur le support à l’aide des qua-
tre (4) boulons prévus pour chaque coin de l’em-
base.
La stabilité opérationnelle des
machines RIDGID dépend de l’utilisation des trous de
montage appropriés (Figure 3).
Figure 4 – 300 Compact sur support roulant avec coffret
n° 200A
Figure 5 – 300 Compact sur support fixe avec plateau
n° 100A
Montage de la machine sur établi
1. En l’absence d’un support, la machine doit être
montée sur un établi solide. Pour monter la machine
sur établi, introduisez les quatre (4) boulons de
1
/
4
po et les trous prévus à chaque coin de l’embase
de la machine.
La machine risque de se renverser
et provoquer de graves blessures corporelles si elle
n’est pas correctement montée sur un support ou établi
stable.
1224
(Avant)
535 (Avant)
pré-2001
Détail
300 Compact
1233, 1822 (Arrière)
300 Compact
1233, 1822
(Avant)
(4) boulons
3
/
8
-16 x
2
1
/
2
nécessaires
535-A/535
Manuelle - 2001
535-A/535
Manuelle - 2001
535 (Arrière)
pré-2001
AVERTISSEMENT !
MISE EN GARDE
