Machine à fileter pour tuyaux et boulons modèle 300 Compact
Ridge Tool Company 33
Montage des filières sur les
têtes de filière Modèle 816/817
La tête de filière semi-automatique (Figure 13) pour
filetages à droite utilise quatre jeux de filières pour
couvrir le filetage des tuyaux allant de
1
/
8
à 2 po de
diamètre. Un jeu de filières est nécessaire pour
chacune des sections suivantes : (
1
/
8
po), (
1
/
4
à
3
/
8
po),
(
1
/
2
à
3
/
4
po) et (1 à 2 po). Le filetage des tiges nécessite
un jeu de filières spécial pour chaque section de tige.
1. Appuyez sur la poignée pour faire reposer la plaque
à cames (Figure 13 – tête de filière Modèle 816/-
817) contre la butée comme indiqué.
2. Couchez la tête de filière à plat sur une table ou un
établi avec les chiffres vers le haut.
3. Tirez sur la manette du piston et poussez la poig-
née complètement à gauche.
4. Sélectionnez les filières appropriées en fonction de
la section désirée. (La section est indiquée à l’ar-
rière ou en surface des filières.)
5. Les chiffres indiqués sur les filières doivent corre-
spondre à ceux des logements de la tête de filière.
Introduisez les filières jusqu’au repère avec le bord
numéroté vers le haut.
6. Ramenez la poignée à droite pour que la manette
du piston retombe à fleur de la tête de filière.
7. Pour sélectionner ou régler une dimension voulue,
desserrez la vis du bloc de dimension correspon-
dant, déplacez le bloc vers la droite pour un file-
tage sousdimensionné et à gauche pour le sur-
dimensionner. Lors du réglage des blocs avec de
nouvelles filières, commencez par la position cen-
trale et partez de là.

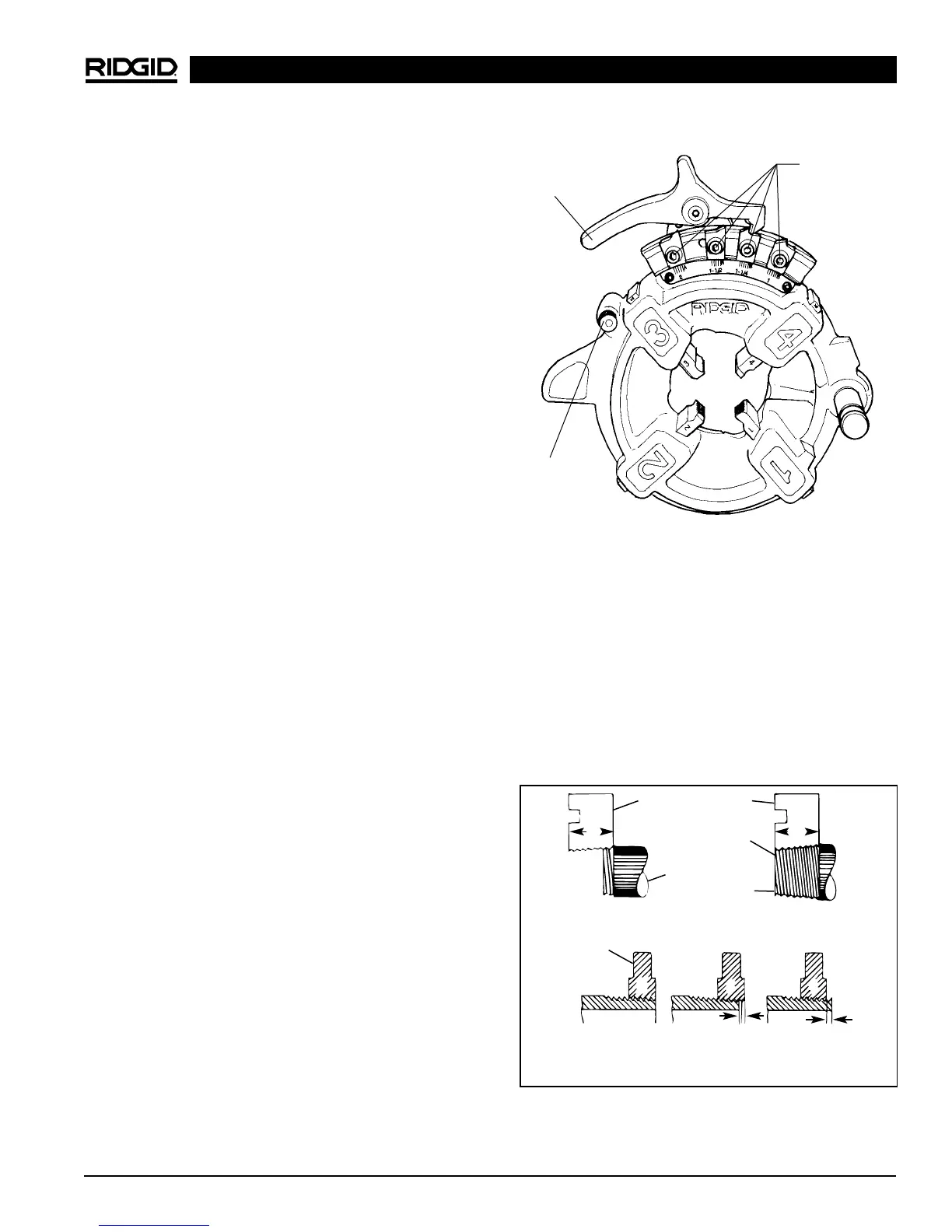

Figure 13 – Tête de filière semi-automatique
Vérification de la longueur des filetages
1. La longueur des filetages sera correcte lorsque
l’extrémité du tuyau arrive à fleur de l’arrête des
filières (Figure 14).
2. La tête de filière peut être réglée de manière à
obtenir le diamètre de filets nécessaire. Si possible,
contrôlez les filets à l’aide d’une jauge à filets
(Figure 14). Le filetage est correct lorsque l’ex-
trémité du tuyau se trouve à plus ou moins un tour
d’être à fleur de la surface de la jauge à filets.
Figure 14 – Vérification de la longueur des filetages
Butée
dimensionnelle
Poignée
Manette du
piston
LL
Filière
Tuyau
Filière
Tuyau
A - Filetage à longueur intégrale
Début de filetage
A fleur
(longueur
nominale)
Un tour au-dessus
(longueur
maximale)
Un tour en dessous
(longueur minimale)
Bague
étalon
Filetage terminé
Filière à fleur
de l’extrémité
du tuyau
B - Vérification du filetage à l’intérieur de la jauge à filets
