Ridge Tool Company
24
Dégorgeoir K-45
Description, caractéristiques
techniques et équipements de
base
Description
Le dégorgeoir K-45 est un dégorgeoir portatif prévu pour
le curage des évacuations secondaires, telles que celles
qui desservent les cuisines, salles de bain et buanderies,
allant, selon le câble utilisé, de
3
/
4
" (20 mm) à 2
1
/
2
" (75 mm)
de diamètre. Son tambour a une capacité maximale de 50
mètres selon le câble choisi.
Le K-45 peut être équipé d’un système d’avancement
manuel ou du système d’avance automatique AUTO -
FEED
®
(AF). Les deux systèmes sont équipés d’un man-
drin à coulisse assurant une grande rapidité de verrouillage
et de libération du câble. Le système AUTO FEED as-
sure l’avancement et le retrait du câble par moyen d’un
levier, ce qui assure la propreté des mains et des lieux. Le
système d’avancement manuel fait appel à un avancement
et retrait manuel du câble.
Le K-45 dispose d’une double isolation électrique et
d’une fiche polarisée. Son interrupteur FOR/REV (marche
avant/marche arrière) commande le sens de rotation du
tambour et du câble, tandis que son interrupteur ON/OFF
à vitesse variable contrôle le régime du moteur.
Son tambour deux pièces à emboîtement rotatif, à
l’épreuve des chocs et de la corrosion, permet d’accéder
facilement au tambour interne. Le tambour interne fa-
cilite les changements de câble et aide à empêcher le re-
tournement du câble à l’intérieur du tambour, tout en
minimisant les risques de fuite.
Trois diamètres de câble sont disponibles ;
1
/
4
" (6 mm),
5
/
16
" (8 mm) et
3
/
8
" (10 mm). Les câbles de
1
/
4
" (6 mm) et
5
/
16
" (8 mm) sont livrés avec des tulipes de curage incor-
porées. Certains de ces câbles sont également équipés
d’un témoin de fin de course. Les câbles de
3
/
8
" (10 mm)
peuvent être fournis au choix avec une tulipe de curage in-
corporée ou un raccord rapide pour le montage des
divers outils de curage.
Caractéristiques techniques
Capacité de curage du K-45

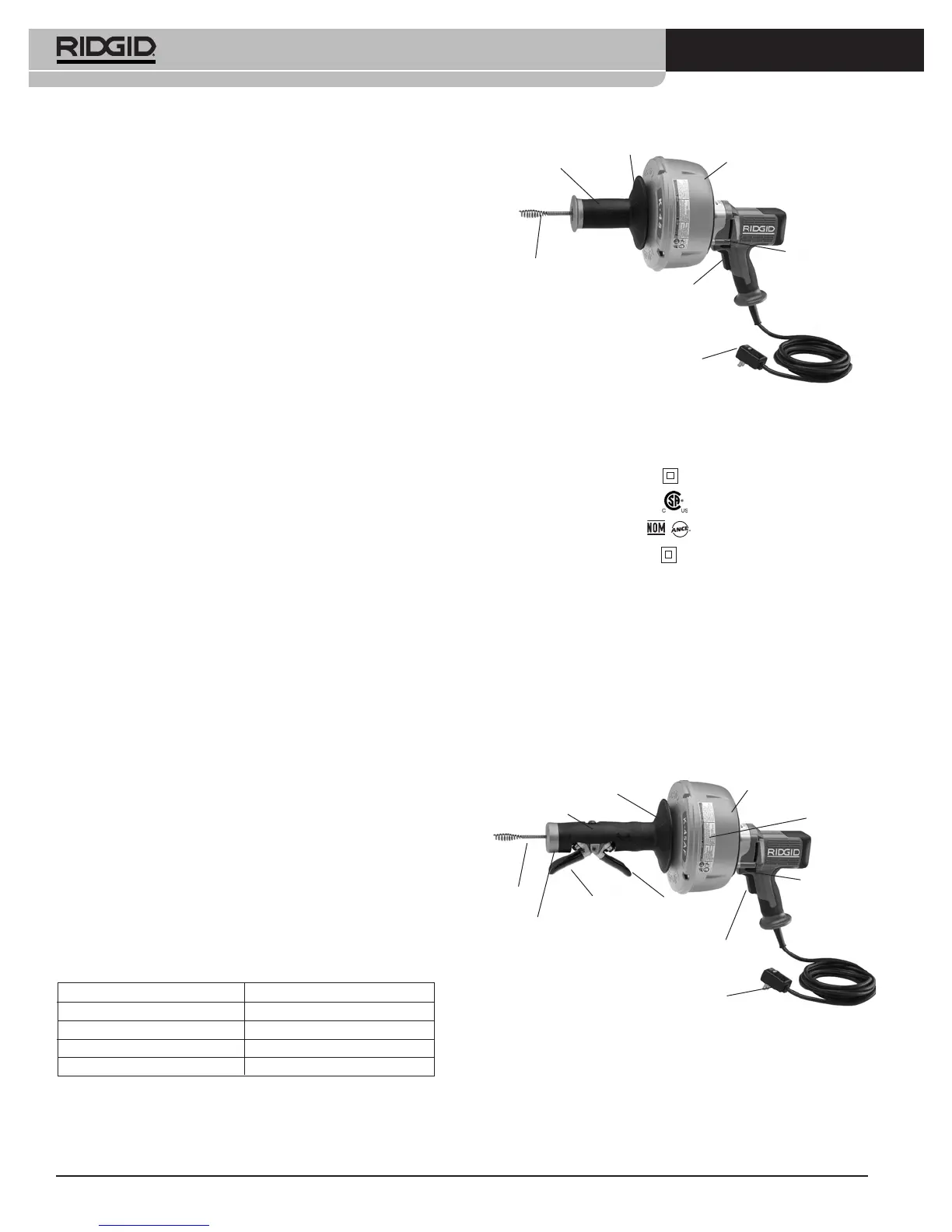

Figure 1 – Dégorgeoir K-45 avec mandrin à coulisse
Type de moteur .............Universal
Puissance nominale
Moteur 120V............... double isolation
monophasé 120V / 3,2 A,
50/60 Hz,
120V
˜,
3,2 A, 50/60Hz
Moteur 230V............... double isolation,
230V
˜,
50/60Hz
2,2 A, 280W
Interrupteur
marche/arrêt.................vitesse variable, réversible
Régime de rotation......600 t/min
Capacité de curage .....
3
/
4
" (20 mm) à 2
1
/
2
" (75 mm)
Poids avec avancement manuel
et câble C1-IC ...............12,6 livres (5,7 kg)
Poids avec AUTOFEED
et câble C1-IC ...............13,8 livres (6,3 kg)
Figure 2 – Dégorgeoir K-45 avec AUTOFEED
Poignée
Mandrin à coulisse
Inter marche
avant/march
e arrière
Inter marche/arrêt
à vitesse variable
Poignée
Mandrin à coulisse
Inter marche
avant/march
e arrière
Inter marche/arrêt
à vitesse variable
Tambour
Câble
Tambour
Câble
AUTOFEED
Levier
d’avancement
de câble
Levier de
retrait de
câble
Disjoncteur différentiel
(type 120V)
Disjoncteur différentiel
(type 120V)
Avertisse-
ment
Ø câble Ø conduite
1
/
4
" (6 mm)
3
/
4
" à 1
1
/
2
" (20 mm à 40 mm)
5
/
16
" (8 mm)
3
/
4
" à 1
1
/
2
" (20 mm to 40 mm)
5
/
16
" (8 mm) IC (noyau interne) 1
1
/
4
" à 2" (32mm to 50mm)
3
/
8
" (10 mm) 1
1
/
4
" à 2
1
/
2
" (32mm to 64mm)
Se reporter à la section Accessoires pour une liste des câbles et
longueurs de câble disponibles.
