K-45 Afvoerontstoppingsmachine
De EC-verklaring van overeenstemming (890-011-
320.10) zal indien nodig als een afzonderlijk boekje bij
deze handleiding worden gevoegd.
Met vragen over dit RIDGID
®
-product kunt u terecht:
–Bij uw plaatselijke RIDGID-distributeur
–Op www.RIDGID.com of www.RIDGID.eu voor de
contactpersoon van Ridge Tool bij u in de buurt
–Bij het Ridge Tool Technical Services Department op
rtctechservices@emerson.com, of in de V.S. en
Canada op het nummer (800) 519-3456.
Beschrijving, specificaties en
standaarduitrusting
Beschrijving
K-45 is een handbediende afvoerontstoppingsmachine
die wordt gebruikt voor het ontstoppen van secundaire af-
voerleidingen (zoals in keukens, badkamers en bijkeu-
kens) met diameters van 20 mm (
3
/
4
”) tot 75 mm (2
1
/
2
”) met
de correcte veer. Afhankelijk van de veerkeuze bevat
de haspel tot 15,2 m veer.
De K-45 is verkrijgbaar met twee invoersystemen, ma-
nuele invoer en automatische invoer (AUTOFEED
®
(AF)).
Beide hebben een klembus met schuifwerking voor het
snel vergrendelen/ontgrendelen van de veer. Met AU-
TOFEED kan de veer worden ingevoerd en teruggetrok-
ken door op een hendel te drukken. Daardoor houdt u uw
handen en de werkplek schoon. Bij de manuele versie
moet de veer met de hand in en uit de haspel worden ge-
voerd.
De K-45 vertoont een dubbel geïsoleerde ontwerp met
een gepolariseerde stekker. Een FOR/REV-schakelaar
bedient de haspel- en veerrotatie en met de ON/OFF-
schakelaar met regelbaar toerental wordt de motor be-
diend.
De tweedelige haspel met bajonetsluiting kan niet deuken
of roesten, en zorgt ervoor dat de binnenhaspel gemak-
kelijk bereikbaar is. De binnenhaspel maakt een snelle
veerverwisseling mogelijk, helpt voorkomen dat de veer
wegschiet en verkleint de kans op haspellekken.
Veren zijn verkrijgbaar met drie verschillende diameters –
6 mm (
1
/
4
”), 8 mm (
5
/
16
”) en 10 mm (
3
/
8
”). De veren van
6 mm (
1
/
4
” ) en 8 mm (
5
/
16
”) worden geleverd met integrale
bolvormige avegaar. Sommige versies van deze veren
worden geleverd met de “verkeersdrempel”-voorziening
om de operator erop te wijzen dat hij het einde van de
veer nadert. Veren van 10 mm (
3
/
8
”) zijn verkrijgbaar met
een integrale bolvormige avegaar of met een snelkop-
peling voor het bevestigen van gereedschap.
Specificaties
K-45 leidingcapaciteit
Motortype ......................Universeel
Motorvermogen
120V-motor ................ Dubbel geïsoleerd
120 VAC eenfasig
3,2 amp, 50/60 Hz
120 V
˜
3,2 A, 50/60 Hz
230V-motor ................ Dubbel geïsoleerd
230 V
˜,
50/60 Hz
2,2 A, 280 W
ON/OFF-schakelaar .....Keerschakelaar met regel-
baar toerental
Onbelast toerental.......0 - 600 t/min (RPM)
Afvoerleiding-
capaciteit .....................20 mm (
3
/
4
”) tot en met 75 mm
(2
1
/
2
”)
Gewicht met C1-IC-veer
Manuele invoer..........(5,7 kg)
AUTOFEED................(6,3 kg)
Handgreep
Klembus met schuifwerking
FORWARD/
REVERSE-
schakelaar
(vooruit/achteruit)
ON/OFF-schakelaar met
regelbaar toerental
Haspel
Veer
Verliesstroomschakelaar
(indien voorzien, 120V-machines)
Zie hfdst Toebehoren voor een lijst van beschikbare veren en
lengten
Veeromvang Aanbevolen leidingafmetingen
6 mm (
1
/
4
”) 20 mm tot 40 mm (
3
/
4
” to 1
1
/
2
”)
8 mm (
5
/
16
”) 20 mm tot 40 mm (
3
/
4
” to 1
1
/
2
”)
8 mm (
5
/
16
”) IC (Inner Core) 30 mm tot 50 mm (1
1
/
4
” tot 2”)
10 mm (
3
/
8
”) 30 mm tot 75 mm (1
1
/
4
” to 2
1
/
2
”)

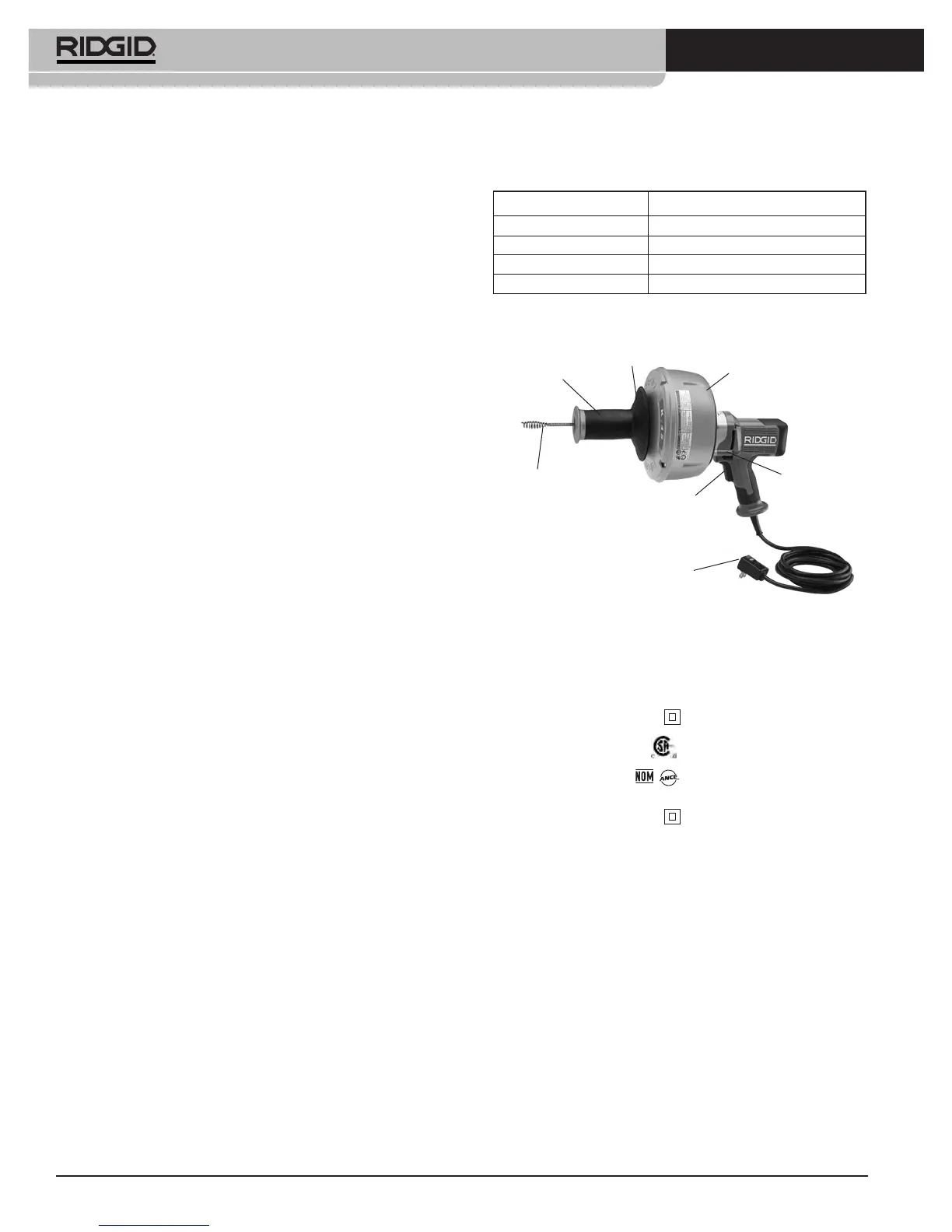

Figuur 1 – K-45 Afvoerontstoppingsmachine met klem-
bus met schuifwerking
