Ridge Tool Company
33
Dégorgeoir K-45
HORAIRE (se reporter à la figure 16).
Figure 16 – Enrouler le câble dans le tambour interne
EN SENS HORAIRE
Chargement du câble sans remplacer le
tambour interne
1. Tirez la poignée vers l’avant pour désengager le
mandrin. Au besoin, retirez le câble existant.
2. Afin de faciliter l’installation du nouveau câble, plissez-
le à un angle de 15 à 30 degrés à environ un pouce
(25mm) de son extrémité côté tambour comme in-
diqué à la figure 15.
3. Introduisez l’extrémité du câble dans l’orifice de la
poignée, puis enfilez le câble complètement dans
le tambour (figure 17).
Figure 17 – Chargement du câble sans remplacer le
tambour interne
Accessoires
AAVVEERRTTIISSSSEEMMEENNTT
Seuls les produits RIDGID suivants ont été conçus
pour fonctionner avec le dégorgeoir K-45. Des ac-
cessoires adaptés à d’autres types d’appareil
risquent de devenir dangereux lorsque montés sur
le dégorgeoir K-45. Afin de limiter les risques de
3. Ouvrez le tambour externe en tournant sa partie
avant à gauche, tout en tenant sa partie arrière im-
mobile (Figure 14).

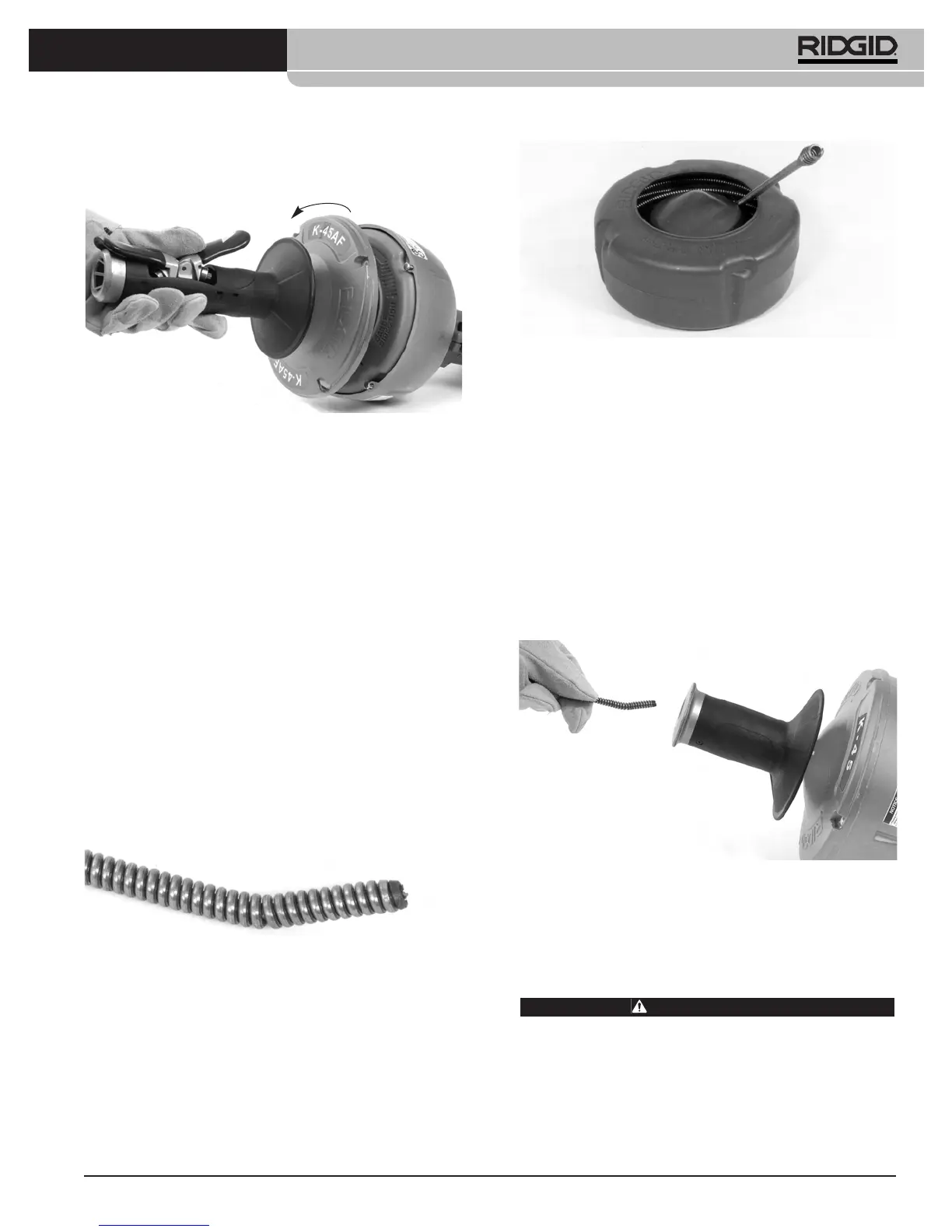

Figure 14 – Ouverture du tambour
4. Retirez le tambour interne de la partie arrière du
tambour. Ramenez le câble à travers l’avant du tam-
bour. Avec l’AUTOFEED, les deux leviers devront
être relevés afin de permettre à la tulipe de passer.
5. Remontez le tambour interne en inversant le pro-
cessus. Examinez le joint de la partie avant du tam-
bour et remplacez-le si nécessaire. Cela limitera les
risques de fuite au niveau du tambour.
Chargement du câble dans le tambour
interne
1. Le cas échéant, retirez le câble existant du tambour.
2. Afin de faciliter l’installation du nouveau câble, débo -
binez-le entièrement avant de procéder. Faites at-
tention en retirant le câble de son emballage. Le
câble est sous tension et risque de fouetter l’utilisateur.
3. APlissez le câble sur un angle de 15 à 30 degrés à
approximativement 1" (25 mm) de son embout côté
tambour comme indiqué à la figure 15.
Figure 15 – Plissage de l’embout de câble
4. Enroulez le câble dans le tambour interne EN SENS
