Ridge Tool Company
69
K-45 Rohrreinigungsmaschine
3. Wischen oder waschen Sie Schmutz und Fremd-
körper aus dem AUTOFEED Mechanismus und
Handgriff.
4. Tragen Sie beim AUTOFEED Mechanismus eine
kleine Menge Mehrzweckfett auf die Gelenke des
Hebelarms und die Oberflächen der Rollenlager auf.
In umgekehrter Reihenfolge zusammenbauen. Der
AUTOFEED Mechanismus passt nur in einer Richtung
in den Handgriff.
Spiralenwechsel
Wechseln der Innentrommel
Die K-45 wird mit einer Innentrommel geliefert, die genau
in eine zweiteilige Trommel passt und einen problemlosen
Spiralenwechsel erlaubt. Zugang zur Innentrommel:
1. Vergewissern Sie sich, dass der Handgriff nach vorne
gezogen ist, um die Spirale im Spannfutter freizugeben.
2. Lösen Sie die vier Schrauben, mit denen die vor-
dere Trommelhälfte an der hinteren Trommel befestigt
ist, um etwa 3 Umdrehungen (nicht entfernen)
(Abbildung 13).
3. Trennen Sie die vordere Trommelhälfte von der hin-
teren Trommelhälfte, indem Sie die hintere Trom-
melhälfte festhalten und die vordere Trommelhälfte
gegen den Uhrzeigersinn drehen. (Abbildung 14.)
Tragen Sie den Spiralen-Rosthemmstoff nicht auf
eine rotierende Spirale auf. Das Tuch und Ihre Hand
können sich in der Spirale verfangen und der Spiralen-
Rost-Inhibitor kann von der rotierenden Spirale fortge-
schleudert werden.
AUTOFEED
Entfernen Sie monatlich oder bei Bedarf öfter den
AUTOFEED Mechanismus vom AUTO FEED Handgriff,
reinigen und schmieren Sie den Mechanismus.
1. Heben Sie beide AUTOFEED Hebel an und schieben
Sie die Spirale durch den AUTOFEED Mechanismus.
2. Entfernen Sie die Schraube mit einem
3
/
16
”
Innensechskantschlüssel (Abbildung 12A) vom
AUTOFEED Handgriff und entfernen Sie den AUTO -
FEED Mechanismus (Abbildung 12B).

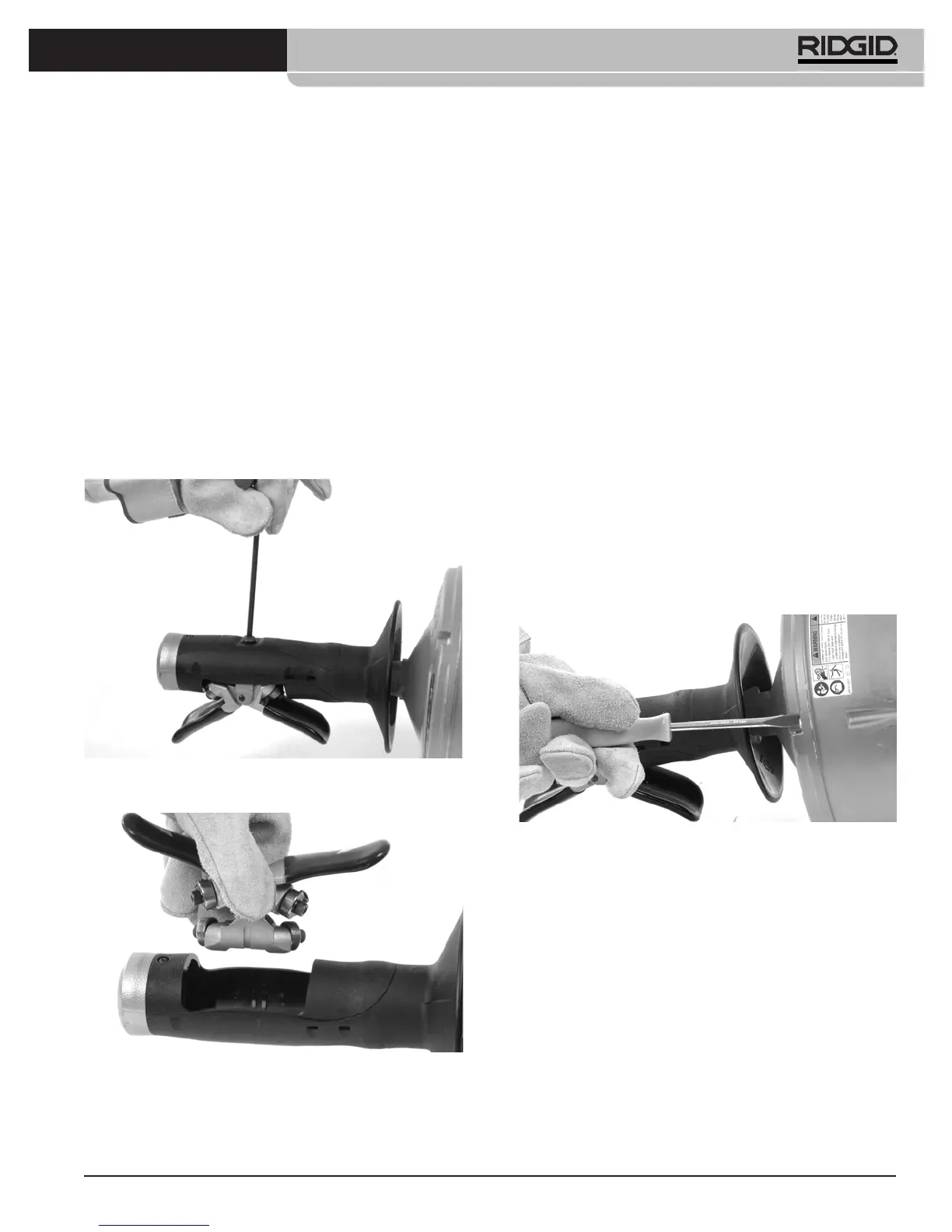

Abbildung 12A – Entfernen der AUTOFEED Schraube
Abbildung 12B – Entfernen des AUTOFEED
Mechanismus aus dem Gehäuse
Abbildung 13 – 4 Trommelschrauben etwa 3 Umdre-
hungen lösen, aber nicht entfernen
