K-45 Rohrreinigungsmaschine
4. Entfernen Sie die Innentrommel aus der hinteren
Trommelhälfte. Ziehen Sie die Spirale durch die vor-
dere Trommelhälfte zurück. Beim AUTO FEED müs-
sen beide Hebel nach oben gezogen werden, damit
der Ovalbohrer hindurch passt.
5. Verfahren Sie beim Einbauen der Innentrommel in
umgekehrter Reihenfolge. Überprüfen Sie den
Zustand der Dichtung an der vorderen Trommelhälfte
und tauschen Sie sie bei Bedarf aus. Die Dichtung
verhindert, dass Feuchtigkeit aus der Trommel austritt.
Einlegen der Spirale in die Innentrommel
1. Entfernen Sie bei Bedarf die vorhandene Spirale aus
der Trommel.
2. Um das Einlegen der neuen Spirale zu erleichtern,
wickeln Sie die neue Spirale vollständig ab, bevor Sie
fortfahren. Vorsicht beim Entnehmen der Spirale aus
der Verpackung. Die Spirale steht unter Spannung
und könnte den Benutzer treffen.
3. Biegen Sie die Spirale etwa 25 mm vor dem trom-
melnseitigen Ende der Spirale ca. 15 - 30 Grad, wie in
Abbildung 15 gezeigt.
4. Wickeln Sie die Spirale IM UHRZEIGERSINN auf
die Innentrommel (Siehe Abbildung 16).
Einlegen der Spirale ohne Wechsel der
Innentrommel
1. Ziehen Sie den Handgriff nach vorne in die Ausrück-
position. Ziehen Sie bei Bedarf die Spirale heraus.
2.
Um das Einlegen der Spirale zu erleichtern, biegen Sie
die Spirale etwa 25 mm vor dem trommelnseitigen
Ende der Spirale ca. 15 - 30 Grad. (Siehe Abbildung 15.)
3. Führen Sie das Spiralenende in die Öffnung im
Handgriff ein und schieben Sie die gesamte Spirale in
die Trommel (Abbildung 17).
Zubehör
WWAARRNNUUNNGG
Nur die folgenden RIDGID Produkte wurden für die
Verwendung mit der K-45 Rohrreinigungsmaschine vor-
gesehen. Andere Zubehörteile, die für die Verwendung mit
anderen Geräten vorgesehen sind, können bei Verwendung
mit der K-45 eine Gefahr darstellen. Um Verletzungsgefahren
zu vermeiden, verwenden Sie nur die nachfolgenden
Zubehörteile, die speziell für die K-45 entwickelt wurden und
empfohlen werden.

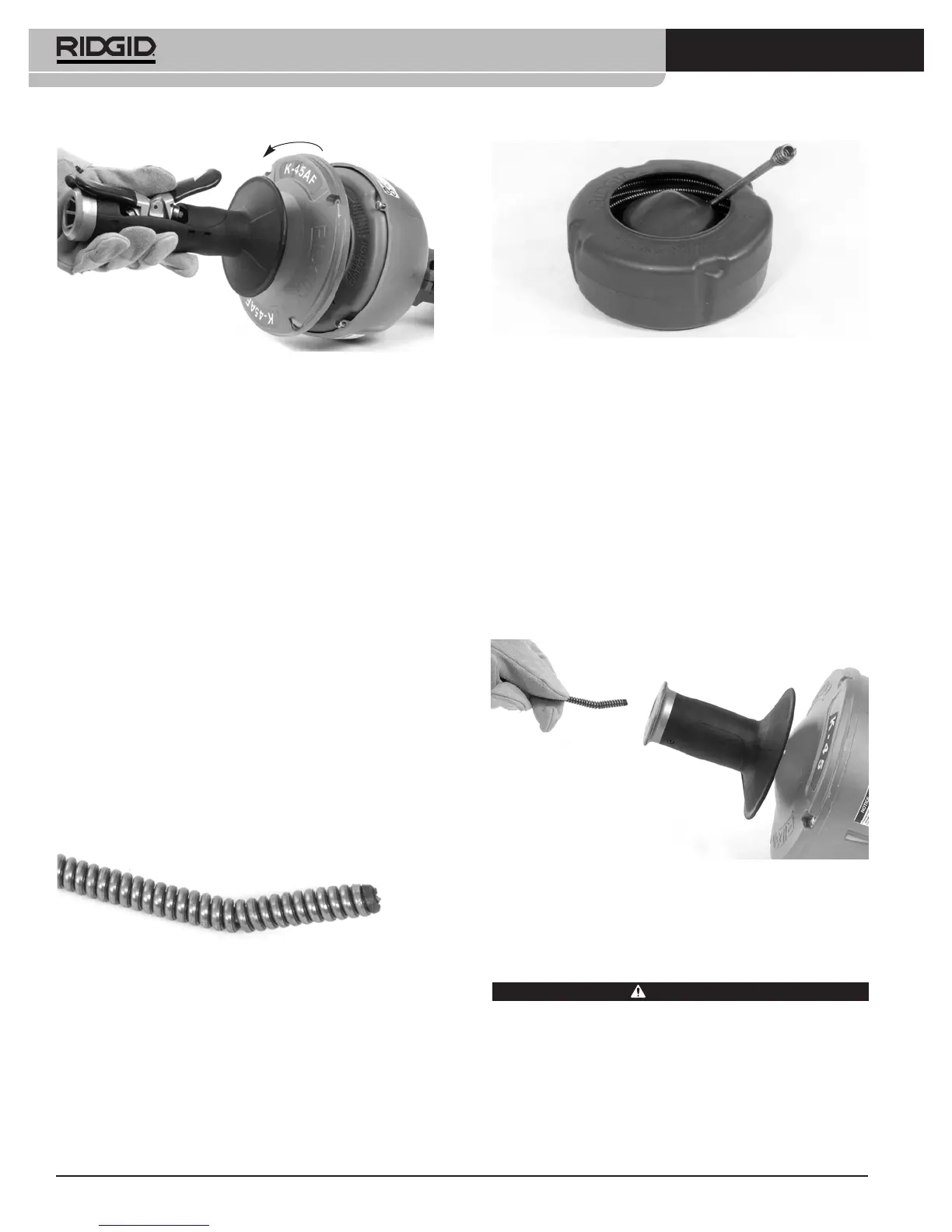

Abbildung 14 – Auseinanderdrehen der Trommel
Abbildung 15 – Biegung am Spiralenende
Abbildung 16 – Beim Einlegen der Spirale in eine
Innentrommel die Spirale IM
UHRZEIGERSINN AUFWICKELN
Abbildung 17 – Einlegen der Spirale ohne Wechsel der
Innentrommel
