D

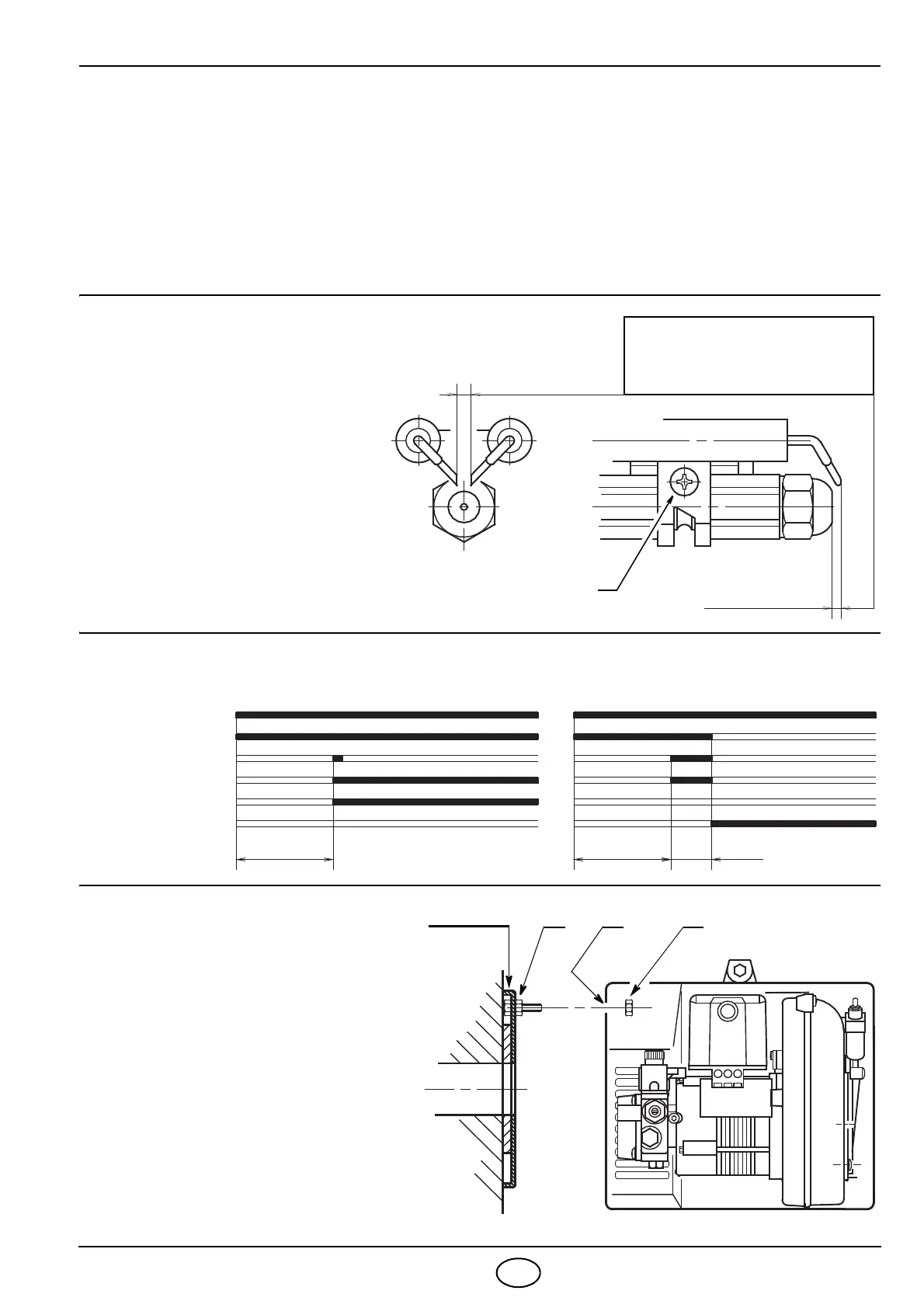

Es ist wichtig zu beachten, dass der Luftstrom des Gebläserades verschieden ist, je nach-
dem der Brenner mit oder ohne Haube betrieb
en wird. Daher wird empfohlen, wie folgt vor-
zugehen:
– die Luftklappe einstellen, wie auf de
r Tabelle Seite 5 beschrieben;
– die Brennerhaube, der Einfachheit halber, nu
r mit der oberen Schraube festziehen;
– Russwert und CO
2
feststellen;
– sollte eine Veränderung in der Luftmenge notwendig sein, die Schraube der Haube lösen, die
Ha
ube entfernen, die Luftklappe entsprechend einstellen, die Haube erneut montieren und
schliesslich den Russwert wieder kontrollieren.
2 2,5 mm
4 ± 0,3 mm
ACHTUNG:
ABMESSUNGEN MÜSSEN
EINGEHALTEN WERDEN
D5230
A
ELEKTRODENEINSTELLUNG
Achtung:
Vor Abnahme oder Montage der
Düse, die Schraube (A) lösen und
den Elektrodenblock nach vorne
abnehmen.
BETRIEBSABLAUF
Normal
Thermostat
Motor
Zündtransformator
Ventil
Flamme
Störlampe
D5229
~
12s
~
12s
~
5s
Störabachaltung wegen Nichtzündung
WARTUNGSPOSITION
Den Bolzen (2) i
n die Bohrung (1)
einsetzt und danach den Brenner
mit der verkehrt montierten Mutter
(3) verriegeln.
