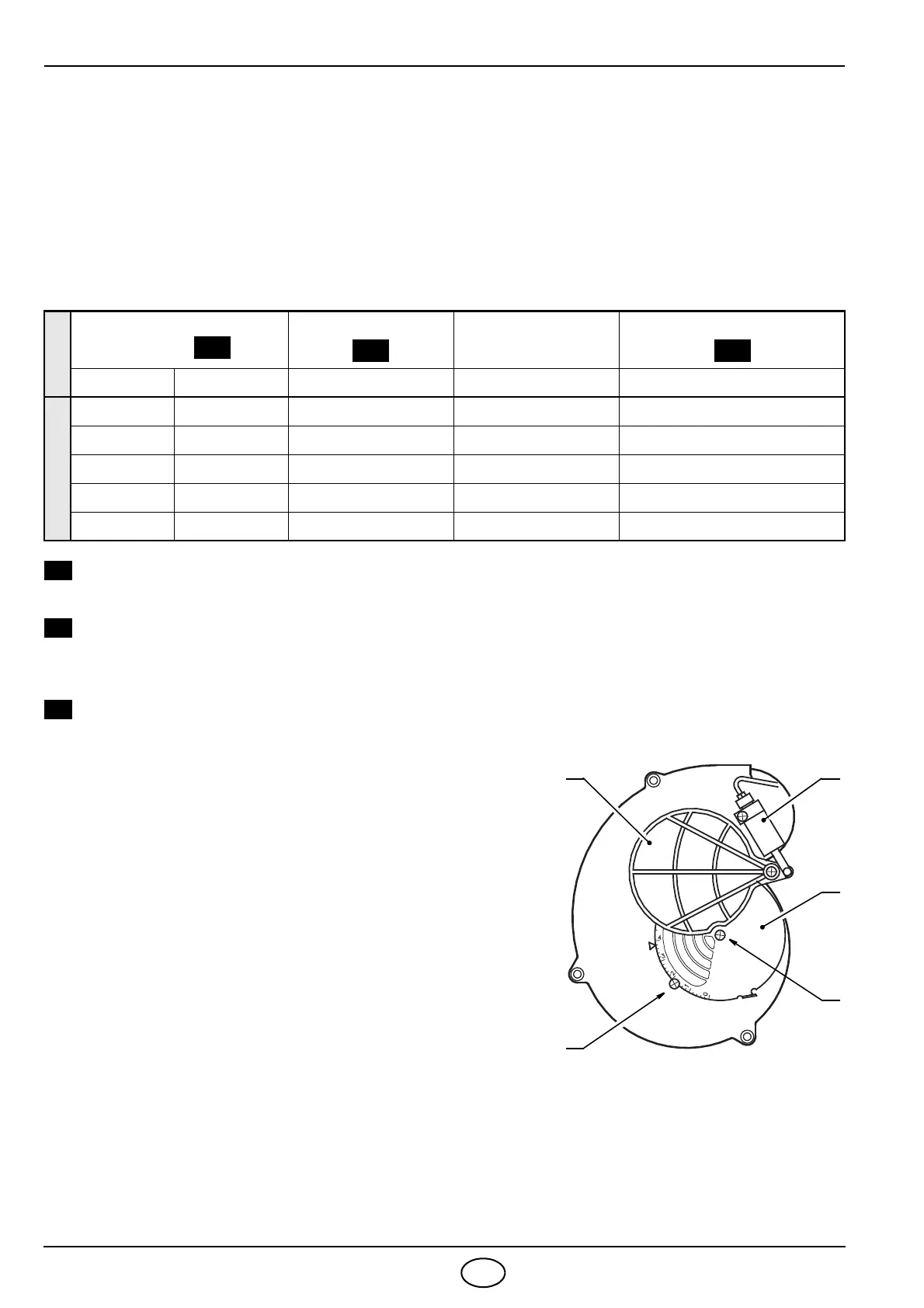

EINSTELLUNG DER BRENNERLEISTUNG
In Konformität mit der Wirkungsgradrichtlinie EN 267 müssen die Anbringung des Brenners am
Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des
Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO
2
in den
Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.
Entsprechend der gewünschten Kesselleistung werd
en Düse, Pumpendruck und Einstellung der
Luftklappe gemäß folgender Tabelle bestimmt.
Die in der Tabelle verzeichneten Werte beziehen sich auf
einen CEN-Heizkessel (Gemäß EN 267),
auf 12,5 % CO
2
, auf Meereshöhe und eine Raum- und Heizöltemperatur von 20 °C.
TYP
Düse
1
Pumpendruck
2
Brenner-
Durchsatz
Luftklappeneinstellung
3
GPH Winkel bar kg/h ± 4%
Raste
510 T3
0,50 70° 12 2,0 2,2
0,55 60° 12 2,2 2,8
0,60 60° 12 2,4 3,1
0,65 60° 12 2,6 3,9
0,75 60° 12 3,0 8
1
EMPFOHLENE DÜSEN : Monarch Typ R - NS; Delavan Typ W - E
Steinen Typ H - Q ; Danfoss Typ H - S.
2
PUMPENDRUCK: 12 bar - Die Pumpe wird im Werk auf diesen Wert tariert.
14 bar - Es ve
rbessert die Verbindung der Flamme mit der Stauscheibe.
Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen.
3
LUFTKLAPPENEINSTELLUNG:
4
3
D5778
4
1 2
Die bewegliche Klappe (1) wird durch den Luftsteuerung (2)
betrieben und garantiert die vollständige Öffnung der Ansau-
göffnung. Der Luftdurchsatz wird durch die Betätigung der
u
nbeweglichen Klappe (3) reguliert. Zu diesem Zweck müs-
sen zuvor die Schrauben (4
) aufgedreht werden. Hat man
die optimale Einstellung erreicht, dann den Schrauben (4)
festschrauben um die freie Bewegung der beweglichen Klap-
pe (1
) sicherzustellen.
Die in der Tabelle beschriebene Einstellung bezieht sich auf
de
n Brenner mit aufgesetzter Haube und Null Unterdruck im
Feuerraum. Diese Einstellungen haben nur informativen Wert
(Grobeinstellung).
Jede Anlage hat eigene, nicht voraussehbare Arbeitsbedingun-
gen: Effektivdurchsatz der Düse, Über - oder Unterdruck im
Fe
uerraum, notwendiger Luftüberschuss, usw.
Alle diese Betriebsbedingungen kö
nnen eine unterschiedliche
Einstellung der Luftklappe erfordern.
