REGLAGE DE LA COMBUSTION
Conformément à la Directive rendement EN 267, suivre les indications du manuel de la chaudière
pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO
2
, dans
les fumées, leur température et celle moyenne de l’eau de la chaudière.
Selon le débit nécessaire pour la chaudière, il faut dé
terminer le gicleur, la pression de la pompe
et le réglage du volet d’air, selon le tableau ci-dessous.
Les valeurs indiquées sur le tableau sont obtenues sur une chaudière CEN (selon EN 267).
Elles se réfèrent à 12,5 % de CO
2
, au nive
au de la mer, avec une température ambiante et du
fioul de 20 °C.
TYPE
Gicleur
Pression pompe
Débit
brûleur
Réglage volet d’air
GPH Angle bar kg/h ± 4% Repère
510 T3
0,50 70° 12 2,0 2,2
0,55 60° 12 2,2 2,8
0,60 60° 12 2,4 3,1
0,65 60° 12 2,6 3,9
0,75 60° 12 3,0 8
GICLEURS CONSEILLES : Monarch type R - NS ; Delavan type W - E
Steinen type H - Q ; Danfoss type H - S
PRESSION POMPE : 12 bar - la pompe sort de l’usine calibrée à cette valeur.
14 bar - a
méliore l’accrochage de la flamme.
Indiquée pour allumages à basse température.

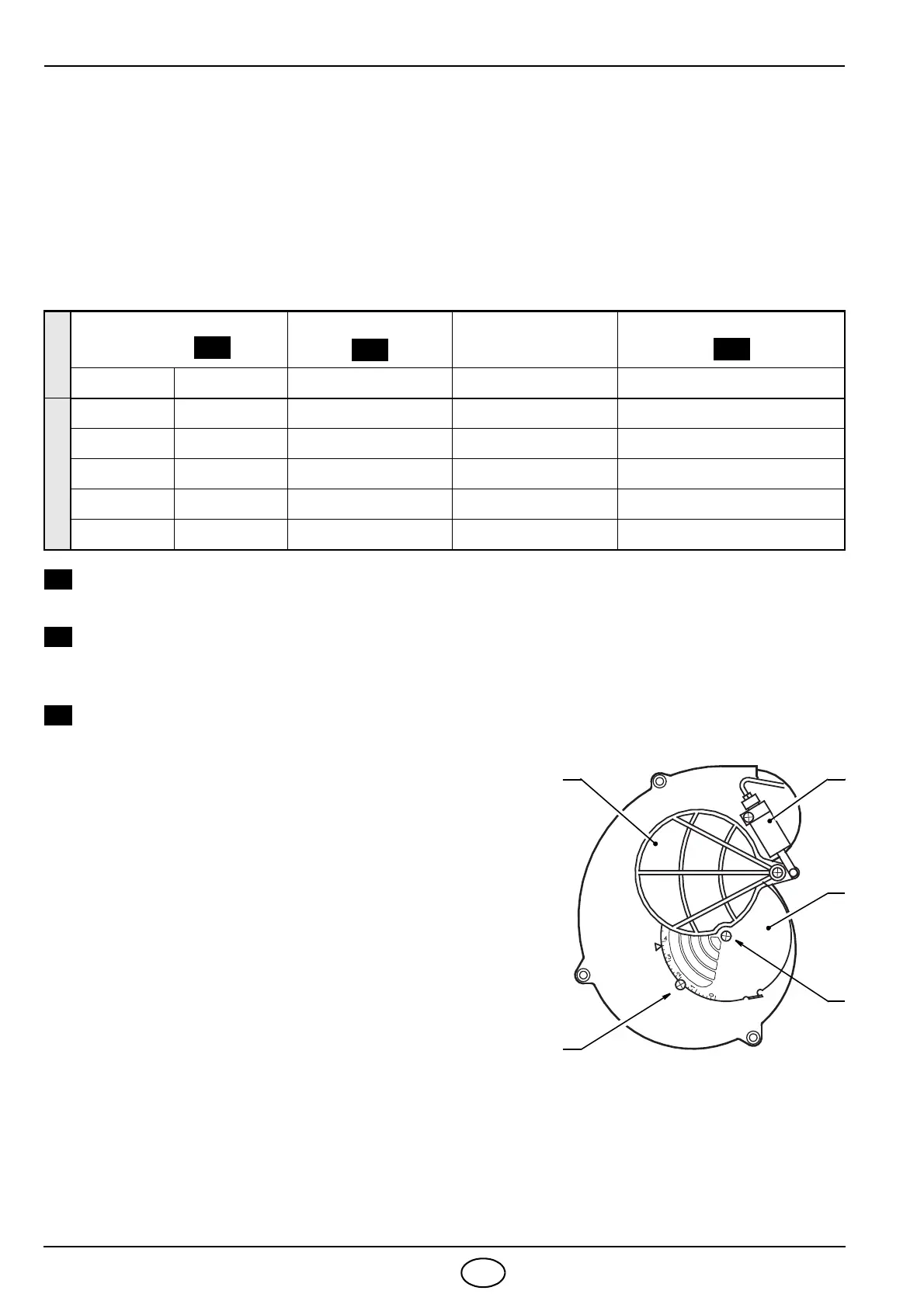

REGLAGE VOLET D’AIR:
Le volet d’air mobile (1), commandé par le vérin (2), donne
l’ouverture complète de la boîte d’aspiration de l’air.
La régulation du débit se fait par le volet fixe (3), après
av
oir desserré les vis (4).
Une fois obtenue la régulation optimale, bloqu
er le volet
d’air par les vis (4); il faut les visser complètement pour
assurer le libre mouvement du volet mobile (1).
Les réglages reproduits da
ns le tableau se réfèrent au brû-
leur avec capot monté et dépressio
n zéro; ils sont pure-
ment indicatifs.
Chaque installation a des conditions de fonctionnement
p
ropres, qu’on ne peut pas prévoir: débit effectif du gicleur,
pression ou dépression dans la chambre de combustion,
excès d’air nécessaire, etc. . .
Toutes ces conditions peuvent e
xiger un réglage divers du
volet d’air.
