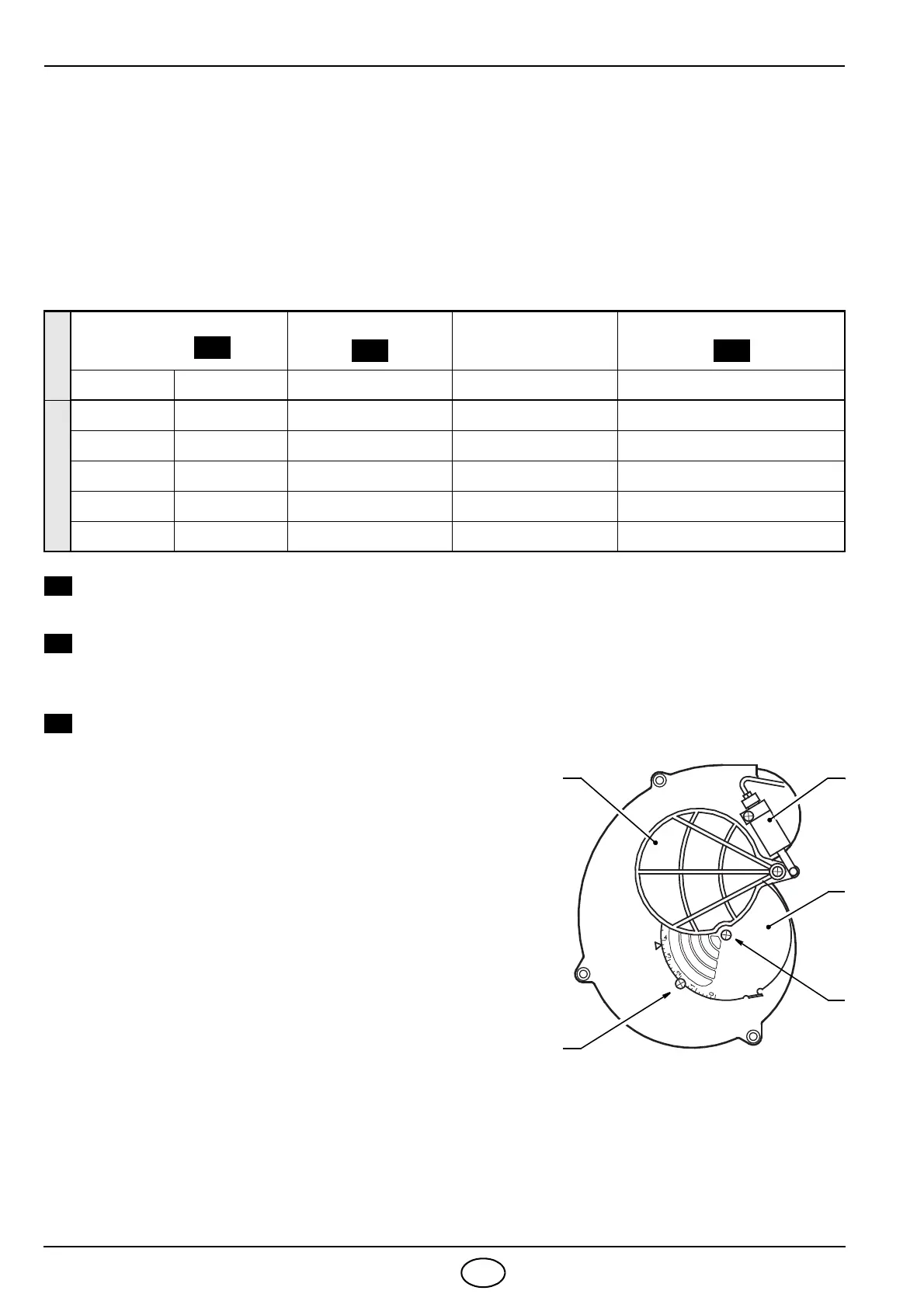

REGOLAZIONE COMBUSTIONE
In conformità con la Direttiva Rendimento EN 267, l’applicazione del bruciatore alla caldaia, la re-
golazione e il collaudo, devono essere eseguiti nell’osservan
za del manuale d’istruzione della cal-
daia stessa, compreso il controllo d
ella concentrazione di CO e CO
2
nei fumi, della loro
temperatura e di quella media dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno de
finiti l’ugello, la pressione della pompa e la
regolazione della serranda, secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN 267). 
Sono riferiti al 12,5% di CO
2
, al livello del mare e con temperatura ambiente e del gasolio a 20°C.
TIPO
Ugello
1
Pressione pompa
2
Portata
bruciatore
Regolazione serranda
3
GPH
Angolo
bar kg/h ± 4%
Tacca
510 T3
0,50 70° 12 2,0 2,2
0,55 60° 12 2,2 2,8
0,60 60° 12 2,4 3,1
0,65 60° 12 2,6 3,9
0,75 60° 12 3,0 8
1
UGELLI CONSIGLIATI : Monarch tipo R - NS ; Delavan tipo W - E
Steinen tipo H - Q ; Danfoss tipo H - S
2
PRESSIONE POMPA : 12 bar - La pompa lascia la fabbrica tarata a tale valore.
14 bar - Mig
liora l’aggancio fiamma all’elica. 
È quindi indicata per le accensioni a basse temperature.
3
REGOLAZIONE SERRANDA ARIA:
4
3
D5778
4
1 2
La serranda mobile (1), azionata dal martinetto (2), assicura
l’apertura completa della bocca di aspirazione.
La regolazione della portata d’aria si effettua agendo sulla ser-
randa fissa (3) do
po aver allentato le viti (4).
Una volta raggiunta la regolazione ottimale av
vitare comple-
tamente le viti (4) p
er assicurare il libero movimento della
serranda mobile (1).
Le regolazioni riportate in tabella si riferiscono al bruciatore
con
cofano montato e camera di combustione con depressio-
ne zero. Tali regolazioni sono puramente indicative.
Ogni impianto ha condizioni di fu
nzionamento sue proprie, non
prevedibili: portata effettiva dell’ugello, pressione o depressio-
ne in camera di combustione, eccesso d’aria necessario; ecc. 
Tutte queste condizioni possono richiedere una diversa rego-
lazione della serranda.
