I

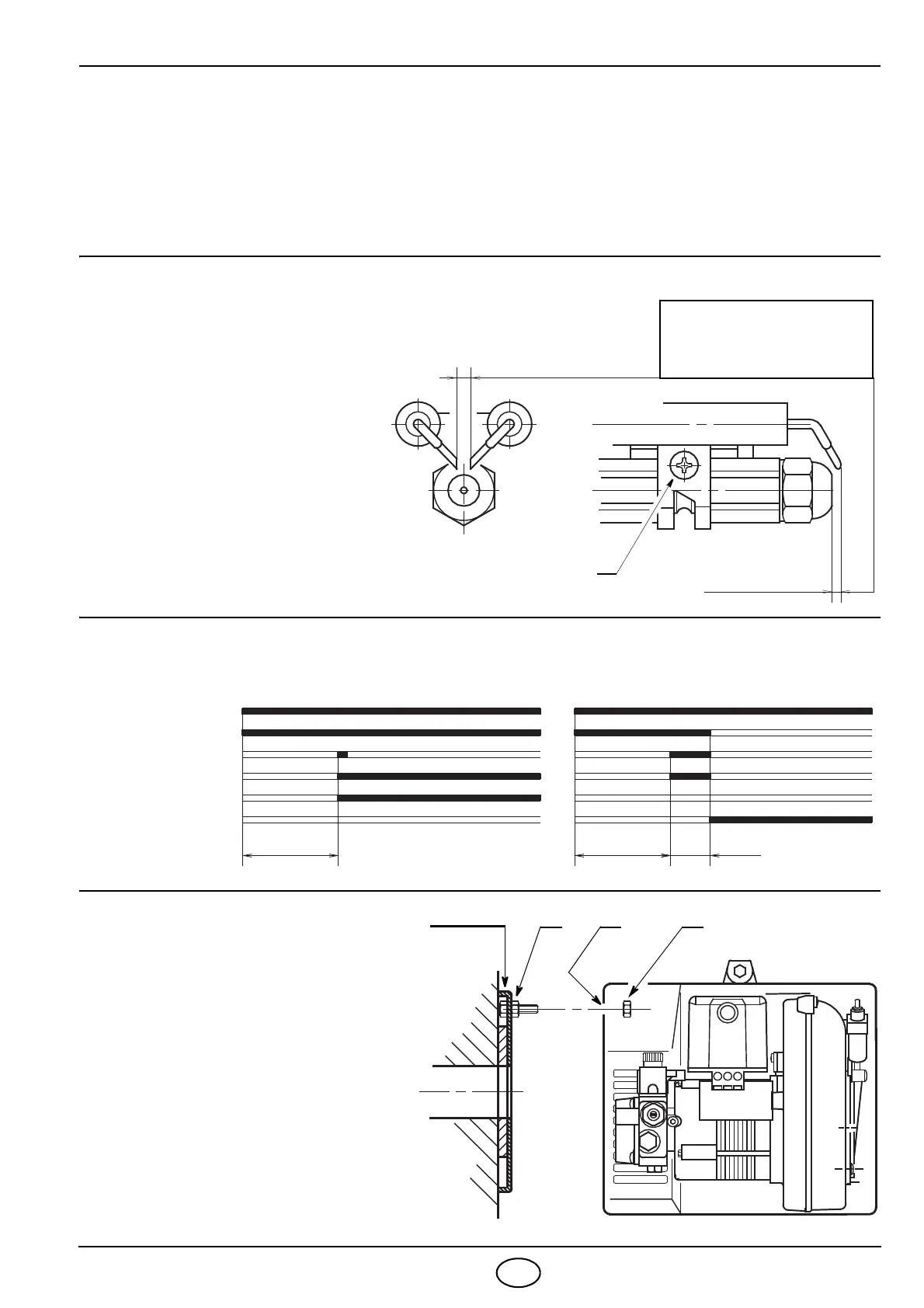

È importante tenere conto che la portata d’aria del ventilatore è differente a seconda che il
bruciatore abbia il cofano smontato o montato. Pertanto è opportuno procedere come segue:
– regolare la serranda come indicato in tabella a pag 5;
– montare il cofano avvitando per semplicità solo la vite superiore;
– controllare il bacharach e la CO
2
.
– se occorre variare la portata d’aria, allentare la
vite del cofano, toglierlo, agire sulla serranda,
rimontare il cofano e quindi ricontrollare il bacharach.
REGOLAZIONE ELETTRODI
Attenzione:
Prima di smontare o montare
l’ugello allentare la vite (A) e
spostare in avanti gli elettrodi.
2 2,5 mm
4 ± 0,3 mm
ATTENZIONE:
LE MISURE DEVONO
ESSERE RISPETTATE
D5230
A
PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE
Normale Blocco per mancata accensione
Termostato
Motore
Trasf. d’accensione
Valvola
Fiamma
Spia blocco
D5229
~12s~12s ~5s
POSIZIONE
DI MANUTENZIONE
Infilare nel foro (1) i
l perno (2) e
quindi bloccare il bruciatore con
il dado (3) montato rovescio.
