Descripción técnica del quemador
4.1 Datos técnicos
Tab. A

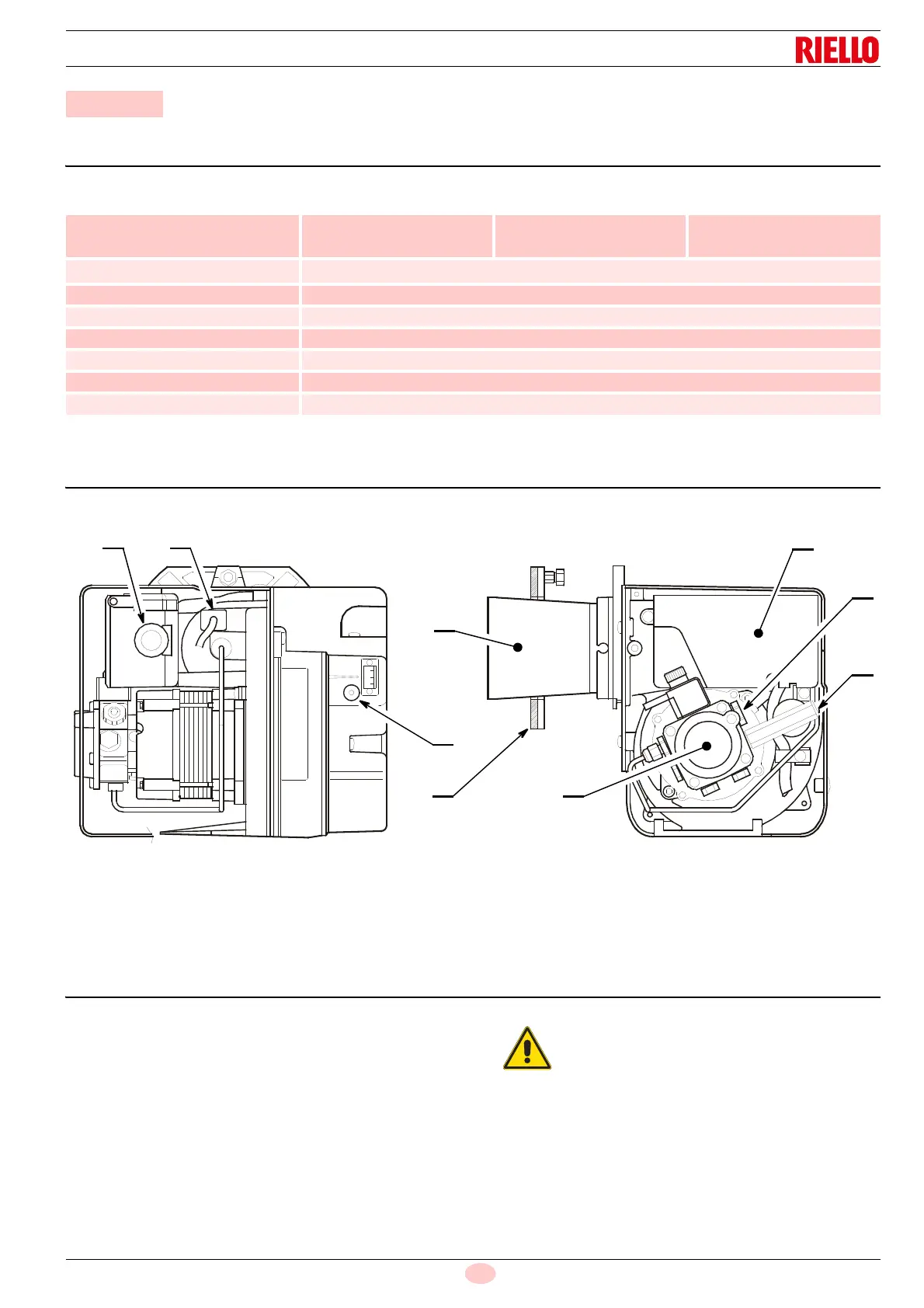

4.2 Descripción del quemador
1 Bomba de queroseno
2 Caja de control
3 Pulsador de desbloqueo con testigo de bloqueo
4 Bridas con junta aislante
5 Tornillo de regulación registro de aire
6 Tornillo de regulación presión bomba
7 Puerto de manómetro
8 Sensor de llama
9 Tubo de llama
4.3 Material suministrado en dotación
Brida con junta aislante ........................................................ n.º 1
Tornillos y tuercas para fijar la brida a la caldera................. n.º 4
Tornillos y tuercas para brida ............................................... n.º 1
Manguitos con niples ........................................................... n.º 1
Tornillo de bomba de by-pass ............................................. n.º 1
Llave hexagonal .................................................................. n.º 1
Tornillo y tornillo terminal para cable de alimentación ......... n.º 3
4 Descripción técnica del quemador
Tipo 744T1K 744T2K 744T5K
Salida – Potencia térmica
(con aire a 20 °C)
1,2 - 2,2 kg/h
14,3 - 26,3 kW
1,6 - 2,8 kg/h
19,2 - 33,5 kW
2,8 - 4,5 kg/h
33,5 - 54 kW
Combustible
Queroseno, viscosidad 1,6 – 6 mm
2
/s a 20 °C (Hi = 11,97 kWh/kg)
Alimentación eléctrica Monofásico, ~ 50 Hz 230 V ± 30 %
Motor Intensidad de trabajo 0,85 A – 2700 rpm – 283 rad/s
Condensador 4,5 F
Transformador de encendido Secundario 8 kV – 25 A
Bomba Queroseno, presión máxima 10 bar (145 psi)
Potencia eléctrica absorbida 0,16 kW
1
D6115
4
5
2
3
6
7
8
9
Fig. 1
ATENCIÓN
Los manguitos suministrados con este conjunto
de quemador para queroseno no son adecuados
para el uso con gasóleo que contiene una mezcla
biológica.
Consulte la lista de recambios para ver los
manguitos adecuados para el uso con
biocombustible.
En caso de usar gasóleo que tenga hasta un 10 %
de mezcla biológica, es esencial utilizar tubos de
aceite flexibles, adecuados para el uso de
biocombustibles.
Contacte con Riello para obtener más
información.
