Riello RDB2.2 15-21 - Alimentación de Combustible; Bomba; Instalaciones Hidráulicas

15
2903104
E
Instalaciones hidráulicas
6.1 Alimentación de combustible
6.1.1 Bomba
La bomba está diseñada para permitir el funcionamiento con un
tubo.
Para permitir el funcionamiento con dos tubos, es necesario des-
enroscar el tapón de retorno 2)(Fig. 10), enroscar el tornillo by-
pass 3) suministrado con el quemador y luego enroscar de nuevo
el manguito de retorno.

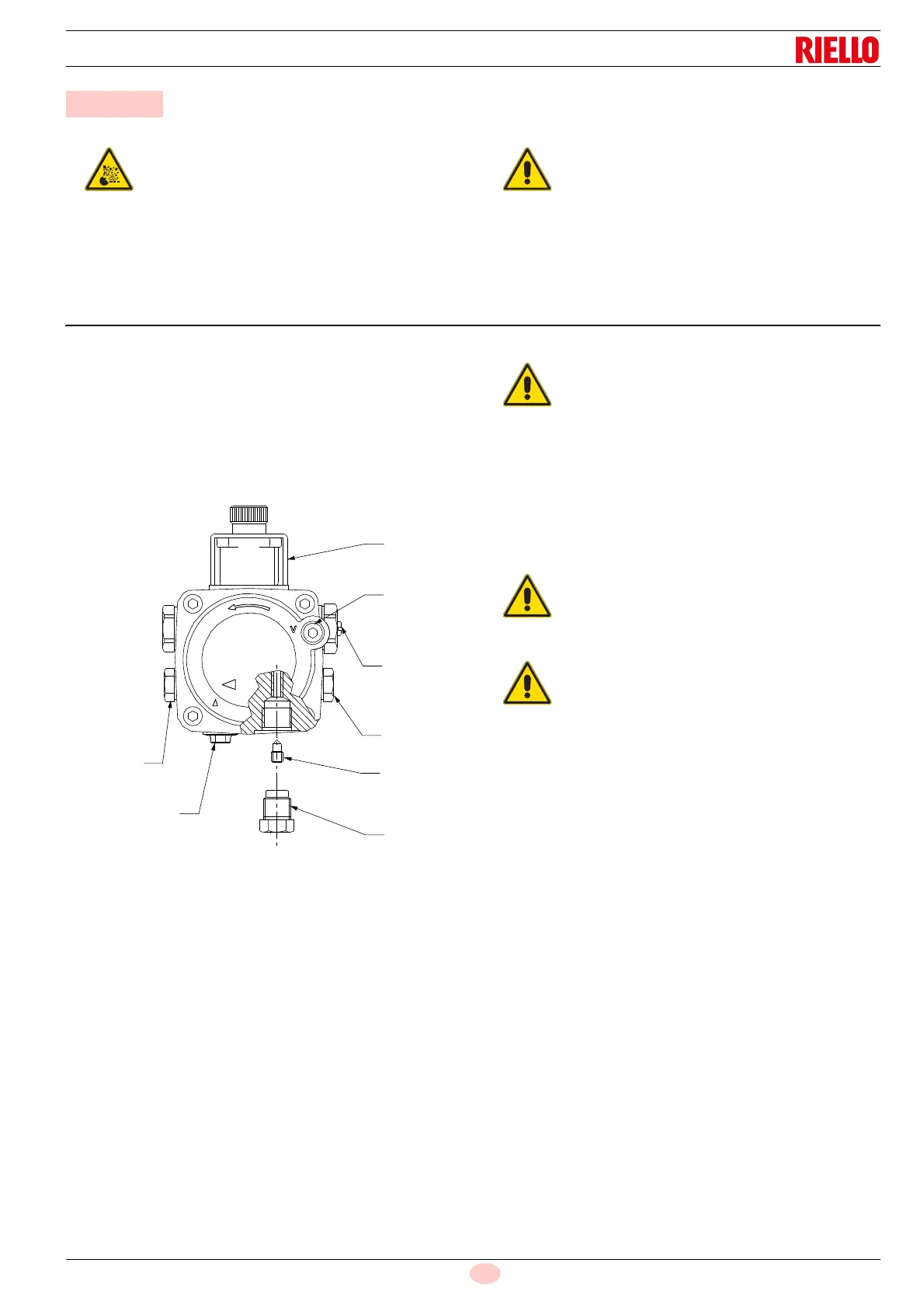

Leyenda (Fig. 10)
6 Instalaciones hidráulicas
Riesgo de explosión a causa de derrame de com-
bustible en presencia de fuentes inflamables.
Precauciones: evitar golpes, roces, chispas, ca-
lor.
Verificar el cierre del grifo de interceptación del
combustible, antes de efectuar cualquier tipo de
intervención en el quemador.
ATENCIÓN
La instalación de la línea de alimentación del
combustible debe ser efectuada por personal ha-
bilitado, de acuerdo con las normas y las disposi-
ciones de ley vigentes.
1 Aspiración
2 Retorno
3 Tornillo de by-pass
4 Conexión manómetro
5 Regulador de presión
6 Conexión del vacuómetro
7 Válvula
8 Conector de presión auxiliar
2
1
3
4
5
6
7
8
D10934
Fig. 10
ATENCIÓN
Se recomienda evitar la oxigenación excesiva de
los combustibles mezclados cuando se use gasó-
leo que contenga biodiésel.
En la medida de lo posible, debe evitarse utilizar
sistemas bitubo en los que el combustible en cir-
culación vuelva al depósito.
En caso de que no sea posible evitarlo, asegurar-
se que el tubo de retorno se encuentre normal-
mente por debajo de la superficie del nivel de
combustible dentro del depósito de almacena-
miento. Ver Fig. 13.
ATENCIÓN
El tapón de aspiración 1 es de material plástico.
Una vez que retirado no debe volver a usarse.
En las instalaciones monotubo, el tapón del retor-
no 2 debe ser solamente de acero.
ATENCIÓN
En caso de usar gasóleo que tenga hasta un 10 %
de mezcla biológica, es esencial utilizar tubos de
aceite flexibles, adecuados para el uso de
biocombustibles.
Contacte con Riello para obtener más
información.
