Instalación

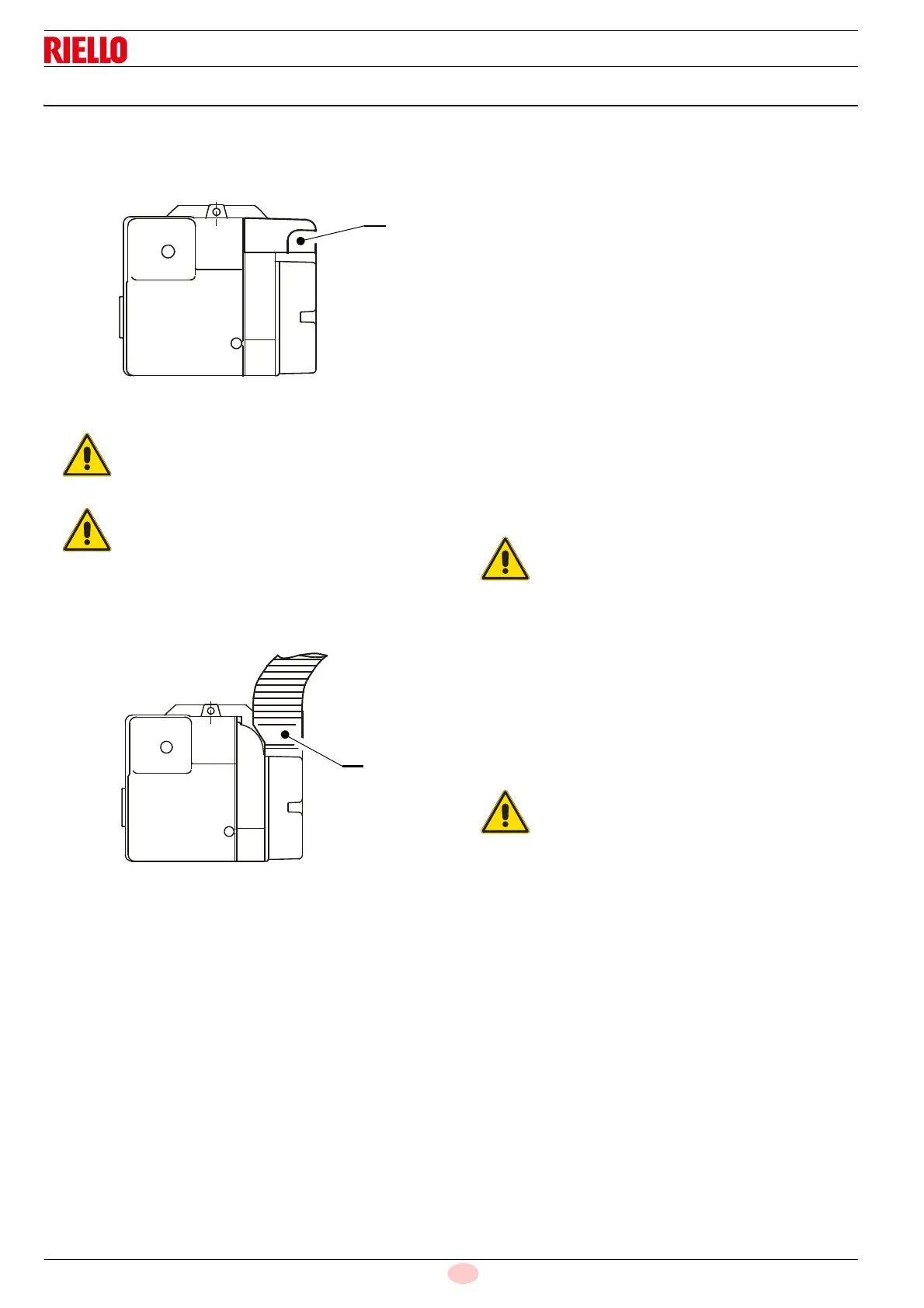

5.7 Montaje del quemador
Aplicación CF
En caso de aplicaciones CF, el quemador no debe utilizarse sin
protección (A) de la entrada de aspiración.
Aplicación BF
En caso de aplicaciones BF, un respiradero y una junta están
disponibles sustituyendo (A) por (B).
Este componente se puede suministrar por separado.
La alimentación de aire comburente se realiza a través de un
tubo rígido o flexible conectado a la toma de aire.
Por consiguiente, debe cumplir los siguientes requisitos e ins-
trucciones:
 El tubo de aspiración de aire comburente debe:
- estar bien fijado al quemador;
- ser del material apropiado, con características de tempe-
ratura en un intervalo de -30 °C a 80 °C;
- ser conforme con todos los requisitos de la normativa
aplicable en vigor en el país al que se destina.
 El sistema de quemador / tubo de aspiración no debe tener
una pérdida superior a 2 m
3
/h a 0,5 mbar:
por ejemplo, los requisitos indicados arriba se cumplirán si usa
chimeneas para la descarga de presión de humos (tipo de con-
densación).
 Asegúrese de que la entrada del tubo de toma de aire esté
colocada de modo que no se obstruya fácilmente con mate-
riales extraños y, cuando sea necesario, utilice pantallas
adecuadas.
 El diámetro interior del manguito debe ser de 80 mm como
mínimo.
 El tubo de aspiración puede tener una longitud de hasta 6
metros.
NOTA:
La instalación del quemador debe en cualquier caso ser con-
forme con los sistemas de chimenea incluidos en la configu-
ración aprobada de la caldera.
PRECAUCIÓN
La temperatura del aire aspirado no debe su-
perar los 70 °C.
ATENCIÓN
Para una correcta aplicación BF, el quemador
debe instalarse en una caldera BF apropiada.
D5884
A
Fig. 8
B
D5883
Fig. 9
ATENCIÓN
La longitud se reduce si hay curvaturas en la sec-
ción de aspiración.
Por ejemplo, al usar un tubo con una superficie in-
terior suave, debe permitir las siguientes pérdi-
das:
- por cada curvatura de 45°, la longitud del tubo
se reduce 0,5 m;
- por cada curvatura de 90°, la longitud del tubo
se reduce 0,8 m.
ATENCIÓN
 En ningún caso debe obstruirse la entrada de
aire en el área de aspiración del manguito.
 El manguito no debe bloquearse de ningún
modo ni dotarse de dispositivos de corte (vál-
vulas, membranas, etc.).
