Riello RDB2.2 15-21 - Regulación Electrodos

2903104
22
E
Puesta en marcha, calibración y funcionamiento del quemador

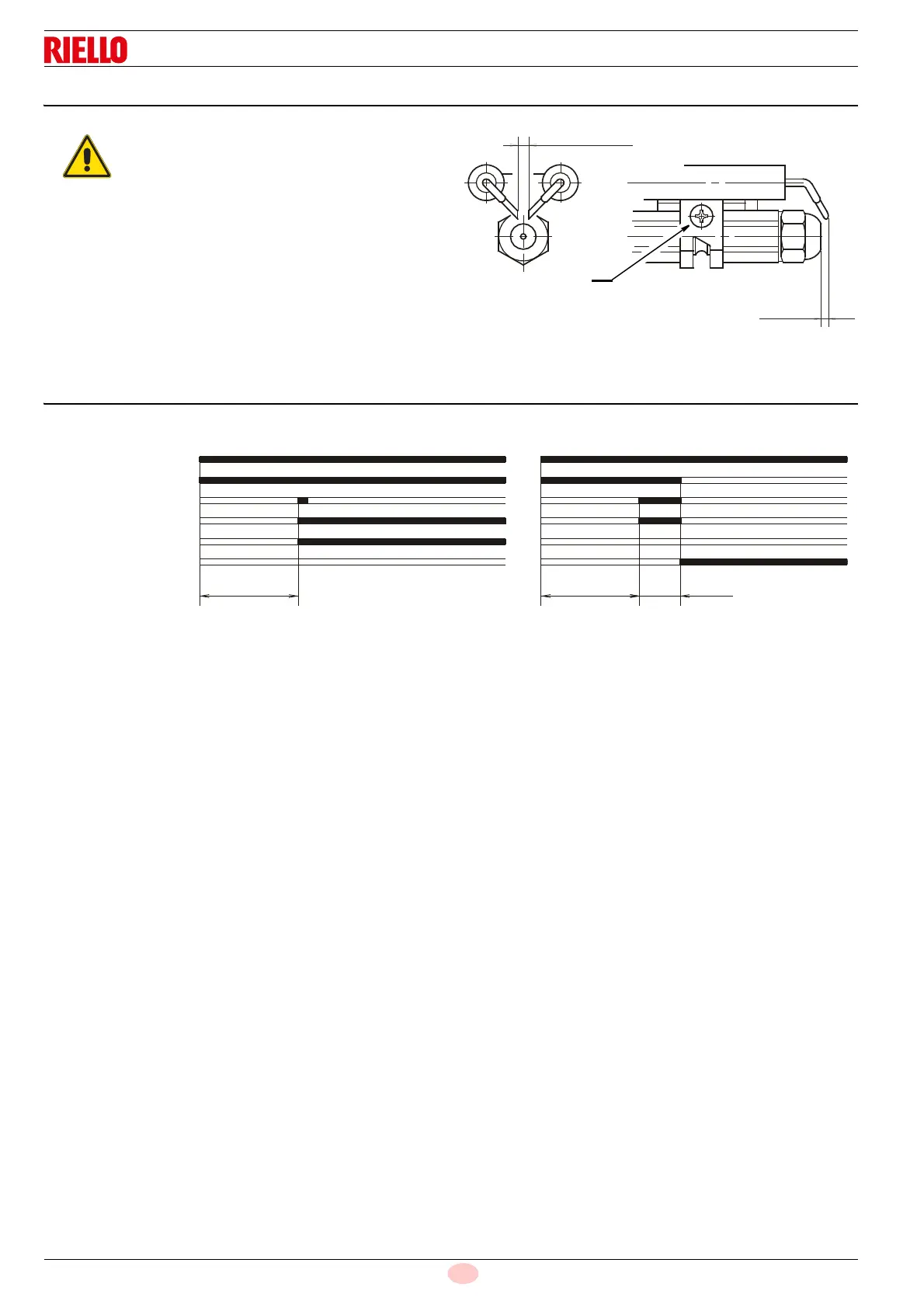

8.6 Regulación electrodos
Antes de desmontar o montar la boquilla, afloje el tornillo (A, Fig.
19) y desplace hacia delante los electrodos.
8.7 Ciclo de puesta en marcha del quemador
El bloqueo se indica mediante un indicador luminoso en la caja
de control 3)(Fig. 1 a página 9).
ATENCIÓN
La posición de los electrodos no se puede regular.
En caso de anomalías, compruebe que se respe-
ten las medidas, como se muestra en la figura.
4 ± 0,3 mm
D5230
A
2 – 2,5
mm
Fig. 19
~12s
D5229
~12s
~5s
Bloqueo debido a fallo en el encendidoNormal
Fig. 20
Termostato
Motor
Transformador de
encendido
Válvula
Llama
Testigo de bloqueo
